Jak prawidłowo podłączyć diodę LED? Szczegółowa instrukcja krok po kroku
Podłączenie diody LED wymaga rozpoznania jej biegunów (anoda i katoda), użycia odpowiedniego rezystora ograniczającego prąd oraz źródła zasilania o właściwym napięciu, aby uniknąć spalenia elementu. Diody LED są polaryzowane – prąd płynie tylko w jednym kierunku, od anody (+) do katody (−).
1. Rozpoznaj bieguny diody LED
Aby poprawnie zidentyfikować bieguny, zwróć uwagę na poniższe wskazówki:
- Anoda (+) – dłuższa nóżka w diodach THT (przewlekanych); w większości obudów brak spłaszczenia po tej stronie;
- Katoda (−) – krótsza nóżka; w THT krawędź obudowy bywa spłaszczona po stronie katody, a w SMD obecne są znaczniki przy katodzie;
- Wskazówka – zawsze sprawdzaj notę katalogową; typowe napięcie przewodzenia V_f 2,0–3,3 V (czerwone: ~2,0–2,7 V), prąd testowy 2–3 mA.
2. Wybierz źródło zasilania i oblicz rezystor
Dobierz zasilanie i policz rezystor ograniczający prąd zgodnie z poniższymi zasadami:
- Źródło zasilania – bateria (np. 9 V), zasilacz 3–12 V lub pin mikrokontrolera 3,3 V/5 V; nigdy nie podłączaj bezpośrednio do 230 V bez odpowiedniego zasilacza;
- Wzór na rezystor (prawo Ohma) – R = (U_zas − V_f) / I;
- U_zas – napięcie zasilania, np. 5 V;
- V_f – napięcie przewodzenia diody, np. 2,3 V dla czerwonej;
- I – prąd pracy LED; zwykle 10–20 mA (np. 0,01 A);
- Przykład – dla 5 V, V_f = 2,3 V, I = 10 mA: R = (5 − 2,3) / 0,01 = 270 Ω; zastosuj 220–330 Ω w zależności od pożądanej jasności;
- Kluczowa zasada – rezystor musi być włączony szeregowo z diodą; bez niego dioda ulegnie uszkodzeniu.
3. Podłącz elementy krok po kroku (schemat podstawowy – zasilanie → rezystor → dioda → masa)
Wykonaj połączenia w następującej kolejności:
- Podłącz plus (+) zasilania do jednego końca rezystora.
- Drugi koniec rezystora połącz z anodą diody (dłuższa nóżka).
- Katodę diody (krótsza nóżka) podłącz do minusa (−) zasilania (masa).
Kolejność umieszczenia rezystora względem diody nie ma znaczenia; kluczowa jest prawidłowa polaryzacja LED.
Dla jasności, poniżej schemat połączeń w formie tekstowej:
+ zasilania ---- [Rezystor 270 Ω] ---- Anoda(+) diody LED ---- Katoda(−) ---- − zasilania (masa)
4. Testuj połączenie
Włącz zasilanie — dioda powinna zaświecić. Jeśli nie świeci, odwróć polaryzację; przy niskich napięciach krótkotrwałe odwrotne podłączenie zwykle nie uszkadza LED.
Błędy do uniknięcia
Sprawdź najczęstsze błędy, ich skutki oraz proste rozwiązania:
| Błąd | Skutek | Rozwiązanie |
|---|---|---|
| Brak rezystora | spalona dioda po krótkim mignięciu | zawsze dodaj rezystor szeregowy |
| Odwrotna polaryzacja | LED nie świeci | zamień bieguny (anoda ↔ katoda) |
| Zbyt wysokie napięcie | przegrzanie i skrócenie żywotności | oblicz właściwy R lub użyj niższego U_zas |
| Podłączenie do 230 V bez adaptera | natychmiastowe uszkodzenie | użyj zasilacza niskonapięciowego |
5. Zaawansowane połączenia
W bardziej rozbudowanych układach zastosuj odpowiednią topologię połączeń:
- Równolegle – każda dioda ma własny rezystor; zapewnia równomierną jasność;
- Szeregowo – suma V_f wszystkich diod musi być mniejsza niż U_zas; jeden rezystor na gałąź;

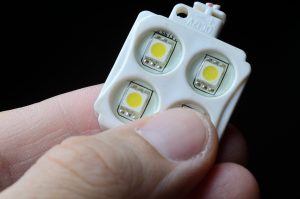

- Taśma LED (12 V) – czerwony przewód do +, czarny do −; stosuj profil aluminiowy do odprowadzania ciepła.
Porady bezpieczeństwa
Aby zwiększyć niezawodność i bezpieczeństwo pracy z LED, pamiętaj o poniższych zasadach:
- Zaczynaj od niskiego prądu – 5–10 mA to bezpieczny punkt startowy;
- Chłodzenie – diody większej mocy montuj na radiatorze lub w profilu aluminiowym, aby uniknąć przegrzania;
- Arduino – połączenie: pin cyfrowy → rezystor → dioda → GND; nie przekraczaj dopuszczalnego prądu pinu;
- Narzędzia – używaj multimetru do pomiaru V_f i I oraz płytki stykowej do prototypowania.
