Jak podłączyć dwa telewizory do jednej anteny? Szczegółowa instrukcja krok po kroku
Podłączenie dwóch telewizorów do jednej anteny naziemnej, anteny satelitarnej lub platformy CANAL+ (dawniej NC+) wymaga dobrania właściwych elementów: rozgałęźnika, multiswitcha lub konwertera twin, w zależności od typu sygnału.
Najważniejsze: zawsze dopasuj urządzenia do rodzaju sygnału i sprawdź siłę oraz jakość sygnału przed i po instalacji – unikniesz w ten sposób spadku jakości obrazu i dźwięku.
Co będzie potrzebne (ogólna lista dla wszystkich typów)?
Przygotuj następujące elementy:
- rozgałęźnik antenowy (pasywny lub aktywny z zasilaczem dla naziemnej) albo multiswitch/konwerter twin (dla satelitarnej/CANAL+),
- kable koncentryczne z wtykami typu F (gotowe lub do samodzielnego zaciskania),
- narzędzia: nożyce do kabli, klucz płaski, śrubokręt, opcjonalnie miernik sygnału DVB-T/T2,
- wzmacniacz sygnału (gdy po podłączeniu odbiór jest słaby),
- dla satelitarnej/CANAL+: osobne dekodery dla każdego telewizora.
Uwaga: przed montażem sprawdź w menu tunera siłę i jakość sygnału (celuj w >60–70% mocy i niski BER). Jeśli antena naziemna korzysta ze wzmacniacza zasilanego 12 V, zasilacz podłącz przed rozgałęźnikiem z zachowaniem toru zasilania (DC pass).
1. Antena naziemna (DVB-T/T2) z zasilaczem
W instalacjach DVB-T/T2 stosuj rozgałęźnik 1×2: pasywny, gdy sygnał jest mocny, lub aktywny z zasilaczem 12 V (np. RTA-120), gdy sygnał jest słabszy. Rozgałęźnik powinien przepuszczać zasilanie do anteny, jeśli korzystasz ze wzmacniacza.
Kroki podłączenia:
- Odłącz dotychczasowy kabel z TV. Wyjmij wtyk F z gniazda RF w telewizorze.
- Włącz do toru rozgałęźnik. Podłącz kabel z anteny (ze wzmacniaczem, jeśli jest) do wejścia IN rozgałęźnika. Jeśli używasz rozgałęźnika aktywnego, podłącz jego zasilacz.
- Wyprowadź dwa kable do telewizorów. Przytnij kable koncentryczne na odpowiednią długość, poprawnie zaciśnij wtyki F (rdzeń do pinu, oplot do korpusu). Podłącz je do wyjść OUT1 i OUT2, a następnie do gniazd RF obu telewizorów.
- Przeskanuj kanały i skoryguj ustawienie anteny. Jeśli pojawia się pikselizacja lub przycinki, dodaj wzmacniacz przed rozgałęźnikiem lub precyzyjniej ustaw antenę, najlepiej z miernikiem.
Oto praktyczne wskazówki dla DVB-T/T2:
- używaj rozgałęźnika o tłumieniu wyjścia <4 dB,
- utrzymuj długości kabli <20 m i unikaj ciasnych zagięć,
- gdy po odłączeniu jednego TV drugi zaczyna działać poprawnie, wymień rozgałęźnik na aktywny.
2. Antena satelitarna
Dla sygnału satelitarnego (np. Hot Bird) nie używaj zwykłych rozgałęźników – ze względu na różne polaryzacje i pasma. Zastosuj konwerter twin (dwa niezależne wyjścia) lub multiswitch z odpowiednim zasilaniem 13/18 V. Każdy telewizor wymaga osobnego tunera/dekodera.
Kroki podłączenia:

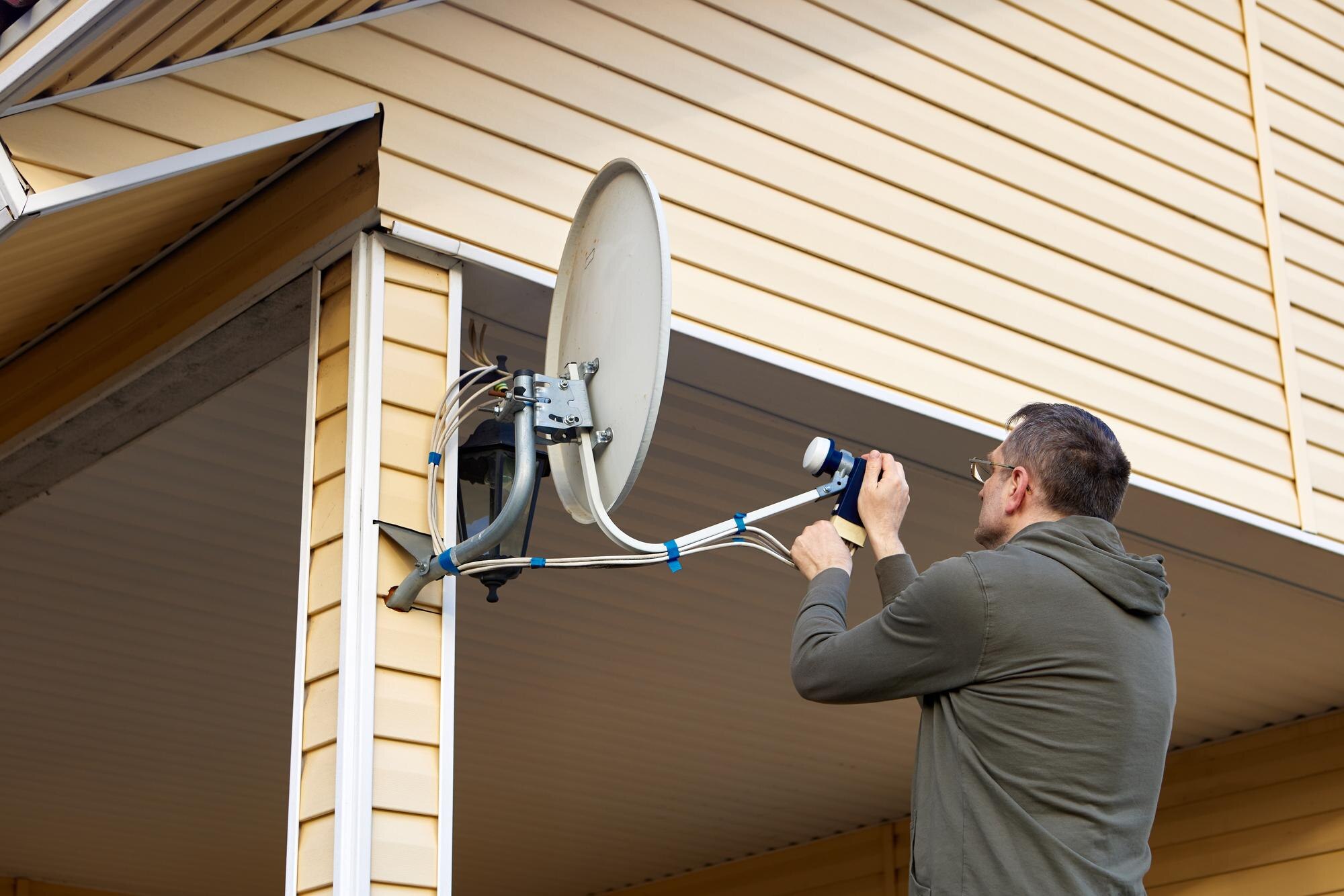

- Wymień konwerter. Zdemontuj konwerter single i zamontuj konwerter twin (uniwersalny, dopasowany do czaszy i satelity).
- Poprowadź dwa kable z LNB. Podłącz kable koncentryczne do wyjść LNB1 i LNB2 w konwerterze twin i zabezpiecz złącza przed wilgocią.
- (Opcjonalnie) Dodaj multiswitch. Gdy potrzebujesz większej liczby wyjść, podłącz LNB do multiswitcha (wejścia H/Lo, V/Lo) i zapewnij mu zasilanie 13/18 V. Z wyjść multiswitcha poprowadź kable do odbiorników.
- Podłącz do dekoderów/TV. Zakończ kable w gniazdach LNB IN dwóch tunerów/dekoderów. W menu ustawień pozostaw DiSEqC: OFF dla prostego twin.

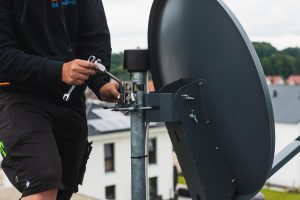

- Ustaw i sprawdź sygnał. Precyzyjnie wyceluj czaszę (miernik lub aplikacja). Skanuj transpondery i dąż do jakości >10 dB.
Aby uzyskać stabilny odbiór satelitarny, pamiętaj o:
- konwerter twin nie dzieli jednego sygnału – zapewnia dwa niezależne tory,
- przy długościach kabli >30 m rozważ wzmacniacz lub lepszy przewód (trójekranowany),
- w razie zakłóceń precyzyjniej ustaw czaszę lub użyj większej czaszy.
3. CANAL+ (dawniej NC+)
Platforma CANAL+ korzysta z sygnału satelitarnego, dlatego postępuj jak w sekcji satelitarnej. Zastosuj konwerter twin lub (w rozbudowanych instalacjach) multiswitch quattro z odpowiednim zasilaniem. Na każdy telewizor przypada osobny dekoder CANAL+.
Kroki podłączenia (specyficzne dla CANAL+):
- Konwerter i okablowanie. Jak w sekcji satelitarnej – załóż twin na czaszy i poprowadź dwa kable do pomieszczeń.
- Podłącz dekodery. Kabel z LNB1 do dekodera nr 1 (gniazdo LNB IN), kabel z LNB2 do dekodera nr 2. Wyjściami HDMI (lub SCART) połącz dekodery z TV.
- Skonfiguruj instalację. W menu dekodera: Ustawienia > Instalacja anteny > Konfiguracja twin (port A/B), a następnie aktywuj karty abonenckie w obu urządzeniach.
- Przeprowadź test. Uruchom kanały HD i sprawdź stabilność. W razie problemów skontroluj polaryzację H/V i jakość sygnału.
W instalacjach CANAL+ warto pamiętać:
- o kodowaniu Nagravision – wymagane są osobne dekodery dla każdego TV,
- zasilacz multiswitcha powinien być umieszczony za konwerterem i poprawnie spolaryzowany,
- regularnie aktualizuj oprogramowanie dekoderów online, aby zachować kompatybilność.
Najczęstsze problemy i wskazówki
Poniżej znajdziesz szybkie zestawienie typowych usterek wraz z przyczynami i rozwiązaniami:
| Problem | Przyczyna | Rozwiązanie |
|---|---|---|
| Słaby sygnał na obu TV | Straty na rozgałęźniku lub kablach | Użyj aktywnego rozgałęźnika z zasilaczem i sprawdź złącza F |
| Jeden TV działa, drugi nie | Błędne podłączenie lub brak DC pass | Sprawdź wtyki F, tor zasilania i ustawienia DiSEqC |
| Zakłócenia / pikselizacja | Nieprecyzyjne ustawienie anteny | Użyj miernika sygnału i dostrój antenę/czaszę |
| Brak zasilania wzmacniacza | Odłączony lub źle wpięty zasilacz | Podłącz zasilacz przed rozgałęźnikiem i zweryfikuj polaryzację |
Bezpieczeństwo i szybkie sprawdzenie instalacji
Przed i po montażu zwróć uwagę na poniższe kwestie:
- dla bezpieczeństwa wyłącz i odłącz telewizory oraz zasilacze przed podłączaniem kabli,
- przy pracy na dachu używaj stabilnej drabiny i zabezpieczenia (uprząż, asekuracja),
- kontroluj budżet – typowy koszt prostego zestawu (rozgałęźnik + kable) to ok. 20–100 zł,
- gdy sygnał w lokalizacji jest bardzo słaby, rozważ drugą antenę lub mocniejszy model,
- po instalacji przetestuj odbiór na wszystkich kanałach i sprawdź siłę/jakość w menu tunera.
