Jak podłączyć fotowoltaikę do sieci i sieci domowej – szczegółowa instrukcja krok po kroku
Podłączenie instalacji fotowoltaicznej (PV) do sieci domowej i sieci dystrybucyjnej wymaga profesjonalnego montażu, uprawnień elektrycznych oraz dopełnienia formalności u operatora sieci (OSD).
Samodzielny montaż grozi utratą gwarancji, karami i zagrożeniem bezpieczeństwa – instalację powinien wykonać certyfikowany instalator z uprawnieniami.
Poniższa instrukcja opiera się na standardowych procedurach w Polsce dla montażu dachowego, obejmuje prace elektryczne, podłączenie do instalacji domowej przez inwerter oraz zgłoszenie do sieci.
Krok 0 – przygotowania przed montażem (obowiązkowe)
Przed rozpoczęciem montażu wykonaj obowiązkowe przygotowania:
- oblicz zapotrzebowanie – oceń roczne zużycie energii na podstawie rachunków i dobierz moc PV (np. 4–10 kWp dla domu); skorzystaj z kalkulatorów online lub doradcy;
- wybierz komponenty – panele PV, inwerter on‑grid, konstrukcja montażowa, kable PV odporne na UV, zabezpieczenia (rozłączniki DC/AC, SPD); sprawdź kompatybilność i certyfikaty;
- wybierz miejsce – dach skośny (kierunek południe, kąt 30–35°), dach płaski (z balastem) lub grunt (konstrukcja wolnostojąca); unikaj zacienienia;
- formalności – przygotuj projekt techniczny, sprawdź wymagania budowlane (dla instalacji >50 kW – osobne procedury), ustal warunki przyłączenia i rozliczeń z OSD;
- wykonawca – wybierz firmę z certyfikatem UDT i ubezpieczeniem; orientacyjny całkowity koszt: 4–6 tys. zł/kWp.
Krok 1 – montaż konstrukcji wsporczej (1–2 dni)
Wykonaj montaż konstrukcji zależnie od typu posadowienia:
- dach skośny – odsuń dachówki, zamocuj haki do krokwi co 1,2–1,8 m, przykręć szyny montażowe (zwykle dwie na rząd paneli w pionie), stosuj śruby i akcesoria antykorozyjne;
- dach płaski – zbuduj ramy z balastem lub kotwami, ustaw panele pod kątem 30–35°, zwróć uwagę na obciążenia wiatrem;
- grunt – wbij pale lub wykonaj żelbetowe stopy, ustaw stelaż na południe z odstępami przeciw zacienieniu własnemu;
- wskazówka – sprawdź nośność dachu (min. 25 kg/m²), używaj właściwych narzędzi (wiertarka, klucze dynamometryczne, poziomica).
Krok 2 – układanie okablowania PV (równolegle z konstrukcją)
Ułóż i zabezpiecz okablowanie DC zgodnie z poniższymi zasadami:
- prowadzenie kabli – stosuj przewody PV 4–6 mm² (czerwony/czarny), mocuj do szyn klipsami UV, unikaj ostrych krawędzi i zwisów; używaj złączek MC4 (IP67);
- zabezpieczenia DC – montuj rozłączniki przy stringach oraz ochronniki przeciwprzepięciowe SPD po stronie DC zgodnie z projektem;
- porada – minimalizuj długość kabli (<50 m), by ograniczyć straty do 2–3%; testuj ciągłość obwodów i poprawność polaryzacji.
Krok 3 – montaż i podłączenie paneli PV
Zamontuj i połącz moduły fotowoltaiczne:
- montaż modułów – ułóż panele na szynach, stosuj cztery klemy na moduł (końcowe i środkowe) z odpowiednim momentem dokręcenia;
- łączenie w stringi – łącz moduły szeregowo zgodnie z zakresem napięć inwertera (np. 300–1000 V DC), respektuj maksymalne prądy;
- kontrola – podłącz MC4 zachowując polaryzację (+ do +, − do −) i sprawdź napięcie multimetrem (wartość zbliżona do Voc stringu).
Krok 4 – montaż inwertera i podłączenie do sieci domowej
Umieść inwerter w chłodnym, suchym miejscu (0–40°C) z dobrą wentylacją (ok. 30 cm odstępu); rekomendowane: garaż, pomieszczenie techniczne, blisko rozdzielnicy głównej (RG).

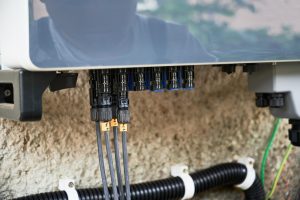

Podłącz stronę DC – wprowadź przewody stringów do wejść DC inwertera, stosując przewidziane zabezpieczenia i uziemienie ram modułów.
Podłączenie AC do sieci domowej przebiega w etapach:
- w rozdzielnicy głównej dodaj dedykowaną grupę zabezpieczeń (wyłącznik nadprądowy 16–32 A AC, RCD 30 mA – zgodnie z wymaganiami producenta inwertera);
- podłącz wyjście AC inwertera: L/N/PE (uziemienie) przewodem o odpowiednim przekroju, np. 5×2,5 mm² dla fazy trójfazowej;
- zainstaluj licznik dwukierunkowy (instaluje OSD) lub skonfiguruj licznik smart integrujący się z inwerterem.
Konfiguracja – połącz inwerter z Wi‑Fi i skonfiguruj parametry w aplikacji producenta (np. sieć, hasło, lokalizacja, strefa czasowa, ochrona antywyspowa).
Ważne – inwerter synchronizuje się z siecią 230/400 V, 50 Hz; najpierw zasilany jest dom, nadwyżki automatycznie trafiają do sieci.
Poniższe zestawienie podsumowuje kluczowe wymagania i typowe błędy:
| Element podłączenia | Wymagania | Typowe błędy do uniknięcia |
|---|---|---|
| DC (panele → inwerter) | złącza MC4, napięcie do 1000 V DC, właściwa polaryzacja | odwrotna polaryzacja lub luźne złącza – zawsze weryfikuj multimetrem |
| AC (inwerter → RG) | wyłącznik nadprądowy C25/2, RCD typu B (lub zgodny z wymaganiami producenta) | brak uziemienia i błędny dobór RCD – zwiększone ryzyko porażenia |
| Uziemienie | połączenie do szyny PE w RG, wyrównanie potencjałów | pominięcie uziemienia – obniżona skuteczność ochrony przepięciowej |
Krok 5 – testy i pomiary instalacji domowej
Przed zgłoszeniem do OSD wykonaj uruchomienie próbne i pomiary:
- start inwertera – sprawdź komunikaty na wyświetlaczu/aplikacji, zweryfikuj prądy DC/AC i parametry sieci;
- pomiary odbiorcze – uprawniony elektryk sporządza protokół (napięcia, prądy, rezystancja izolacji >1 MΩ, ciągłość uziemień);
- monitoring – skonfiguruj aplikację (np. SolarEdge, Sofar) i uruchamiaj instalację w słoneczny dzień dla wiarygodnych odczytów.
Krok 6 – podłączenie do sieci dystrybucyjnej (formalności po montażu)
Po montażu dopełnij formalności z operatorem systemu dystrybucyjnego (np. TAURON, PGE, ENEA, Energa):
- dokumenty – projekt, schemat jednokreskowy, protokół pomiarów i uruchomienia, oświadczenia instalatora, dane techniczne urządzeń, dokument potwierdzający tytuł prawny do obiektu;
- umowa i rozliczenia – wybór modelu rozliczeń net‑billing (rynkowa wartość energii) oraz akceptacja warunków przyłączenia;
- czas i wsparcie – zwykle 4–8 tygodni; dostępne dotacje i ulgi (np. Mój Prąd, ulga termomodernizacyjna) mogą obniżyć koszt inwestycji.
Procedura po stronie OSD przebiega w krokach:
- zgłoszenie instalacji (dla <50 kW – tryb uproszczony, weryfikacja do 10 dni roboczych);
- montaż licznika dwukierunkowego przez OSD (zwykle bezpłatnie, ok. 2–4 tygodnie);
- podpisanie aneksu/umowy prosumenckiej dla net‑billingu;
- uruchomienie – OSD włącza instalację po pozytywnych pomiarach i weryfikacji dokumentów.
Krok 7 – uruchomienie i konserwacja
Po zakończeniu formalności uruchom instalację i zaplanuj utrzymanie:
- pełne uruchomienie – inwerter rozpoczyna produkcję energii, a nadwyżki są automatycznie eksportowane do sieci;
- konserwacja – czyść panele 1–2 razy w roku, kontroluj pracę inwertera co 6 miesięcy; standardowe gwarancje: panele do 25 lat, inwerter 10–12 lat;
- bezpieczeństwo – stosuj się do najważniejszych zasad wymienionych poniżej.
Przed każdą pracą serwisową pamiętaj o kluczowych zasadach bezpieczeństwa:
- wyłącz zasilanie przed pracami – zawsze odłącz stronę AC i DC przed serwisem;
- uprawnienia SEP – prace elektryczne wykonują wyłącznie osoby z odpowiednimi kwalifikacjami;
- nie wykonuj prac samodzielnie – grozi to utratą gwarancji i prawa do ulg;
- w razie awarii – sprawdź zabezpieczenia i aplikację, a następnie wezwij autoryzowany serwis.
Instalacja 5–10 kWp może zwrócić się w 5–7 lat dzięki oszczędnościom rzędu 5–8 tys. zł rocznie – rzeczywiste wyniki zależą od profilu zużycia i cen energii. W razie wątpliwości skonsultuj się z doświadczonym instalatorem – każdy dach i instalacja są inne.
