Przepraszam — dostępne wyniki wyszukiwania dotyczą wyłącznie montażu halogenów w samochodach. Brakuje rzetelnych danych o instalacji w sufitach (w tym sufitach podwieszanych), motocyklach, na podbitkach oraz o połączeniach szeregowych.
Instrukcja podłączenia halogenów w samochodzie
Na podstawie dostępnych materiałów przygotowałem szczegółowy poradnik dla tego zastosowania:
Wymagane materiały i narzędzia
Przed przystąpieniem do pracy przygotuj:
- bezpiecznik – dobierz do mocy lamp, np. 15 A dla dwóch halogenów 55 W;
- przewody – o odpowiednim przekroju, np. 2,5 mm² dla kompletu 110 W;
- przekaźnik – samochodowy 4‑pin (30, 85, 86, 87);
- końcówki oczkowe i szybkozłącza 6,3 mm – żeńskie/męskie do pewnych połączeń;
- włącznik halogenów – montowany w kabinie;
- mocowania i uchwyty lamp – dopasowane do miejsca montażu;
- przepusty i uszczelki (grommety) – do ochrony przewodów w przegrodach;
- opaski zaciskowe – do uporządkowania i odciążenia wiązki.
Krok po kroku – instalacja w samochodzie
Wykonaj instalację według poniższych kroków:
- Krok 1 – przygotowanie bezpieczeństwa: odłącz ujemną klemę akumulatora, aby uniknąć zwarcia i porażenia.

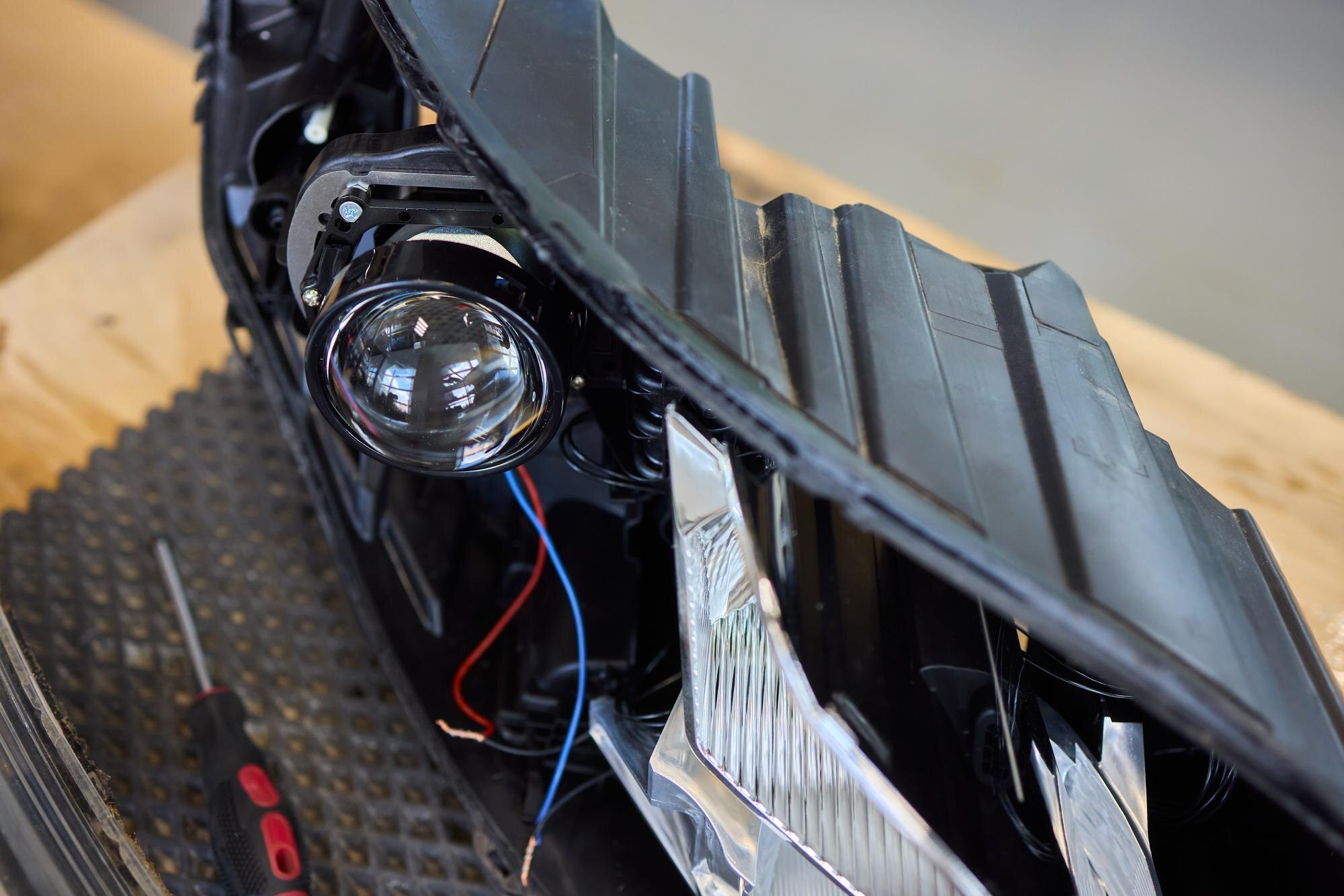

- Krok 2 – montaż lamp halogenowych: zdejmij zderzak lub zaślepki i zamocuj lampy w fabrycznych punktach. Montuj je symetrycznie z przodu, poniżej linii świateł mijania, na maksymalnej wysokości 80 cm od nawierzchni.
- Krok 3 – prowadzenie wiązki przewodów: prowadź wiązkę przez przepusty i zabezpiecz grommetami. Trzymaj przewody z dala od elementów gorących i ruchomych, oznacz je taśmą i opisz po obu stronach.
- Krok 4 – instalacja bezpiecznika i przewodu zasilającego: zamontuj bezpiecznik jak najbliżej akumulatora (20–30 cm od bieguna). Z pinu 30 przekaźnika poprowadź przewód zasilający (+12 V) od akumulatora za bezpiecznikiem.
- Krok 5 – podłączenie przekaźnika (tor mocy): z pinu 87 poprowadź przewód do dodatnich zacisków obu halogenów; szczegóły połączeń znajdziesz w tabeli poniżej.
- Krok 6 – podłączenie masy: ujemne bieguny lamp oraz punkt masy instalacji połącz z czystym, odtłuszczonym metalem nadwozia dla stabilnej pracy układu.
- Krok 7 – sterowanie włącznikiem (cewka przekaźnika): zamontuj włącznik w kabinie i podłącz cewkę przekaźnika do zasilania/masy zgodnie z mapą pinów. Halogeny mogą działać wyłącznie przy włączonych światłach pozycyjnych lub mijania.
- Krok 8 – testowanie i regulacja: sprawdź działanie układu, a następnie wyreguluj kierunek i wysokość wiązki, aby nie oślepiać innych kierowców.
- Krok 9 – zabezpieczenie instalacji: uporządkuj wiązkę i zabezpiecz przewody opaskami, a następnie zamontuj zderzak lub zaślepki.
Mapa podłączeń przekaźnika
Poniższa tabela ułatwi szybkie zweryfikowanie prawidłowych połączeń pinów:
| Pin | Połączenie | Funkcja |
|---|---|---|
| 30 | +12 V z akumulatora (za bezpiecznikiem) | zasilanie toru mocy |
| 87 | do dodatnich zacisków lamp halogenowych | wyjście zasilania na halogeny |
| 86 | do włącznika w kabinie/źródła sterującego (+) | zasilanie cewki przekaźnika |
| 85 | do masy lub obwodu po zapłonie | masa cewki / blokada pracy bez zapłonu |
Dobór bezpiecznika i przewodu — przykład praktyczny
Dla dwóch halogenów 55 W każdy obliczenia wyglądają następująco:
- całkowita moc – 110 W;
- prąd – 110 W ÷ 14 V ≈ 7,9 A;
- bezpiecznik – 15 A (z zapasem prądowym);
- przewód – 2,5 mm² (dla komfortowego marginesu obciążenia).
Kluczowe porady bezpieczeństwa
Pamiętaj o kluczowych zasadach bezpieczeństwa podczas montażu:
- zawsze odłączaj zasilanie przy bezpieczniku przed rozpoczęciem pracy,
- używaj przewodów o właściwym przekroju — zbyt cienkie mogą się przegrzać,
- solidnie łącz masę z czystym metalem, nigdy z powierzchnią pokrytą farbą lub rdzą,
- zabezpieczaj wiązkę przed przetarciami i kontaktem z gorącymi elementami,
- sprawdź wszystkie połączenia przed pierwszym uruchomieniem.
Uwaga: dostępne źródła nie zawierają informacji o instalacji halogenów w sufitach (także podwieszanych), motocyklach, na podbitkach ani o połączeniach szeregowych. Aby rozszerzyć poradnik o te zagadnienia, potrzebne są dodatkowe, specjalistyczne materiały.
