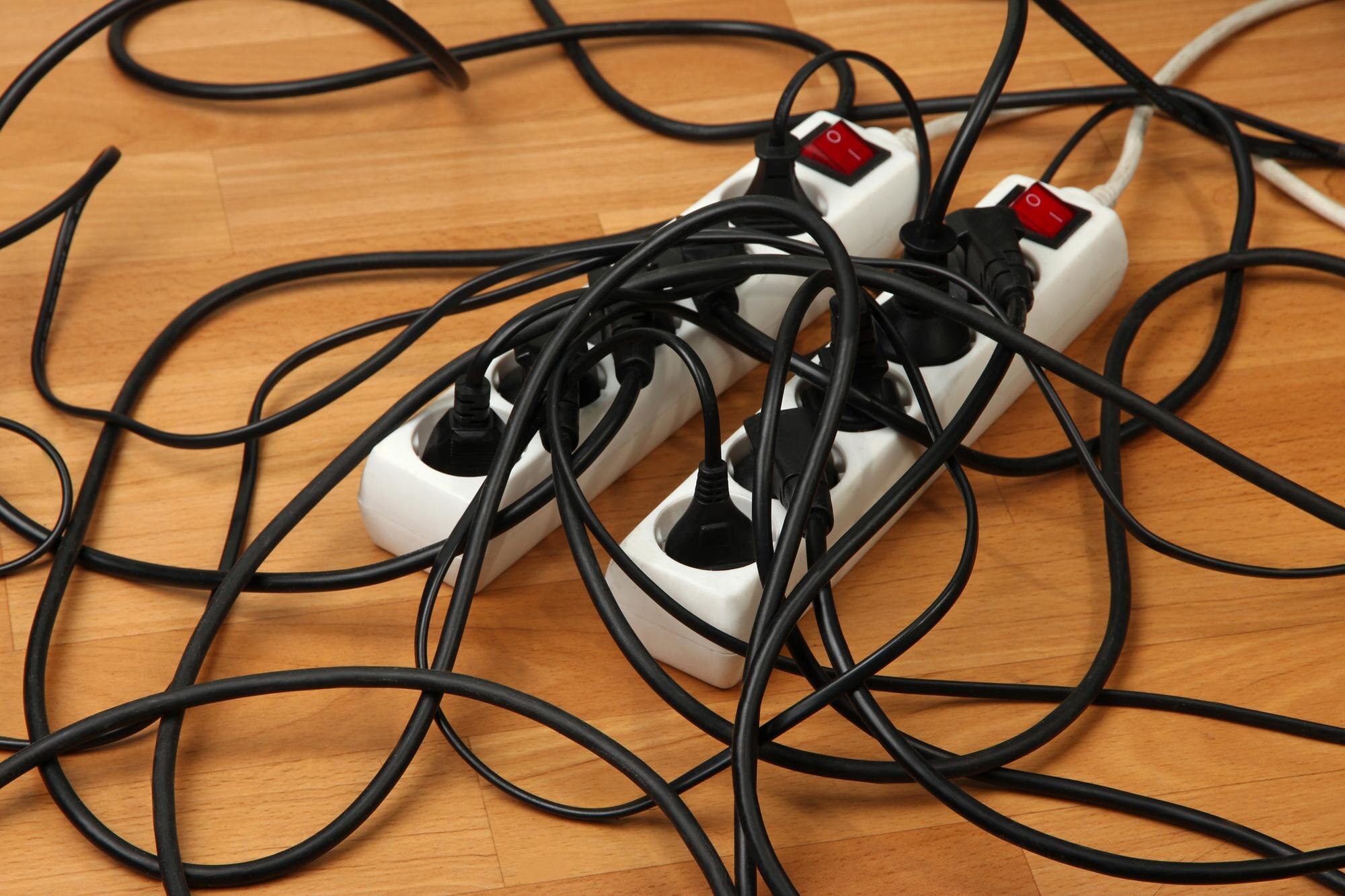

Przeciążone tablice zasilające z bliska

Jak podłączyć kabel 2 żyłowy do wtyczki? Z bolcem

4 min. czytania

Jak podłączyć kabel 2-żyłowy do wtyczki z bolcem – krok po kroku

Podłączenie kabela 2-żyłowego (zwykle niebieski – neutralny (N) i brązowy/biały – fazowy (L)) do wtyczki z bolcem w starszych instalacjach typu TN-C bywa realizowane poprzez tzw. zerowanie (połączenie bolca ochronnego z przewodem neutralnym).

To rozwiązanie nie jest zalecane w nowoczesnych instalacjach i może być niezgodne z obowiązującymi normami – zawsze skonsultuj się z uprawnionym elektrykiem i sprawdź lokalne przepisy.

Potrzebne narzędzia i materiały

Przygotuj poniższe narzędzia, aby zapewnić bezpieczeństwo i precyzję pracy:

Narzędzie Zastosowanie
Szczypce do ściągania izolacji Odsłanianie końcówek żył
Śrubokręt płaski/krzyżakowy Odkręcanie i dokręcanie śrub we wtyczce
Obcinaczki do kabli Przycinanie i formowanie żył
Multimetr/miernik napięcia Sprawdzanie ciągłości przewodów i obecności napięcia
Taśma izolacyjna Dodatkowe zabezpieczenie odsłoniętych fragmentów

Wskazówka: zawsze pracuj przy wyłączonym zasilaniu (odłącz obwód w rozdzielnicy i zweryfikuj brak napięcia próbnikiem). Nigdy nie wykonuj połączeń pod napięciem.

Krok po kroku – bezpieczna instalacja

Krok 1: Wyłącz zasilanie i przygotuj kabel. Odłącz urządzenie od prądu. Usuń zewnętrzną izolację na ok. 5–7 cm, a żyły odizoluj na ok. 8–10 mm, nie uszkadzając drucików. Przytnij nadmiar i lekko uformuj końcówki. Pamiętaj: niebieski = N (neutralny), brązowy/biały = L (fazowy).

Krok 2: Przygotuj wtyczkę. Rozkręć obudowę i zlokalizuj zaciski: L (faza, zwykle po prawej), N (neutralny, zwykle po lewej), PE (boliec ochronny, środkowy). W instalacjach 2-żyłowych bolec PE bywa łączony z N (zerowanie), jednak to rozwiązanie zapewnia jedynie ochronę pośrednią i nie zastępuje pełnego uziemienia.

Krok 3: Podłącz żyły – kolejność i kontrola. Najpierw podłącz neutralny (niebieski) do zacisku N i – jeśli konstrukcja wtyczki to przewiduje – połącz z PE (mostek N–PE); następnie podłącz fazowy (brązowy/biały) do zacisku L. Dokręcaj śruby zdecydowanie, tak by miedź nie wysuwała się z zacisku. Sprawdź ciągłość połączeń miernikiem (opór bliski 0 Ω między żyłą a odpowiednim bolcem).

Porada: jeśli linka jest miękka, delikatnie skręć druciki i przytnij na równo. Unikaj luźnych lub postrzępionych końcówek.

Krok 4: Zabezpiecz połączenia. Jeżeli jakakolwiek część przewodnika jest odsłonięta, osłoń ją taśmą izolacyjną. Ułóż żyły tak, aby nie były zgniecione po zamknięciu obudowy.

Krok 5: Złóż wtyczkę. Wsuń kabel w odgiętkę/uchwyt zaciskowy, zamknij obudowę i równomiernie dokręć śruby. Kabel nie może być naprężony.

Krok 6: Przetestuj połączenie. Multimetrem sprawdź ciągłość między przewodami a bolcami (L–L, N–N, a w przypadku mostka N–PE). Po włączeniu zasilania sprawdź próbnikiem: faza powinna być wyłącznie na L, a N i PE nie powinny wskazywać obecności fazy. Jeśli urządzenie nie działa poprawnie lub pojawia się iskrzenie – natychmiast odłącz i ponownie skontroluj połączenia.

Ważne wskazówki i ostrzeżenia

Poniższe wskazówki pomogą uniknąć typowych błędów i zwiększą poziom bezpieczeństwa:

  • kolory żył – w starszych przewodach faza może być biała; zawsze potwierdź jej obecność próbnikiem po krótkim włączeniu zasilania i ponownie odłącz obwód;
  • bezpieczeństwo – zerowanie (połączenie PE z N) zapewnia ochronę częściową; w nowych lub modernizowanych instalacjach stosuj wyłącznie kabel 3-żyłowy z żółto-zielonym PE oraz właściwe uziemienie;
  • normy – sprawdź aktualne wymagania (np. PN-IEC 60884) i układ sieci (TN-C, TN-C-S); w wielu przypadkach preferowana jest wymiana osprzętu lub zastosowanie rozwiązań dostosowanych do układu z przewodem ochronnym;
  • błędy do uniknięcia – zamiana polaryzacji (L z N) grozi porażeniem; luźne połączenia powodują grzanie się styków i ryzyko pożaru;
  • kiedy wezwać fachowca? – gdy instalacja jest stara, zawilgocona, brak pewności co do układu sieci lub podłączasz urządzenia o dużej mocy; nie ryzykuj samodzielnych przeróbek bez uprawnień.

Metoda dotyczy standardowych wtyczek 16 A/230 V, jednak priorytetem zawsze pozostaje bezpieczeństwo i zgodność z normami.
