Jak podłączyć kinkiet? Schemat

Jak podłączyć kinkiet? szczegółowa instrukcja krok po kroku ze schematem

Podłączenie kinkietu wymaga wyłączenia zasilania, użycia odpowiednich narzędzi i prawidłowego rozpoznania przewodów: fazowy L (brązowy/czarny) do zacisku L, neutralny N (niebieski) do N, ochronny PE (żółto-zielony) do PE. Instrukcja opiera się na standardowych praktykach montażu opraw ściennych; zawsze sprawdź dokumentację producenta, która może zawierać dodatkowe wymagania.

Potrzebne narzędzia i materiały

Przed rozpoczęciem pracy przygotuj wszystkie elementy, aby uniknąć przerw:

• próbnik napięcia (do sprawdzenia braku prądu),
• śrubokręt płaski i krzyżakowy,
• obcęgi lub kombinerki (do zdejmowania izolacji),
• wiertarka udarowa, kołki rozporowe i śruby (do mocowania w ścianie),
• wkrętarka (opcjonalnie, dla szybszego montażu),
• taśma izolacyjna (do zabezpieczenia przewodów),
• ołówek i poziomica (do precyzyjnego wyznaczenia otworów),
• szablon montażowy z zestawu kinkietu (jeśli dołączony).

Wskazówka – pracuj w rękawicach ochronnych i okularach. Jeśli nie masz doświadczenia z instalacjami elektrycznymi, wezwij elektryka – błędy mogą spowodować porażenie lub pożar.

Krok 1 – wyłącz zasilanie i sprawdź przewody

Wykonaj następujące czynności:

• wyłącz odpowiedni bezpiecznik w rozdzielnicy głównej,
• użyj próbnika napięcia, aby potwierdzić brak napięcia w przewodach w ścianie (sprawdź każdy przewód osobno),
• zidentyfikuj przewody: L (brązowy/czarny – faza), N (niebieski – neutralny), PE (żółto-zielony – ochronny); jeśli kolory się nie zgadzają, zweryfikuj rolę przewodów próbnikiem i miernikiem.

Ważne – nigdy nie pomijaj weryfikacji braku napięcia; nawet wyłączony bezpiecznik może nie działać prawidłowo.

Krok 2 – przygotuj miejsce montażu

Przygotuj miejsce montażu zgodnie z poniższymi wskazówkami:

• wybierz miejsce na ścianie (zwykle 160–180 cm nad podłogą, unikaj wilgotnych stref),
• wytnij otwór na puszkę instalacyjną, jeśli jej nie ma (użyj wiertarki udarowej lub otwornicy),
• oznacz ołówkiem otwory montażowe przy pomocy szablonu lub podstawy kinkietu (skontroluj poziomicą),
• wywierć otwory, wbij kołki rozporowe i przykręć podstawę kinkietu śrubami.

Porada – w ścianach gipsowych zastosuj kołki motylkowe zamiast standardowych rozporowych, aby zwiększyć nośność.

Krok 3 – podłącz przewody do kostki elektrycznej kinkietu

Postępuj według kolejnych kroków:

• zdejmij izolację z końcówek przewodów ściennych i oprawy na długości 5–10 mm,
• wsuń przewody do odpowiednich zacisków kostki zgodnie z przyporządkowaniem,
• dokręć śruby w kostce śrubokrętem i upewnij się, że żyły nie wystają,
• schowaj przewody w puszce; w razie potrzeby zabezpiecz połączenia taśmą izolacyjną.

Zastosuj poniższe przyporządkowanie przewodów:

Schemat podłączenia (standardowy jednofazowy):

L (brązowy/czarny) -> L w kostce kinkietu -> oprawka lampy
N (niebieski) -> N w kostce kinkietu -> oprawka lampy
PE (żółto-zielony) -> PE w kostce kinkietu -> korpus/uziemienie

Uwaga – dopasuj podłączenie do liczby i układu zacisków w kostce (zwykle 2–3 tory).

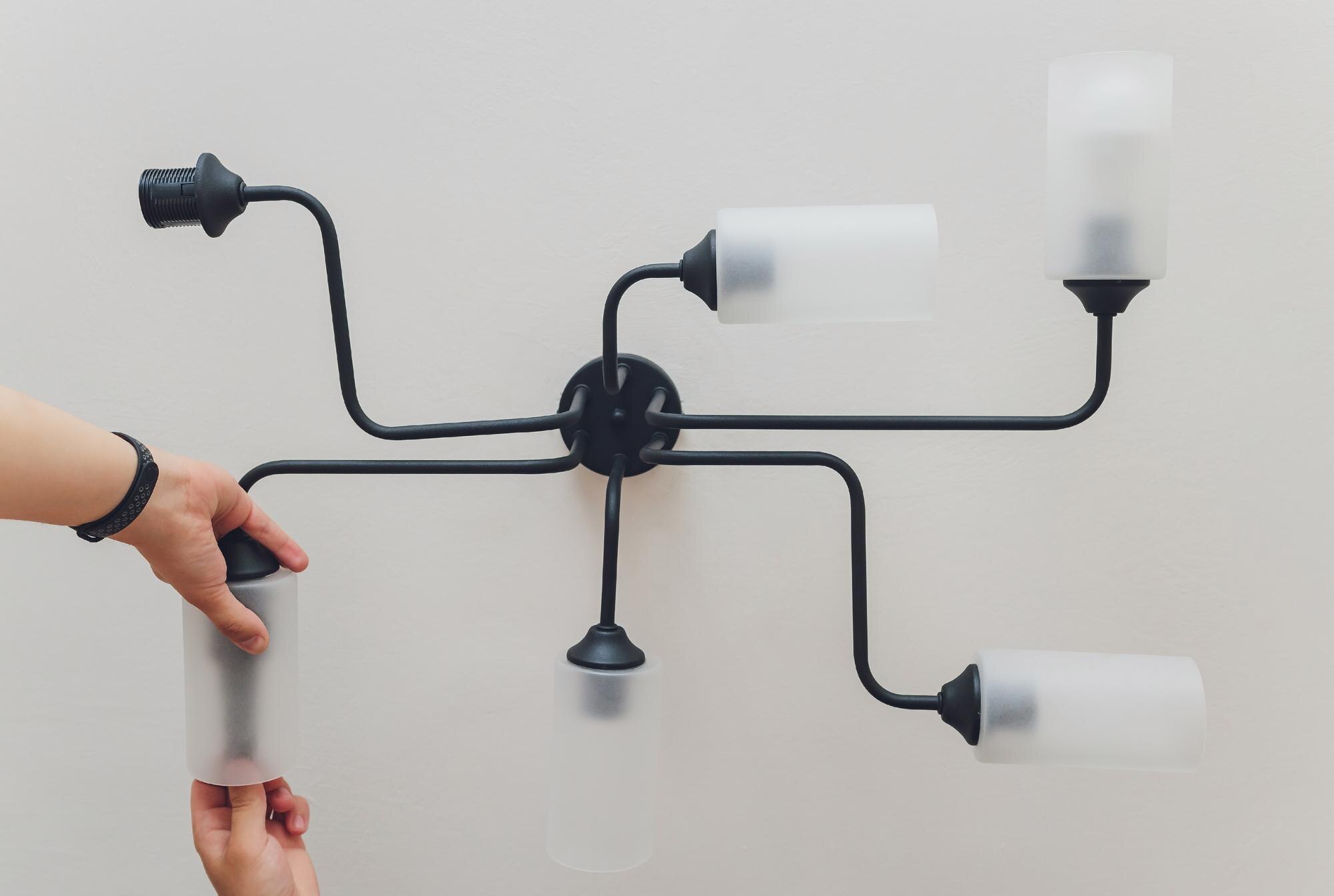

Krok 4 – zamontuj kinkiet i żarówkę

Zamontuj oprawę zgodnie z poniższymi krokami:

• przyłóż korpus kinkietu do zamocowanej podstawy i ułóż przewody w puszce,
• wkręć śruby mocujące, stabilnie dokręcając oprawę,
• wkręć żarówkę zgodną z parametrami oprawy (moc, gwint),
• załóż klosz lub osłonę, jeśli jest przewidziana.

Krok 5 – test i dodatkowe warianty

Przeprowadź test i rozważ dodatkowe warianty instalacji:

• włącz bezpiecznik i sprawdź działanie – światło powinno świecić równomiernie,
• podłączanie z wyłącznikiem – fazę L z instalacji poprowadź do wyłącznika, a z wyłącznika fazę do zacisku L w kinkiecie; przewody N i PE połącz bezpośrednio w kostkach,
• podłączanie z gniazdka (kinkiet przenośny) – użyj kabla 3‑żyłowego z wtyczką i podłącz żyły jak wyżej, bez wiercenia i montażu puszki.

Schemat połączeń z wyłącznikiem:

Instalacja -> L -> wyłącznik -> L kinkietu
Instalacja -> N -----------------> N kinkietu
Instalacja -> PE ----------------> PE kinkietu

Najważniejsze porady i wskazówki

Pamiętaj o kluczowych zasadach bezpiecznego i poprawnego montażu:

• Bezpieczeństwo – zawsze wyłącz prąd i używaj próbnika napięcia; w starszych instalacjach dodatkowo sprawdź obecność i ciągłość uziemienia;
• Błędy do uniknięcia – nie zamieniaj L i N (grozi uszkodzeniem oprawy) oraz nie ignoruj przewodu PE (ryzyko porażenia);
• Problemy – gdy lampa nie świeci, sprawdź dokręcenie zacisków, sprawność żarówki i stan bezpiecznika; przy oprawach wielosekcyjnych użyj łącznika świecznikowego;
• Normy – montaż wykonuj zgodnie z PN‑EN 50110; w łazienkach i kuchniach stosuj oprawy o klasie IP44 lub wyższej;
• Czas montażu – zwykle 20–40 minut dla wprawnego majsterkowicza.

Instrukcja umożliwia bezpieczny montaż w typowych warunkach domowych, jednak w razie wątpliwości skontaktuj się z wykwalifikowanym elektrykiem.
