Jak podłączyć kinkiet z wyłącznikiem sznurkowym – szczegółowa instrukcja krok po kroku
Kinkiet z wyłącznikiem sznurkowym (wyłącznik pociągany) podłącza się do instalacji elektrycznej w ścianie, identyfikując przewody: fazowy (L – brązowy/czarny), neutralny (N – niebieski) i ewentualnie ochronny (PE – żółto-zielony). Wyłącznik sznurkowy pełni rolę łącznika przerywającego fazę w obwodzie lampy. Proces wymaga wyłączenia zasilania oraz precyzyjnego montażu mechanicznego i elektrycznego. Zawsze sprawdzaj schemat dołączony do kinkietu przez producenta.
Potrzebne narzędzia i materiały
Zbierz je wcześniej, aby uniknąć przerw:
- próbnik napięcia (do weryfikacji braku prądu),
- śrubokręt płaski/krzyżakowy, obcinarki do przewodów, nóż lub narzędzie do zdejmowania izolacji,
- wiertarka udarowa, wkrętarka, kołki rozporowe i śruby (dopasowane do ściany, np. betonu),
- ołówek i poziomica (do precyzyjnego montażu),
- taśma izolacyjna lub kostki połączeniowe (w razie potrzeby),
- drabina (jeśli kinkiet montowany wysoko).
Wskazówka – pracuj w rękawicach ochronnych. Jeśli kinkiet wymaga niskiego napięcia 12–24 V, dodaj transformator obniżający.
Krok 1 – bezpieczne przygotowanie i wyłączenie zasilania
Aby rozpocząć bezpiecznie, wykonaj poniższe czynności:
- wyłącz odpowiedni bezpiecznik w rozdzielni elektrycznej,
- sprawdź próbnikiem napięcia brak napięcia w przewodach ściennych (L, N, PE) – dotknij próbnikiem do każdego przewodu,
- nigdy nie pracuj pod napięciem – jeśli nie jesteś pewien, wezwij elektryka.
Krok 2 – przygotowanie miejsca montażu
Przygotuj miejsce montażu zgodnie z poniższymi wskazówkami:
- wybierz miejsce na ścianie (unikaj wilgoci i łatwopalnych materiałów),
- zdejmij tylną pokrywę lub uchwyt kinkietu (zgodnie z instrukcją producenta),
- przyłóż uchwyt do ściany i zaznacz ołówkiem otwory montażowe (użyj szablonu z zestawu, jeśli dostępny), sprawdź pion poziomicą,
- wywierć otwory wiertarką udarową (średnica dopasowana do kołków) i wbij kołki rozporowe.
Porada – w ścianach gipsowych używaj kołków motylkowych, w betonie – rozporowych.
Krok 3 – podłączenie przewodów elektrycznych
To kluczowy etap – wyłącznik sznurkowy przerywa fazę (L) między ścianą a lampą. Wykonaj kolejno:
- wyciągnij przewody ze ściany (ok. 10–15 cm),
- zdejmij izolację z końcówek na ok. 5–10 mm,
- zidentyfikuj przewody zgodnie ze standardem w Polsce (L, N, PE) – patrz tabela poniżej.
Oto zestawienie typowych połączeń dla kinkietu z wyłącznikiem sznurkowym:
| Przewód ze ściany | Kolor | Podłączenie w kinkiecie |
|---|---|---|
| Fazowy (L) | brązowy/czarny | do styku wyłącznika sznurkowego (czarny przewód przy wyłączniku), następnie do brązowego przewodu lampy |
| Neutralny (N) | niebieski | bezpośrednio do niebieskiego przewodu lampy |
| Ochronny (PE) | żółto-zielony | do żółto-zielonego przewodu lampy (jeśli oprawa nie ma zacisku uziemienia – przewód PE zaizoluj) |
Schemat podłączenia – zapis tekstowy:
Ściana: L (brązowy) — [wejście wyłącznika sznurkowego] — [wyjście wyłącznika] — L lampy (brązowy)
Ściana: N (niebieski) ———————————————— N lampy (niebieski)
Ściana: PE (żółto-zielony) ———————————— PE lampy (żółto-zielony)
Następnie połącz przewody zgodnie z poniższą sekwencją:
- podłącz L ze ściany do wejścia wyłącznika (czarny przewód przy wyłączniku),
- wyjście wyłącznika (zwykle brązowy) podłącz do brązowego przewodu oprawy lampy,
- N i PE podłącz bezpośrednio do odpowiednich styków w kostce kinkietu (dokładnie dokręć śruby),
- użyj kostek elektrycznych lub połączeń lutowanych z izolacją taśmą, a przewody schowaj w puszce.
Wskazówka – jeśli kolory przewodów nie odpowiadają standardowi, po tymczasowym włączeniu zasilania i przy zachowaniu zasad bezpieczeństwa zidentyfikuj przewód fazowy próbnikiem. W starszych instalacjach barwy mogą się różnić.

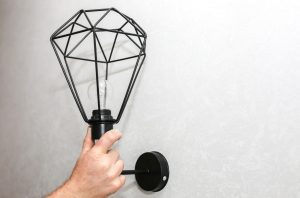

Krok 4 – montaż mechaniczny kinkietu
Po wykonaniu połączeń zamontuj oprawę na ścianie:
- przykręć uchwyt do ściany śrubami (użyj wkrętarki/śrubokręta),
- schowaj przewody w uchwycie i przymocuj korpus kinkietu (na śruby lub klipsy),
- wkręć żarówkę dopasowaną do gwintu i mocy, np. LED E14/E27.
Krok 5 – testowanie i uruchomienie
Na koniec sprawdź działanie instalacji:
- włącz bezpiecznik,
- sprawdź próbnikiem napięcie na stykach,
- pociągnij za sznurek – lampa powinna włączać/wyłączać się płynnie, bez migotania czy iskrzenia,
- jeśli nie działa: wyłącz prąd, sprawdź połączenia (luźne śruby?) i ewentualnie zamień styki wyłącznika.
Porady bezpieczeństwa i częste błędy
Zwróć uwagę na poniższe zasady i unikaj typowych pomyłek:
- zawsze odłącz zasilanie przed wszelkimi poprawkami,
- nie przeciążaj obwodu (sprawdź moc kinkietu względem instalacji),
- w wilgotnych pomieszczeniach (łazienka) używaj opraw o klasie IP44+ i konsultuj normę PN-EN 60598,
- jeśli kinkiet ma wtyczkę – podłącz go bezpośrednio do gniazdka, bez ingerencji w ścianę,
- błędy: błędne podłączenie fazy (ryzyko porażenia), brak uziemienia – przewód PE należy poprawnie zakończyć/zaizolować.
Cały proces trwa ok. 30–60 minut. W razie wątpliwości skonsultuj elektryka – bezpieczeństwo ponad wszystko. Schemat producenta ma zawsze pierwszeństwo.
