Ostrzeżenie – montaż klimatyzatora przez profesjonalistę
Podłączenie klimatyzatora do prądu musi wykonać wykwalifikowany instalator lub elektryk z odpowiednimi uprawnieniami (np. SEP w Polsce), aby uniknąć porażenia prądem, pożaru lub awarii. Samodzielny montaż grozi utratą gwarancji i naruszeniem przepisów bezpieczeństwa. Poniższa instrukcja opiera się na standardowych wytycznych producentów i służy wyłącznie celom edukacyjnym.
Przygotowanie przed podłączeniem elektrycznym
-
Sprawdź specyfikację urządzenia – zweryfikuj na tabliczce znamionowej jednostki wewnętrznej i zewnętrznej wymagania dotyczące napięcia (zazwyczaj 230 V jednofazowe), mocy, przekroju przewodów (np. 3×1,5 mm² lub 3×2,5 mm² w zależności od modelu) oraz prądu rozruchowego. Upewnij się, że sieć elektryczna jest stabilna i zgodna z normami.
-
Wyłącz zasilanie – przed jakimikolwiek pracami odetnij prąd w obwodzie głównym za pomocą wyłącznika głównego lub różnicowoprądowego (min. 3 mm odstęp styków). Użyj testera napięcia, by potwierdzić brak prądu.
-
Przygotuj materiały – skorzystaj z poniższej listy:
- przewód zasilający – o odpowiedniej długości, przekroju i atestach (np. 60245 IEC66); unikaj skrętki, przedłużaczy oraz samodzielnego przedłużania;
- osobny obwód – dedykowany dla klimatyzatora z rozłącznikiem izolacyjnym (obowiązkowy wg przepisów);
- narzędzia – multimetr, klucz dynamometryczny (do instalacji chłodniczej), pompa próżniowa (do ewakuacji), manometry;
- przewód komunikacyjny – sterujący między jednostkami (zazwyczaj 4-żyłowy).
-
Montaż mechaniczny (wstępny) – zamocuj jednostki na ścianach (wewnętrzną min. 15 cm od sufitu, zewnętrzną na stabilnym podłożu). Przewierć otwór w ścianie (Ø 60–80 mm) na rury chłodnicze, odpływ skroplin i przewody. Przeciągnij przewody przez otwór z tyłu obudowy jednostki wewnętrznej.
Krok po kroku – podłączenie do prądu
Sposób zasilania zależy od modelu (zasilanie do jednostki zewnętrznej z komunikacją do wewnętrznej lub odwrotnie). Zawsze postępuj zgodnie ze schematem producenta umieszczonym przy zaciskach lub w instrukcji serwisowej.
1. Podłączenie jednostki zewnętrznej (najczęstszy wariant – zasilanie główne tutaj)
Wykonaj kolejno poniższe czynności:
- zdemontuj pokrywę – odkręć śruby i bezpiecznie odłóż element;
- przeprowadź przewód – przeciągnij zasilanie przez otwór w obudowie, zostawiając niewielki zapas;
- podłącz przewody – do zacisków zgodnie z oznaczeniami: L (brązowy/czarny), N (niebieski), PE (żółto-zielony);
- zabezpiecz połączenia – solidnie dokręć zaciski, zamontuj pokrywę ochronną i przykręć śruby;
- uziemienie – podłącz PE do szyny uziemiającej i sprawdź rezystancję uziemienia zgodnie z normami.
2. Podłączenie przewodu komunikacyjnego/sterującego między jednostkami
Połącz jednostki zgodnie z opisem producenta:
- dobierz przewód – 4-żyłowy (np. 0,75 mm²): 2 żyły zasilające jednostkę wewnętrzną i 2 do komunikacji (np. S1/S2 lub N/L);
- w jednostce zewnętrznej – podłącz do zacisków sterujących (np. 1–2–3–4) zgodnie ze schematem;
- w jednostce wewnętrznej – przeciągnij przewód przez otwór z tyłu i wepnij do odpowiednich terminali po zawieszeniu na płycie montażowej;
- zabezpiecz izolację – owiń połączenia taśmą izolacyjną dla szczelności.
3. Instalacja chłodnicza (wykonaj przed testem elektrycznym)
Przed włączeniem zasilania zadbaj o prawidłowe połączenia chłodnicze:
- wykonaj kielichy – na rurach miedzianych i dokręć nakrętki kluczem dynamometrycznym z zalecanym momentem;

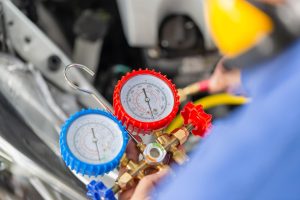

- zrób próżnię – podłącz pompę do króćców serwisowych, pracuj 15–30 min i potwierdź szczelność (stabilne wskazania);
- uzupełnij czynnik – R410A lub R32 (zgodnie z modelem), przez zawór niskiego ciśnienia i według specyfikacji producenta.
Nie włączaj urządzenia przed wykonaniem próżni i potwierdzeniem szczelności instalacji.
4. Podłączenie do instalacji elektrycznej budynku
Poprowadź z rozdzielnicy osobny obwód do jednostki zewnętrznej, zabezpieczony wyłącznikiem nadprądowym oraz RCD 30 mA. Następnie podłącz przewody: L (faza), N (neutralny), PE (uziemienie) – zgodnie z lokalnymi przepisami i dokumentacją producenta.
5. Test i uruchomienie
Po zakończeniu montażu przeprowadź testy funkcjonalne:
- włącz zasilanie – sprawdź multimetrem napięcie na zaciskach i ciągłość uziemienia;
- uruchom chłodzenie – włącz klimatyzator pilotem i monitoruj ciśnienia robocze (ssanie w trybie chłodzenia);
- zweryfikuj pracę – sprawdź brak przecieków, poprawność pracy wentylatorów i czy nie pojawiają się kody błędów.
Najczęściej spotykane oznaczenia terminali znajdziesz w poniższej tabeli:
| Typowe oznaczenia zacisków | Przewód | Uwagi |
|---|---|---|
| L (1) | Faza (brązowy/czarny) | Zasilanie główne |
| N (2) | Neutralny (niebieski) | |
| PE (⊥ lub ⏚) | Uziemienie (żółto-zielony) | Obowiązkowe, tylko do tego celu |
| S1/S2 lub 3/4 | Komunikacja | Połączenie między jednostkami |
Ważne porady i wskazówki
Zanim zaczniesz, weź pod uwagę kluczowe zasady:
- bezpieczeństwo – zawsze wyłącz zasilanie przed dotykiem elementów instalacji; unikaj wilgoci; niestabilne zasilanie może spowodować awarie;
- błędy nowicjuszy – zbyt mały przekrój przewodu → przegrzanie; brak próżni → korozja i spadek wydajności; brak uziemienia → ryzyko porażenia;
- koszty – profesjonalny montaż to zwykle 1500–3000 zł; samodzielna ingerencja może oznaczać utratę gwarancji (nawet do 5 lat);
- normy – stosuj: PN-EN 60335-2-40; przy czynnikach F-gazowych wymagany jest certyfikat instalatora;
- diagnoza problemów – w razie nieprawidłowych ciśnień lub kodów błędów sprawdź połączenia elektryczne/chłodnicze i skontaktuj się z autoryzowanym serwisem.
Po poprawnym podłączeniu i teście klimatyzator jest gotowy do pracy; w razie wątpliwości – wezwij specjalistę.
