Jak podłączyć kondensator przeciwzakłóceniowy?

6 min. czytania

Co to jest kondensator przeciwzakłóceniowy i kiedy go stosować?

Kondensator przeciwzakłóceniowy (zwany także supresorem lub adapterem LED) to element, który tłumi zakłócenia elektromagnetyczne (EMI) w obwodach elektrycznych, szczególnie przy źródłach światła LED, świetlówkach energooszczędnych, włącznikach dotykowych, silnikach oraz w systemach domofonowych.

Stosuj go, gdy pojawia się miganie lamp, żarzenie po wyłączeniu, niestabilna praca ściemniaczy lub zakłócenia sterowania.

W typowych instalacjach podłącza się go równolegle do obciążenia (np. do lampy lub cewki), możliwie najbliżej źródła zakłóceń, aby tłumić impulsy i stabilizować obwód.

Bezpieczeństwo przed montażem

Przed rozpoczęciem prac zastosuj poniższe zasady bezpieczeństwa:

  • wyłącz zasilanie – odłącz główny wyłącznik lub bezpiecznik obwodu i sprawdź wskaźnikiem/ multimetrem brak napięcia;
  • używaj narzędzi izolowanych – pracuj w rękawicach i korzystaj ze śrubokrętów z izolacją;
  • pracuj w suchym środowisku – unikaj wilgoci i skraplania na elementach instalacji;
  • nie dotykaj elementów pod napięciem – ryzyko porażenia prądem wymaga zachowania szczególnej ostrożności;
  • po podłączeniu włącz zasilanie i obserwuj – pozostaw instalację pod nadzorem przez ok. 30 s (kalibracja w urządzeniach dotykowych).

Potrzebne narzędzia i materiały

Przygotuj następujące akcesoria i wyposażenie:

  • kondensator dobrany do zastosowania – np. 0,1–0,2 µF / 275 V AC dla LED, ok. 3 µF dla niektórych cewek (sprawdź zalecenia producenta);
  • śrubokręt płaski/krzyżakowy oraz obcinarki – do przygotowania i skręcania przewodów;
  • taśma izolacyjna i opaski zaciskowe – do bezpiecznego mocowania i izolacji połączeń;
  • miernik napięcia (multimetr) – do weryfikacji braku napięcia oraz testów po montażu;
  • puszka montażowa lub kostka połączeniowa – jeśli potrzebujesz dodatkowego miejsca lub stabilnego punktu łączeniowego.

Krok po kroku – podłączenie kondensatora

Dobór i schemat podłączenia zależą od zastosowania. W większości przypadków kondensator łączy się równolegle między przewodem fazowym (L) a neutralnym (N), ewentualnie bezpośrednio do zacisków obciążenia:

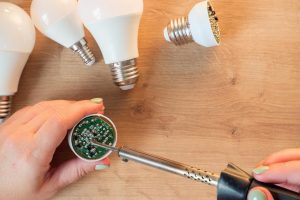

1. Do oświetlenia LED/energooszczędnego (miganie, żarzenie)

W tym scenariuszu postępuj według poniższych wskazówek:

  • identyfikacja problemu – migotanie po włączeniu/wyłączeniu, żarzenie przy wyłączonym świetle lub niestabilna praca ściemniacza;
  • lokalizacja – montaż jak najbliżej lampy (w oprawie, puszce przyłączeniowej albo puszce łącznika);
  • kroki – wykonaj poniższą sekwencję czynności.
  1. odłącz zasilanie,
  2. zlokalizuj przewody L (faza: brązowy/czarny) i N (neutralny: niebieski) przy lampie,
  3. podłącz kondensator równolegle – jedno wyprowadzenie do L, drugie do N (zgodnie ze schematem producenta),
  4. zaizoluj połączenia taśmą i upewnij się, że nie ma odsłoniętych żył,
  5. zamocuj kondensator opaskami lub w puszce, aby zapobiec poluzowaniu,
  6. włącz zasilanie i przetestuj – miganie lub żarzenie powinny ustąpić.

2. Do włączników dotykowych/szklanych (np. Rosa Dotyk, B-Line)

Jeśli włącznik dotykowy powoduje miganie świateł lub nie reaguje, zastosuj następujące wytyczne:

  • problem – miganie świateł, fałszywe załączanie albo brak reakcji na dotyk;
  • lokalizacja – przy źródle światła (dla wieloobwodowych: na torze L1); jeden kondensator na obwód;
  • kroki – postępuj zgodnie z poniższą instrukcją.
  1. odłącz zasilanie,
  2. dla obwodu pojedynczego: podłącz kondensator równolegle do przewodów lampy (L i N),
  3. dla włącznika dwu-/trójklawiszowego: podłącz kondensator do toru L1 (pierwsze źródło światła),
  4. zachowaj separację torów L1–L2 i maksymalną długość przewodów do 30 m; po włączeniu zasilania odczekaj ok. 30 s na kalibrację i nie dotykaj panelu,
  5. przetestuj działanie – wskaźnik LED powinien prawidłowo zmieniać kolor (czerwony/zielony).

3. Do silnika/cewki (np. zapłon, okap kuchenny)

Przy źródłach iskrzenia (silniki szczotkowe, cewki) kondensator ogranicza emisję zakłóceń radiowych i przepięcia:

  • problem – szumy radiowe, zakłócenia pracy urządzeń w pobliżu, iskrzenie na stykach;
  • lokalizacja – możliwie blisko cewki/silnika; dopuszczalny montaż przed lub za przełącznikiem (dla kondensatorów o odpowiedniej klasie);
  • kroki – wykonaj poniższe czynności.
  1. odłącz zasilanie,
  2. podłącz jedno wyprowadzenie kondensatora do zacisku zasilania cewki/silnika, a drugie do masy/PE (uziemienia) lub zgodnie ze schematem producenta,
  3. dla silników szczotkowych zastosuj typowy układ przeciwzakłóceniowy (np. 0,2 µF X2 między L–N + 2×22 nF Y2 do PE); upewnij się, że obudowa jest uziemiona,
  4. stosuj wyłącznie kondensatory klasy X2/Y2 (odporne na impulsy); wybieraj elementy certyfikowane i zgodne z normami,
  5. zamocuj kondensator stabilnie, jak najbliżej źródła zakłóceń.

4. Do domofonu/wideodomofonu

W przypadku zakłóceń magistrali domofonowej kondensator (lub dedykowany filtr producenta) podłącza się równolegle do linii sygnałowych i prowadzi do GND/PE zgodnie z instrukcją producenta centrali. Montaż wykonuj przy centrali lub w miejscu wskazanym w dokumentacji systemu.

Aby szybko dobrać pojemność i miejsce montażu, skorzystaj z poniższej tabeli:

Zastosowanie Pojemność przykładowa Schemat podłączenia Lokalizacja kluczowa
LED/światło 0,1 µF / 275 V równolegle L–N przy lampie
Włącznik dotykowy zestaw w opakowaniu równolegle do L1 lampy przy źródle światła
Silnik/cewka 0,2 µF + 2×22 nF L–N (X2) + do PE (Y2) blisko silnika
Domofon dedykowany do magistrali + GND/PE przy centrali

Najważniejsze porady i wskazówki

Poniżej znajdziesz zestaw praktycznych zaleceń, które zwiększają skuteczność i bezpieczeństwo instalacji:

  • jeden kondensator na obwód – w przypadku kilku lamp w tym samym obwodzie zwykle wystarcza jeden element tłumiący;
  • dobierz właściwe parametry – napięcie pracy min. 230 V AC oraz klasa X2 (L–N) lub Y2 (L/ N–PE) zgodnie z przeznaczeniem;
  • mocowanie na stałe – użyj koszulek termokurczliwych, opasek i/lub puszki; unikaj luźnych połączeń;
  • testy po montażu – sprawdź multimetrem ciągłość i brak zwarć, a następnie obserwuj działanie instalacji przez 24 h;
  • gdy problemy nie ustępują – zweryfikuj odległości przewodów (np. >30 m), uziemienie oraz jakość kondensatora; w razie potrzeby dołóż filtr EMI;
  • normy – stosuj elementy zgodne z PN‑EN i wymaganiami producenta; uziemienie jest obowiązkowe przy układach z kondensatorami klasy Y;
  • konsultacja elektryka – przy wątpliwościach lub ingerencji w instalację 230 V skorzystaj z pomocy wykwalifikowanego specjalisty.

Ta procedura eliminuje większość typowych problemów w instalacjach 110–240 V / 50–60 Hz, pod warunkiem właściwego doboru klasy kondensatora i miejsca montażu.
