Jak podłączyć korektor graficzny do amplitunera Technics? Szczegółowa instrukcja krok po kroku
Najprostszy i najbezpieczniejszy sposób podłączenia korektora graficznego (np. Technics SH-GE90 lub SH-GE70) do amplitunera Technics (np. SA-EX320, SA-EX100) to wykorzystanie pętli magnetofonowej (Tape Loop: Tape Out / Tape In, Tape 1/2, Tape Monitor). Dzięki temu przetworzysz sygnał ze wszystkich źródeł bez ingerencji w tor PHONO, który wymaga dedykowanego przedwzmacniacza.
Potrzebne elementy
Zanim zaczniesz, przygotuj:
- dwie pary kabli audio RCA (cinch/cinch) – jedna para: Tape Out amplitunera → Line In korektora; druga para: Line Out korektora → Tape In amplitunera; zwróć uwagę na polaryzację: czerwony (R) do R, biały/czarny (L) do L;
- korektor graficzny – z wejściami/wyjściami Line In/Out (standard w modelach Technics);
- amplituner Technics – z pętlą magnetofonową (Tape 1/2, Tape Monitor – obecne w większości modeli stereo z lat 80.–90.);
- zewnętrzny przedwzmacniacz gramofonowy (opcjonalnie) – jeśli chcesz korygować wyłącznie sygnał z gramofonu MM/MC, potrzebny będzie preamp PHONO między gramofonem a korektorem.
Krok po kroku – podłączenie przez pętlę magnetofonową (zalecane dla wszystkich źródeł)
Postępuj zgodnie z poniższymi krokami:
- Wyłącz wszystkie urządzenia i odłącz zasilanie. To minimalizuje ryzyko uszkodzeń oraz eliminuje trzaski i szumy podczas łączenia.
- Wykonaj połączenia kablami RCA.
1) Podłącz wyjście Tape Out (Tape 1 Out) amplitunera do wejścia Line In (Input) korektora, zachowując kanały R/L.
2) Podłącz wyjście Line Out (Output) korektora do wejścia Tape In (Tape 2 In / Tape Monitor In) amplitunera, również R do R, L do L.
- Włącz urządzenia i ustaw selektory na amplitunerze.
Na pokrętle Input Selector wybierz źródło (np. PHONO dla gramofonu, CD, AUX). Włącz Tape Monitor (Tape 1/2 Monitor) – to aktywuje pętlę i kieruje sygnał przez korektor.
- Skonfiguruj korektor pod swoje preferencje.

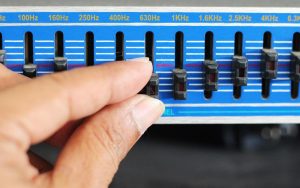

Włącz korektor, ustaw suwaki pasm i/lub tryby DSP (np. w SH-GE90), a następnie sprawdź funkcję Bypass – pozwala porównać dźwięk z i bez korekcji.
- Przetestuj dźwięk na różnych źródłach.
Odtwórz muzykę z CD, tunera lub gramofonu, przełączaj Tape Monitor, by porównać brzmienie. Jeśli pojawi się buczenie/szum, sprawdź masę, popraw ułożenie przewodów lub zastosuj filtry ferrytowe.
Schemat połączeń (tekstowy)
Poniższa tabela przedstawia kierunek przepływu sygnału między urządzeniami:
| Amplituner Technics | Korektor graficzny |
|---|---|
| Tape Out (R/L) | Line In (R/L) |
| Tape In (R/L) | Line Out (R/L) |
Uruchomienie w praktyce: Input Selector = wybrane źródło, Tape Monitor = ON (np. Tape 2).
Podłączenie tylko dla konkretnego źródła (np. CD lub gramofon)
CD/AUX (poziom liniowy) – sygnał z wyjścia źródła (CD/AUX Out) podaj na Line In korektora, a wyjście Line Out korektora wprowadź do CD In/AUX In amplitunera. Input = CD/AUX, Tape Monitor = OFF.
Gramofon (PHONO) – nie podłączaj gramofonu bezpośrednio do korektora. Najpierw gramofon → zewnętrzny preamp PHONO → Line In korektora → AUX/CD In amplitunera.
Wskazówki i porady
Poniżej znajdziesz praktyczne wskazówki, które pomogą w konfiguracji i eksploatacji:
- Kompatybilność Technics – modele takie jak SU-V8, SA-EX320 czy SA-EX100 mają pętlę Tape i działają bez dodatkowej konfiguracji; unikaj wpinania się między przedwzmacniacz a końcówkę mocy, chyba że amplituner ma dedykowane złącza Processor/Pre Out – Main In;
- Bezpieczeństwo – nie przekraczaj poziomów sygnału (typowy poziom liniowy ok. 1 V) i zawsze zaczynaj odsłuch od niskiej głośności; w systemach kina domowego sprawdź, czy amplituner ma dedykowane pętle;
- Zaawansowane zestawy – przy wielu źródłach (np. gramofon + CD + tuner + deck + korektor) użyj Tape 1/2 do routingu: sygnał ze źródła przez Tape Out → korektor → Tape In, a aktywację toru kontroluj przełącznikiem Tape Monitor;
- Konserwacja – korektory (np. SH-GE90) z czasem zbierają kurz; czyść suwaki i potencjometry co 6–12 miesięcy, aby uniknąć trzasków i niestabilnych kontaktów.
Problemy i rozwiązania
Najczęstsze problemy i szybkie rozwiązania znajdziesz w tabeli:
| Problem | Przyczyna/rozwiązanie |
|---|---|
| Brak dźwięku | Nieaktywny Tape Monitor lub niewłaściwe wejście – sprawdź ustawienia selektora źródeł i monitoringu. |
| Szumy lub buczenie | Odwrócona polaryzacja RCA, brak uziemienia lub pętla masy – popraw połączenia, dołóż przewód masy (zwłaszcza dla gramofonu), zastosuj filtry ferrytowe. |
| Słaby bas lub zbyt ostre wysokie | Korektor nieaktywny albo włączony Bypass – wyłącz bypass i skoryguj krzywą EQ. |
| Gramofon nie działa | Wymagany tor PHONO – użyj wejścia PHONO w amplitunerze lub zewnętrznego preampu PHONO przed korektorem. Nie łącz gramofonu bezpośrednio z korektorem. |
| Brak pętli Tape w amplitunerze | Rozważ zewnętrzny przełącznik/inserter sygnału lub amplituner z gniazdami Processor / Pre Out – Main In. |
