Jak podłączyć stabilizator napięcia L7812CV? szczegółowa instrukcja krok po kroku
L7812CV to popularny liniowy stabilizator napięcia stałego od STMicroelectronics, który dostarcza stabilne 12 V na wyjściu przy prądzie do 1,5 A.
Podaj na wejście co najmniej ok. 15 V (typowy spadek: 2–3 V) i nie więcej niż 35 V, stosuj kondensatory blisko pinów oraz radiator – zwłaszcza powyżej 0,5 A.
Podstawowe parametry L7812CV
Przed podłączeniem sprawdź specyfikację:
| Parametr | Wartość |
|---|---|
| Napięcie wyjściowe | 12 V (stałe) |
| Prąd wyjściowy max | 1,5 A |
| Napięcie wejściowe | 14,8–35 V (zalecane 15–25 V) |
| Obudowa | TO-220 (3 piny) |
| Montaż | THT (przewlekany) |
Uwaga: stabilizator może się silnie nagrzewać (moc strat = (Vin − 12 V) × Iout), dlatego przy prądzie >0,5 A radiator jest obowiązkowy – bez niego grozi przegrzanie.
Identyfikacja pinów L7812CV
L7812CV ma trzy piny (patrząc od przodu, z radiatorem z tyłu, od lewej):
- Pin 1 (IN) – wejście wyższego napięcia do stabilizacji;
- Pin 2 (GND) – masa/uziemienie (wspólny minus);
- Pin 3 (OUT) – wyjście stabilizowanego 12 V.
Wskazówka: piny są standardowe dla serii 78xx, ale zawsze weryfikuj w datasheet i zwracaj uwagę na orientację układu względem radiatora.
Schemat podłączenia (minimalny i zalecany)
Minimalny schemat (bez kondensatorów – tylko do szybkich testów na małym prądzie):
- IN → dodatni biegun źródła (np. 18 V),
- GND → wspólna masa (– źródła i obciążenia),
- OUT → dodatni biegun obciążenia (12 V).
Zalecany schemat z kondensatorami i zabezpieczeniami wygląda następująco:
Źródło +Vin (np. 18 V) ──┬── Pin1 (IN)
│
[0,33 µF ceramiczny] + [100–470 µF elektrolit] do GND (blisko IN)
Masa (GND) ──────────────┴── Pin2 (GND)
│
Pin3 (OUT) ──→ +12 V do obciążenia
│
[0,1 µF ceramiczny] + [47–220 µF elektrolit] do GND (blisko OUT)
D1: dioda od OUT do IN (1N4007, katoda do IN) – rozładowanie C_out przy zaniku Vin
D2: zabezpieczenie przed odwrotną polaryzacją na wejściu (np. dioda szeregowa lub TVS)
Elementy zalecane dla stabilności i filtracji:
- kondensator wejściowy elektrolityczny 100–470 µF/≥25 V – tłumi tętnienia i spadki napięcia,
- kondensator 0,33 µF (IN–GND, ceramiczny) – stabilizacja pętli,
- kondensator 0,1 µF (OUT–GND, ceramiczny) – szybka odpowiedź na zmiany obciążenia,
- kondensator wyjściowy elektrolityczny 47–220 µF – lepsza filtracja i mniejsze tętnienia,
- dioda zabezpieczająca OUT→IN (1N400x) oraz ochrona wejścia przed odwrotną polaryzacją.

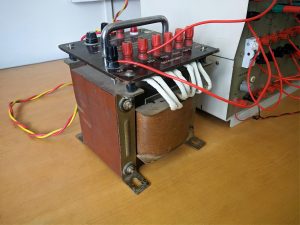

Wskazówka: przy zasilaniu z transformatora dodaj mostek Graetza oraz duży kondensator filtrujący na wejściu – jak w gotowych modułach zasilających.
Krok po kroku – podłączenie na płytce prototypowej lub PCB
- Przygotuj elementy – skompletuj podzespoły i narzędzia;
- l7812cv,
- radiator + pasta termoprzewodząca i śruba M3,
- kondensatory: 100–470 µF/≥25 V (wejście), 47–220 µF (wyjście), 0,33 µF (IN–GND), 0,1 µF (OUT–GND),
- złącza goldpin lub terminale śrubowe,
- lutownica, multimetr, źródło zasilania testowe (np. 18 V/≥1 A).
- Zamontuj radiator – nałóż cienką warstwę pasty na tylną ściankę układu i przykręć radiator (bez nadmiernej siły);
Jeśli radiator może kontaktować się z obudową/masą inną niż GND, zastosuj podkładkę izolacyjną (mika) i tulejkę izolującą śrubę.
- Wlutuj elementy na płytkę – zacznij od małych, kończąc na L7812CV;
- najpierw elementy niskie (np. rezystor, dioda LED sygnalizacyjna – opcjonalnie),
- diody i kondensatory elektrolityczne montuj z zachowaniem polaryzacji (minus do GND),
- wlutuj L7812CV: lewe wyprowadzenie (IN) do Vin, środkowe (GND) do masy, prawe (OUT) do +12 V,
- dodaj listwy goldpin/terminal do wygodnego podłączenia przewodów.
- Podłącz źródło zasilania – podaj +Vin (15–25 V DC) na IN przez kondensator wejściowy, a –Vin połącz z GND;
Pamiętaj, aby przewody do regulatora i kondensatorów były możliwie krótkie.
- Testuj bez obciążenia – wykonaj szybkie pomiary kontrolne;
- włącz zasilanie,
- zmierz napięcie: OUT–GND = 12 V ±5%,
- sprawdź temperaturę obudowy – powinna być tylko lekko ciepła.
- Podłącz obciążenie – dołącz układ (np. moduł, diody LED z rezystorem, Arduino) między OUT i GND oraz monitoruj prąd i temperaturę;
Nie przekraczaj 1,5 A; przy większym spadku napięcia i prądzie wzrasta moc strat i temperatura.
- Izolacja i obudowa – zamknij układ w wentylowanej obudowie i zadbaj o bezpieczne prowadzenie przewodów.
Metalowy tył L7812CV (tab) jest połączony z GND – izoluj radiator, jeśli istnieje ryzyko zwarcia do elementów pod innym potencjałem.
Najważniejsze porady i wskazówki
- radiator obowiązkowy – przy 1 A i ΔV=6 V straty mocy to ok. 6 W; bez chłodzenia temperatura może przekroczyć 100°C;
- minimalne Vin – dla pełnego prądu przyjmij co najmniej 15 V na wejściu; przy niższym Vin rozważ LDO 12 V (np. LM2940-12);
- zabezpieczenia – bezpiecznik wejściowy ~2 A, dioda OUT→IN (1N400x), ochrona przed odwrotną polaryzacją (dioda szeregowa/TVS), warystor/TVS przeciwprzepięciowy;
- błędy nowicjuszy – odwrotna polaryzacja niszczy układ; brak kondensatorów blisko pinów powoduje oscylacje; zbyt mały radiator wywołuje thermal shutdown;
- zastosowania – zasilanie modułów 12 V (radia, wzmacniacze, czujniki); przy zasilaniu z 24 V i dużym prądzie rozważ przetwornicę buck zamiast liniowego stabilizatora;
- masa i prowadzenie ścieżek – stosuj topologię gwiazdy, krótkie połączenia do kondensatorów i szerokie ścieżki GND;
- tab regulatora = GND – metalowy radiator/plecy są na potencjale masy; izoluj mechanicznie, jeśli obudowa nie jest masą układu;
- problemy? – gdy OUT < 12 V sprawdź: Vin pod obciążeniem, polaryzację kondensatorów i diod, ewentualne zwarcia; oceń tętnienia na wejściu/wyjściu (oscyloskop).
