Jak podłączyć łącznik świecznikowy Ospel? Szczegółowa instrukcja krok po kroku
Łącznik świecznikowy Ospel (dwugrupowy/dwuklawiszowy) umożliwia niezależne sterowanie dwiema grupami oświetlenia, np. kinkietami lub żyrandolem z dwoma obwodami.
Podłączenie polega na doprowadzeniu przewodu fazowego (L) do zacisku wejściowego L/COM oraz wyprowadzeniu dwóch przewodów do lamp z zacisków L1 i L2.
Potrzebne narzędzia i materiały
Przygotuj następujące narzędzia i materiały:
- śrubokręty płaski i krzyżakowy,
- próbnik napięcia (wskaźnik fazy),
- nowy łącznik świecznikowy Ospel (np. z serii Sonata, As lub Aria),
- ewentualnie multimetr do weryfikacji.
Uwaga bezpieczeństwa – wszelkie prace przy instalacji elektrycznej wykonuj wyłącznie po całkowitym odcięciu zasilania. Ryzyko porażenia prądem! Jeśli nie masz doświadczenia, zleć montaż uprawnionemu elektrykowi SEP.
Krok 1 – wyłączenie zasilania i demontaż starego mechanizmu
Aby bezpiecznie przygotować miejsce pracy, wykonaj poniższe czynności:
- W szafie rozdzielczej wyłącz wyłącznik nadprądowy (bezpiecznik) dla danego obwodu.
- Sprawdź brak napięcia próbnikiem na przewodach w puszce – wszystkie powinny być bez fazy.
- Zdejmij ramkę i klawisze (wciskając zatrzaski lub odkręcając).
- Odkręć dwie śruby mocujące metalową płytkę montażową do puszki podtynkowej.
- Wyjmij mechanizm, poluzuj śruby zaciskowe i odłącz przewody. Zrób zdjęcie połączeń przed rozłączeniem, by uniknąć pomyłek.
Wskazówka – odizoluj końce przewodów na ok. 10–12 mm, jeśli są utlenione lub postrzępione.
Krok 2 – identyfikacja przewodów
Postępuj tak, aby prawidłowo zidentyfikować żyły przewodów:
- Włącz zasilanie na chwilę i użyj próbnika, by oznaczyć przewód fazowy (L) – próbnikiem będzie świecić (zwykle brązowy, czarny lub czerwony).
- Wyłącz zasilanie ponownie i potwierdź brak napięcia.
- Pozostałe dwa przewody to żyły odbiorcze (do lamp, np. szare lub czarne – nigdy niebieski neutralny N ani żółto‑zielony ochronny PE).
Porada – w starszych instalacjach kolory mogą być niestandardowe. Zawsze weryfikuj próbnikiem zamiast polegać wyłącznie na barwie izolacji.
Krok 3 – podłączenie nowego łącznika
Podłącz przewody zgodnie z poniższymi krokami:
- Wsuń odizolowany koniec przewodu fazowego (L) do zacisku wejściowego oznaczonego L lub COM (czasem symbol strzałki wchodzącej albo złoty wkręt/kolor czerwony).
- Podłącz pierwszy przewód odbiorczy do zacisku L1 (strzałka wychodząca 1).
- Podłącz drugi przewód odbiorczy do zacisku L2 (strzałka wychodząca 2).
- Dokręć wszystkie śruby zdecydowanie, lecz z wyczuciem – żyły muszą być głęboko wsunięte i stabilne, bez ryzyka wysunięcia lub zwarcia.
Wskazówka – w modelach Ospel (np. Sonata, As) zaciski mogą być samozaciskowe lub śrubowe. Upewnij się, że odsłonięte końcówki przewodów nie stykają się ze sobą. Schematy podłączeń znajdziesz na stronie producenta.
Dla szybkiej orientacji w oznaczeniach skorzystaj z poniższej tabeli:
| Zacisk | Przewód | Oznaczenie przykładowe |
|---|---|---|
| Wejściowy | Fazowy (L) | L, COM, złoty wkręt, strzałka → |
| Wyjściowy 1 | Odbiornik 1 (do lampy 1) | L1, 1, strzałka ← |
| Wyjściowy 2 | Odbiornik 2 (do lampy 2) | L2, 2, strzałka ← |

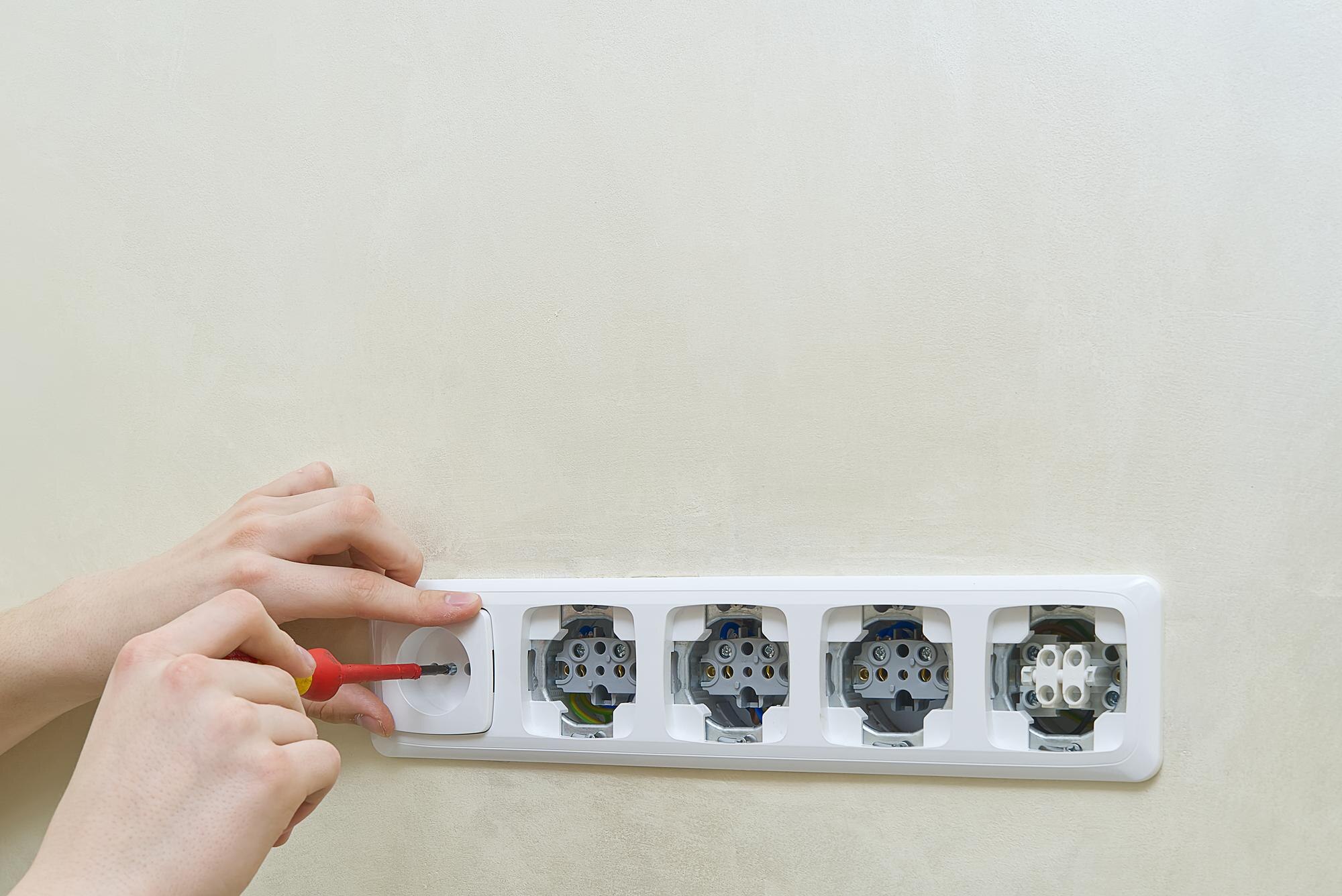

Krok 4 – montaż w puszce i złożenie
Po poprawnym okablowaniu zamontuj mechanizm w puszce:
- Ułóż przewody luźno w puszce, bez ostrych zagięć i nadmiernego ucisku.
- Wsuń mechanizm do puszki i dokręć dwie śruby montażowe.
- Załóż klawisze (dociśnij do wyczuwalnego „kliknięcia”) i ramkę podwójną, jeśli montujesz zestaw.
Porada – w ramkach podwójnych (np. Sonata) łącznik świecznikowy można montować obok schodowego. Mechanizmy zatrzaskowe ułatwiają prawidłowe wypoziomowanie.
Krok 5 – testowanie
Na koniec sprawdź działanie układu:
- Włącz bezpiecznik w rozdzielni.
- Sprawdź, czy każdy klawisz niezależnie włącza/wyłącza swoją grupę oświetlenia.
- Jeśli coś nie działa, wyłącz zasilanie, skontroluj połączenia (szczególnie fazę w L) i powtórz test.
Najczęstsze błędy i rozwiązania
Poniżej znajdziesz najczęstsze błędy oraz sposoby ich usunięcia:
- faza w złym zacisku – zamiana grup nie działa; przenieś przewód do L/COM;
- brak „kliknięcia” klawiszy – klawisze źle osadzone; zdejmij i ponownie dociśnij do wyraźnego zatrzaśnięcia;
- przegrzewanie się mechanizmu – luźne połączenia w zaciskach; dokładnie dociągnij śruby lub sprawdź samozaciski.
Dodatkowe wskazówki
Warto pamiętać o poniższych praktycznych informacjach:
- pasuje do puszek podtynkowych Ø60–68 mm,
- dla serii Sonata/As/Aria mechanizmy są modularne i wymienne,
- pobierz schematy z oficjalnej strony Ospel dla twojego modelu,
- po montażu oznacz obwód w rozdzielni dla ułatwienia serwisowania.
Instrukcja dotyczy typowych instalacji jednofazowych 230 V i została opracowana na podstawie materiałów producenta.
