Multiswitch to urządzenie przełączające, które umożliwia podłączenie kilku odbiorników do jednej instalacji satelitarnej. Urządzenie o oznaczeniu 5/8 ma 5 wejść (do konwerterów lub anten) i 8 wyjść (do odbiorników).
Przygotowanie przed instalacją
Zanim przystąpisz do montażu, przygotuj niezbędne materiały:
- kable koncentryczne ze złączami F (do podłączenia konwerterów i odbiorników),
- zasilacz 12 V z kontrolką LED,
- końcówki kompresyjne (zalecane typu PCT),
- przepięciowe zabezpieczenia na wejściach,
- przewód uziemiający.
Wybór lokalizacji – multiswitch montuj w miejscu nienarażonym na bezpośrednie działanie wody lub dużej wilgoci, z dala od źródeł ciepła. Urządzenie instaluj w poziomie, z wejściowymi złączami F po lewej stronie. Zachowaj co najmniej 5 cm wolnej przestrzeni nad, pod i po bokach multiswitcha, aby zapewnić prawidłową wentylację.
Krok 1 – przygotowanie kabli
Skróć kable do odpowiedniej długości i załóż na każdy przewód końcówki kompresyjne.
Każde połączenie dokładnie dokręć – powinien towarzyszyć temu charakterystyczny dźwięk „brzdęk”, który sygnalizuje prawidłowe zabezpieczenie złącza.
Krok 2 – podłączenie konwerterów satelitarnych
Do wejść multiswitcha (oznaczonych jako wejścia SAT) podłącz przewody pochodzące z konwerterów satelitarnych. W przypadku konwerterów typu quattro (posiadających cztery wyjścia: VL, VH, HL, HH) każde wyjście konwertera musi być podłączone do odpowiedniego wejścia multiswitcha.
Na multiswitchu znajdziesz takie same oznaczenia jak na konwerterze (VL, VH, HL, HH) – prawidłowe ich dopasowanie jest kluczowe dla działania systemu.
Krok 3 – podłączenie sygnału telewizji naziemnej
Multiswitch wyposażony jest w bierny tor telewizji naziemnej. W przypadku słabszych sygnałów FM/DVB-T zalecane jest zastosowanie przedwzmacniacza antenowego lub wzmacniacza. Jeżeli stosujesz wzmacniacz własny (np. AWS 1/1 F B1216 z regulacją wzmocnienia), pozostaw przełącznik napięcia 12 V w pozycji „wył.”. W przypadku wzmacniacza wymagającego zasilania z multiswitcha, ustaw przełącznik w pozycji „wł.”.
Krok 4 – podłączenie odbiorników

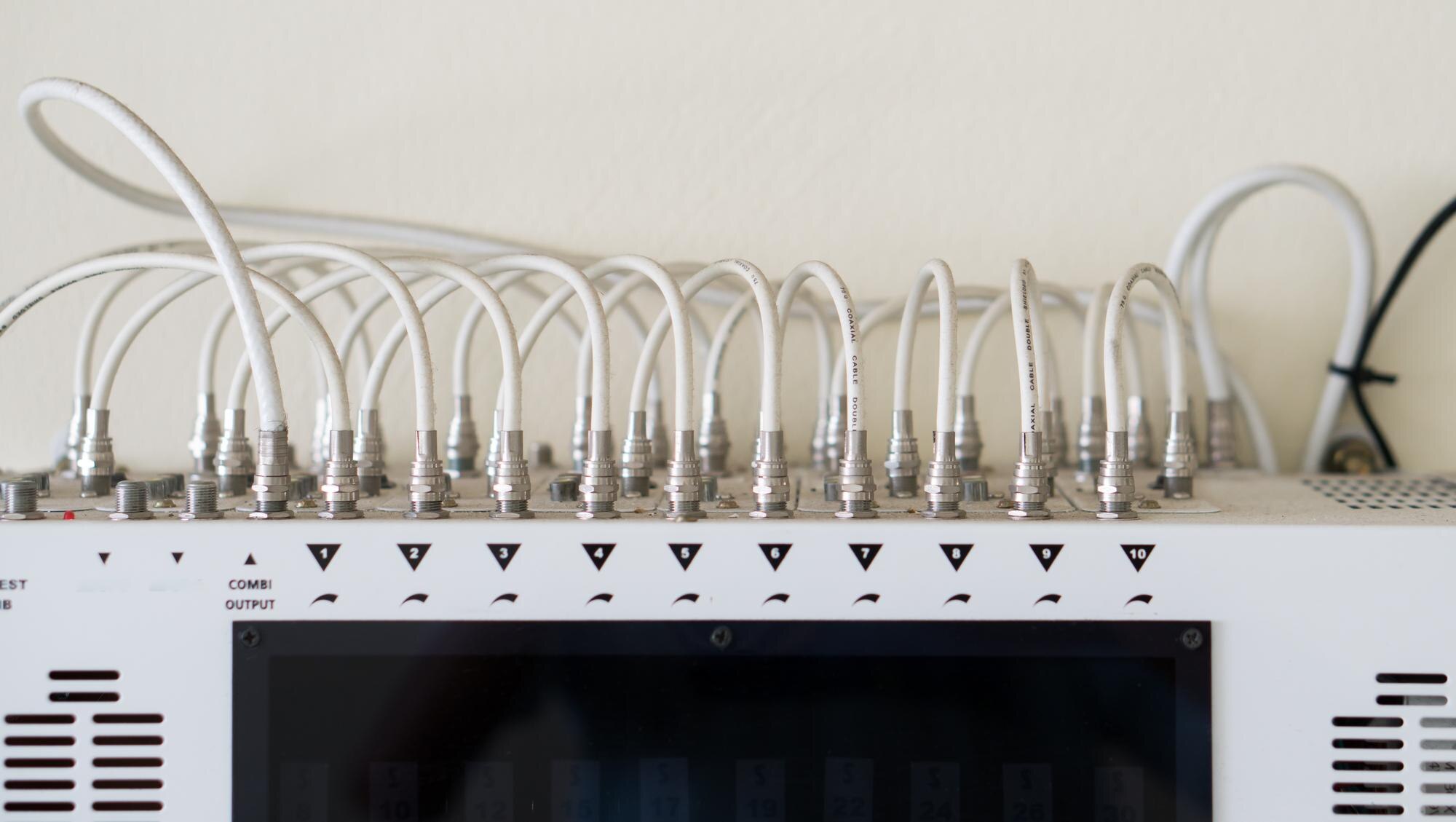

Do wyjść multiswitcha podłącz kable koncentryczne prowadzące do poszczególnych odbiorników (telewizorów, dekoderów). Każde wyjście dostarcza sygnał RTV/SAT do odbiornika. Multiswitch automatycznie wybiera odpowiednie wejście, z którego zasila dane wyjście.
W przypadku odbiorników dwugłowicowych (PVR/twin tuner) musisz wykorzystać dwa wyjścia multiswitcha dla jednego odbiornika.
Krok 5 – przepięciowe zabezpieczenia
Na wszystkich pięciu wejściach multiswitcha zainstaluj ograniczniki przepięć. Aby zabezpieczenie spełniało swoją funkcję, multiswitch musi być podłączony do uziemienia.
Krok 6 – zasilanie urządzenia
Podłącz multiswitch do zasilacza 12 V. Zasilacz powinien być wyposażony w kontrolkę LED stanu zasilania – przy poprawnej pracy kontrolka powinna świecić. Upewnij się, że zasilacz jest włączony do gniazdka sieciowego.
Krok 7 – testowanie instalacji
Po podłączeniu wszystkich przewodów włącz odbiornik i uruchom dostęp do kanałów satelitarnych. Jeśli nie otrzymujesz sygnału, zweryfikuj:
- prawidłowość podłączenia wyjść konwertera do wejść multiswitcha,
- solidność wszystkich złączy kompresyjnych,
- uziemienie multiswitcha.
Parametry techniczne MRP-5/8
Najważniejsze dane techniczne modelu MRP-5/8 znajdziesz w poniższej tabeli:
| Parametr | Wartość |
|---|---|
| Wejścia | 4 lub 8 × SAT, 1 × FM/DVB-T |
| Wyjścia | 4, 8, 12 |
| Zakres częstotliwości (naziemny) | 5–862 MHz |
| Zakres częstotliwości (satelitarny) | 950–2150 MHz |
Wskazówki praktyczne
Aby instalacja działała niezawodnie i była łatwa w serwisie, pamiętaj o poniższych zasadach:
- wszystkie przewody prowadzące do multiswitcha dokładnie opisuj dla ułatwienia przyszłych prac konserwacyjnych,
- w instalacjach w domach jednorodzinnych zazwyczaj wystarcza 5 przewodów łączących zestaw anten z multiswitchem (dla konwertera quattro plus sygnał telewizji naziemnej),
- regularnie sprawdzaj kontrolkę LED zasilacza – jej zgaśnięcie sygnalizuje problemy z zasilaniem.
