Jak podłączyć plafon z czujnikiem ruchu? Szczegółowa instrukcja krok po kroku
Podłączenie plafonu z wbudowanym czujnikiem ruchu (np. podczerwieni PIR lub mikrofalowym) wymaga zasilania 230 V/50 Hz, podłączenia przewodów fazowego (L), neutralnego (N) i ochronnego (PE), a także precyzyjnej regulacji parametrów czujnika po montażu.
Zawsze przestrzegaj instrukcji producenta dołączonej do konkretnego modelu, pracuj przy wyłączonym zasilaniu i używaj narzędzi izolowanych.
Potrzebne narzędzia i materiały
Przygotuj następujące narzędzia i materiały przed rozpoczęciem montażu:
- śrubokręt płaski i krzyżakowy (izolowany),
- wiertarka z wiertłem do betonu lub drewna (w zależności od sufitu),
- próbnik napięcia (fazy) lub multimetr,
- poziomica, ołówek, miarka,
- kołki rozporowe i wkręty montażowe (dopasowane do sufitu),
- kostka zaciskowa lub złączki WAGO do połączeń przewodów,
- klucz Torx (jeśli wymagany w modelu),
- kostka przyłączeniowa (często w zestawie z plafonem).
Krok 1 – przygotowanie i bezpieczeństwo
- Wyłącz zasilanie w rozdzielnicy głównej lub na bezpieczniku i potwierdź brak napięcia próbnikiem (brak świecenia oznacza bezpieczeństwo),
- Wybierz miejsce montażu: plafon na suficie, z dobrym kątem detekcji (360° dla holu/klatki, 180° przy wejściu, 90° na korytarzu). Unikaj przeszkód blokujących czujnik, np. mebli lub źródeł ciepła,
- Sprawdź przewody instalacyjne: brązowy/czarny – faza (L), niebieski – neutralny (N), żółto-zielony – ochronny (PE). Jeśli są oznaczone, dopasuj je do zacisków plafonu.
Wskazówka – zainstaluj szeregowo główny włącznik ścienny, aby móc całkowicie wyłączyć plafon niezależnie od czujnika.

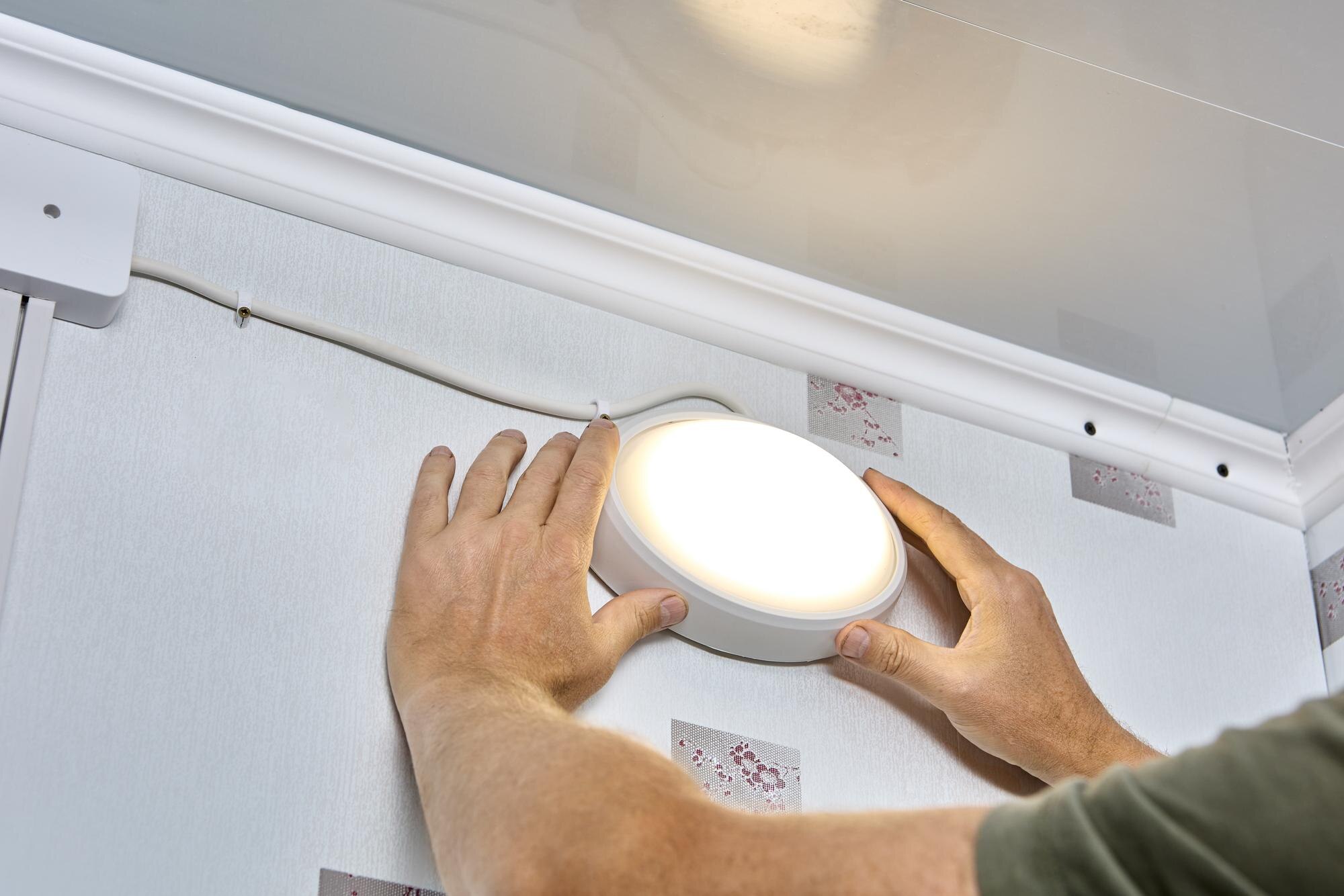

Krok 2 – montaż podstawy plafonu
- Odkręć podstawę plafonu od obudowy (jeśli elementy są rozdzielne),
- Przyłóż podstawę do sufitu w wybranym miejscu i zaznacz ołówkiem trzy otwory montażowe (użyj poziomicy dla równego ustawienia),
- Wywierć otwory i wbij kołki rozporowe,
- Przykręć podstawę plafonu do sufitu trzema wkrętami – dokręć mocno kluczem Torx dla stabilności.
Krok 3 – podłączenie przewodów elektrycznych
- Odkręć dławik kablowy (ślimak) z tyłu obudowy plafonu i nałóż go na przewody wychodzące z sufitu,
- Przeciągnij przewody do puszki elektrycznej w plafonie,
- Podłącz do zacisków kostki przyłączeniowej zgodnie z oznaczeniami:
- L (faza, brązowy/czarny) – do zacisku L (~230 V);
- N (neutralny, niebieski) – do zacisku N;
- PE (ochronny, żółto-zielony) – do zacisku PE (lub symbolu ⏚).
- Wykonaj solidne połączenia za pomocą kostki zaciskowej lub złączek WAGO – unikaj skręcania gołych przewodów. Zakręć dławik, aby unieruchomić kable,
- Załóż przykrywkę kostki i osadź obudowę plafonu na podstawie, następnie dokręć śruby mocujące.
Wskazówka – jeśli plafon ma osobny czujnik, podłącz go szeregowo między źródłem zasilania a lampą. Niewłaściwa polaryzacja uniemożliwi działanie układu.
Krok 4 – włączenie i testowanie
- Włącz zasilanie na bezpieczniku,
- Poczekaj 1–2 minuty na kalibrację czujnika (w tym czasie może nie reagować),
- Przetestuj działanie: podejdź w zasięgu detekcji (typowo 4–8 m dla czujników mikrofalowych – wartość regulowana). Światło powinno się włączyć, a następnie wyłączyć po ustalonym czasie bezruchu.
Krok 5 – regulacja czujnika ruchu i zmierzchu
Po montażu wyreguluj parametry za pomocą potencjometrów (wkrętakiem) lub przełączników DIP wewnątrz obudowy:
- Czułość/zasięg – 4–8 m; dostosuj do wielkości pomieszczenia (wyższa dla dużych przestrzeni);
- Czas świecenia – od 10 s do 15 min; ustaw krócej dla oszczędności energii;
- Próg zmierzchu (lx) – decyduje, czy lampa reaguje w dzień; niższą wartość wybierz dla ciemnych korytarzy;
- Kąt detekcji – dopasuj do 90°–360° w zależności od lokalizacji.
Wskazówka – na schodach i w korytarzach najlepiej montować czujnik na wysokości 1–1,5 m i testować podejście z różnych kierunków; do izolacji użyj koszulek termokurczliwych.
Najważniejsze porady i wskazówki
Zanim zakończysz montaż i regulację, pamiętaj o poniższych zasadach:
- Bezpieczeństwo – nigdy nie pracuj pod napięciem; w razie braku doświadczenia wezwij elektryka;
- Kompatybilność – plafony LED z czujnikiem mikrofalowym (5,8 GHz) działają przez cienkie ściany, ale unikaj montażu przy elementach metalowych, które tłumią sygnał;
- Rozwiązywanie problemów – gdy lampa nie działa, sprawdź połączenia, wykonaj kalibrację (reset przez wyłączenie/włączenie zasilania) i nie używaj świetlówek kompaktowych ani niektórych żarówek energooszczędnych (mogą zakłócać lub uszkodzić czujnik);
- Oszczędność energii – skracaj czas świecenia do rzeczywistej potrzeby i dostosuj próg zmierzchu;
- Montaż zewnętrzny – wybieraj modele o klasie szczelności IP44/IP54 odporne na wilgoć.
Niniejsza instrukcja obejmuje standardowe plafony LED z wbudowanym czujnikiem. Zawsze priorytet ma dedykowana instrukcja producenta.
