Jak podłączyć rozdzielnicę elektryczną w domu jednorodzinnym – szczegółowa instrukcja krok po kroku
Podłączenie rozdzielnicy elektrycznej wymaga ścisłego przestrzegania norm bezpieczeństwa (np. PN‑EN 61439), pracy wyłącznie przez wykwalifikowanego elektryka z odpowiednimi uprawnieniami oraz projektu instalacji zatwierdzonego przez inspektora. Nieprawidłowy montaż grozi porażeniem prądem, pożarem lub awarią. Poniższa instrukcja opiera się na standardowych praktykach dla instalacji domowych 1‑fazowych lub 3‑fazowych i obejmuje kluczowe etapy.
1. Przygotowanie i planowanie
Na tym etapie wykonaj i zaplanuj kluczowe czynności:
- zbierz dokumentację – przed montażem sprawdź projekt instalacji elektrycznej, określ liczbę obwodów (oświetlenie, gniazdka, urządzenia dużej mocy), ich parametry obciążeniowe i wymagane zabezpieczenia; dobierz rozdzielnicę z zapasem modułów (np. 24–72 moduły, w zależności od domu);
- wybierz typ rozdzielnicy – natynkową (łatwiejsza w montażu) lub podtynkową (bardziej estetyczna); materiał: tworzywo sztuczne lub metal; stopień ochrony IP40 lub wyższy dla wilgotnych pomieszczeń;
- zbierz narzędzia i materiały – przygotuj wyposażenie niezbędne do bezpiecznego montażu;
- bezpieczeństwo – wyłącz główne zasilanie u źródła (licznik), załóż blokadę i oznakuj „Nie włączać – prace!”; użyj odzieży ochronnej i rękawic dielektrycznych.
Poniższa tabela pomoże Ci dobrać podstawowe narzędzia i materiały:
| Narzędzie/materiał | Przeznaczenie |
|---|---|
| Multimetr, tester napięcia | Sprawdzanie połączeń i napięcia |
| Śrubokręty, klucz dynamometryczny, zaciskarki | Montaż i zaciskanie przewodów |
| Kołki rozporowe, pianka montażowa | Mocowanie rozdzielnicy |
| Szyna DIN TS35, listwy N i PE | Montaż modułów i uziemienie |
| Taśma izolacyjna, etykiety | Oznaczanie i izolacja |
2. Wybór i montaż miejsca rozdzielnicy
Umieść rozdzielnicę w suchym, wentylowanym miejscu (pomieszczenie techniczne, kotłownia, garaż lub klatka schodowa), najlepiej na wysokości 1,2–1,8 m dla łatwego dostępu, z dala od wilgoci, źródeł ciepła i gazów wybuchowych.
Montaż obudowy wykonaj kolejno:
- Wyznacz miejsce i wykuj otwór (dla podtynkowej: nieco większy od obudowy).
- Zamocuj na kołkach rozporowych lub szynach.
- Wypełnij szczeliny pianką montażową (podtynkowa).
- Zapewnij planowane wejścia dla przewodów (góra/dół/boki), zachowując porządek prowadzenia.
3. Dobór przewodów i zabezpieczeń
Przekroje przewodów i zabezpieczenia
Dobierz przekroje i zabezpieczenia zgodnie z obciążeniem obwodów oraz obowiązującymi normami. Pomocniczo skorzystaj z poniższej tabeli:
| Obwód | Przekrój (mm²) | Zabezpieczenie (A) |
|---|---|---|
| Oświetlenie | 1,5 | 10 A (B10) |
| Gniazdka ogólne | 2,5 | 16 A (B16) |
| Piekarnik/płyta indukcyjna | 4–6 | 25–32 A (B25/B32) |
| Główny zasilający | 10–16 (zależnie od mocy domu) | Wyłącznik główny 63–100 A |
Elementy obowiązkowe w rozdzielnicy
W każdej domowej rozdzielnicy powinny znaleźć się następujące elementy:
- wyłącznik główny – na wejściu, odcina całe zasilanie;
- wyłączniki nadprądowe – po jednym na obwód, charakterystyka B lub C;
- wyłącznik różnicowoprądowy – RCD 30 mA, chroni przed porażeniem; może być grupowy lub selektywny;
- ochronnik przeciwprzepięciowy – SPD typ 2 lub 3, montowany na wejściu;
- listwy N i PE – listwa N (neutralna, niebieska) i listwa PE (ochronna, zielono‑żółta);
- kolory przewodów – faza (L): brązowy/czarny/czerwony; neutralny (N): niebieski; ochronny (PE): zielono‑żółty.
4. Montaż elementów wewnątrz rozdzielnicy
Wykonaj montaż elementów w następującej kolejności:
- Zamocuj szynę DIN TS35 w obudowie.
- Umieść wyłącznik główny po lewej (wejście zasilające), następnie RCD i wyłączniki obwodów; grupuj logicznie (oświetlenie, kuchnia itp.).
- Podłącz listwy N i PE do odpowiednich szyn w rozdzielnicy.
- Wprowadź przewody; zginaj pod kątem prostym, unikaj krzyżowania i czytelnie oznacz każde połączenie.

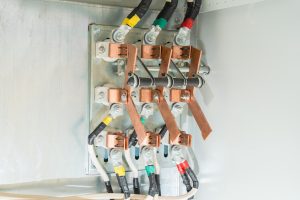

5. Podłączenie przewodów krok po kroku
Uwaga: pracuj bez napięcia. Zawsze podłączaj przewód ochronny PE jako pierwszy, a przewody L i N na końcu. Używaj zacisków sprężynowych lub śrubowych z momentem 1,5–2 Nm.
Wykonaj podłączenia w poniższej kolejności:
- Przewód główny od licznika – podłącz do wyłącznika głównego (L do wejścia górnego), N do listwy N, PE do listwy PE.
- Obwody odpływowe – wyjście z wyłącznika głównego/RCD prowadź na wejścia wyłączników nadprądowych; z każdego wyłącznika nadprądowego wyprowadź L (fazę) do obwodu, a żyły N i PE odpowiednio na listwy N i PE.
- Przykład dla obwodu gniazdek – przewód 2,5 mm²: faza (brązowy) do zacisku wyłącznika 16 A, neutralny (niebieski) do listwy N, ochronny (zielono‑żółty) do listwy PE.
- Zaciśnij przewody z odpowiednim momentem, sprawdź multimetrem ciągłość i brak zwarć; oznacz obwody etykietami (np. „Kuchnia – gniazda”, „Oświetlenie – parter”).
6. Testowanie i uruchomienie
Przed oddaniem instalacji do użytku wykonaj następujące testy i czynności kontrolne:
- Załóż osłonę rozdzielnicy.
- Sprawdź wizualnie: brak luźnych przewodów i poprawne oznaczenia.
- Włącz zasilanie etapami: wyłącznik główny → test RCD (naciśnij przycisk TEST) → pojedyncze obwody.
- Zmierz napięcie: 230 V między L–N oraz ~0 V między L–PE; przetestuj wyłączniki.
- Wezwij uprawnionego elektryka/inspektora do odbioru.
Ważne porady i wskazówki
Pamiętaj o poniższych zasadach, które zwiększają bezpieczeństwo i niezawodność instalacji:
- najczęstsze błędy – niewłaściwy przekrój przewodów, pominięty RCD, luźne zaciski, brak oznaczeń;
- dla instalacji 3‑fazowej – zastosuj podwójne listwy N/PE i wyłącznik główny 3‑biegunowy;
- modernizacja – w starym domu dodaj SPD i RCD do istniejącej rozdzielnicy;
- koszty – rozdzielnica i osprzęt: 500–2000 zł (zależnie od liczby modułów);
- ostrzeżenie – bez uprawnień SEP ryzykujesz utratę ubezpieczenia i kary; w razie wątpliwości zatrudnij elektryka.
Ta instrukcja pomaga w wykonaniu bezpiecznej instalacji zgodnej z normami. Bezpieczeństwo ma zawsze najwyższy priorytet.
