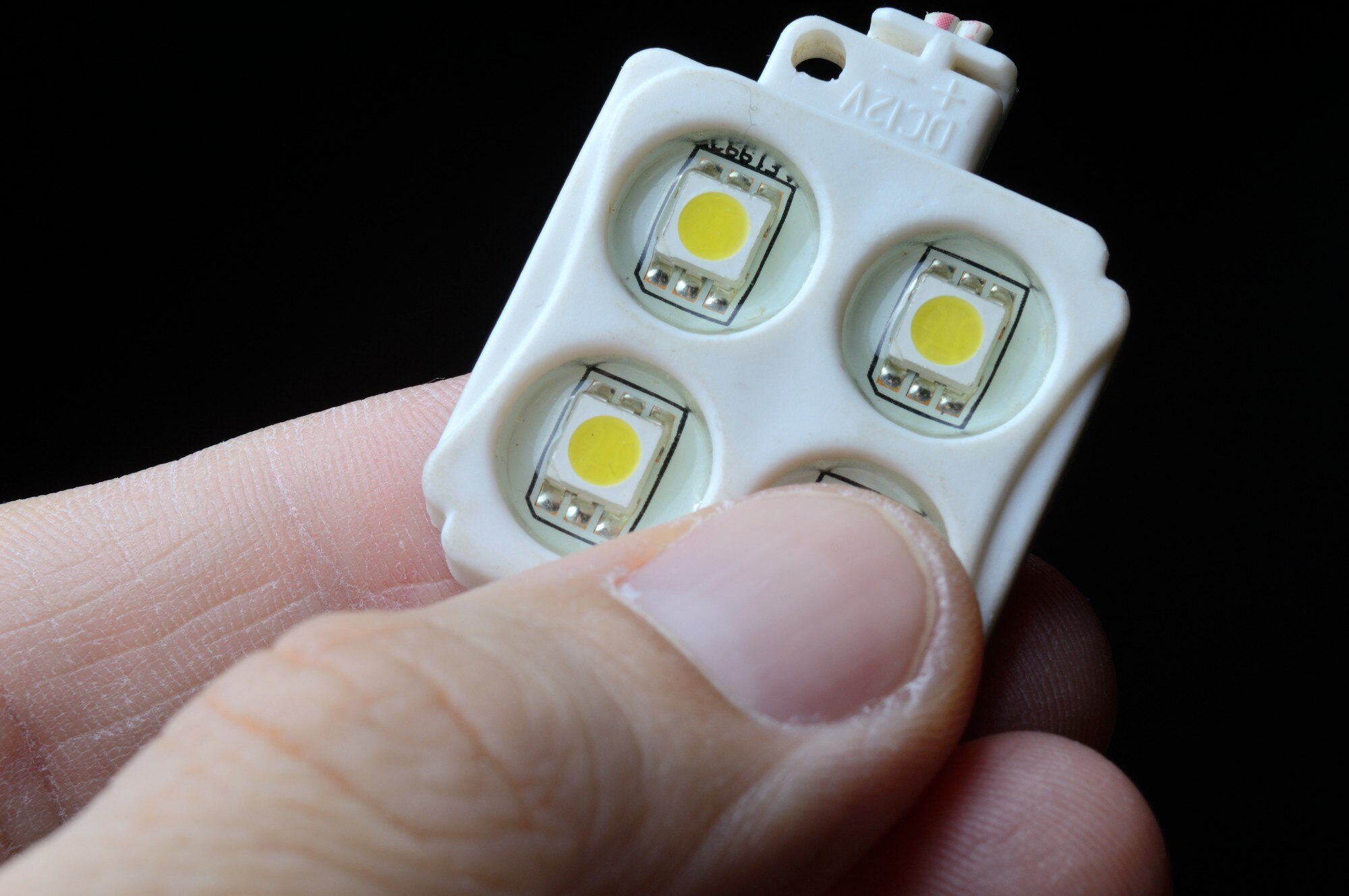

Moduł LED RGB z 4 punktami LED w plastikowej obudowie trzyma palce osoby. zbliżenie

Jak podłączyć ściemniacz? Do LED, żarówek LED, schemat, oświetlenia

5 min. czytania

Ściemniacz to urządzenie pozwalające na włączanie, wyłączanie i regulację natężenia światła, dzięki czemu możesz precyzyjnie dopasować jasność do swoich potrzeb i nastroju.

Możesz go zainstalować zarówno w nowych instalacjach, jak i w już istniejących.

Przed rozpoczęciem prac

Bezpieczeństwo przede wszystkim – zanim przystąpisz do montażu, upewnij się, że ściemniacz pasuje do typu lampy i źródeł światła. Ściemniacze LED mają różne zakresy mocy, np. 3–250 W lub 5–600 W.

Montaż powinien być przeprowadzony przez osobę posiadającą odpowiednie kwalifikacje.

Przed montażem sprawdź kluczowe parametry:

  • typ źródła światła – czy żarówka/LED jest ściemnialna (dimmable) oraz czy producent dopuszcza użycie ze ściemniaczem;
  • zakres mocy ściemniacza – minimalne i maksymalne obciążenie dla danego trybu pracy (np. LED, halogen);
  • tryb pracy (charakter obciążenia) – pojemnościowy RC, indukcyjny RL lub rezystancyjny R – zgodność z oprawą/zasilaczem;
  • instalacja w puszce – dostępność przewodu neutralnego (N) oraz miejsce na osprzęt.

Instrukcja montażu – krok po kroku

Krok 1 – wyłącz zasilanie

Wyłącz zasilanie w rozdzielni elektrycznej – zidentyfikuj obwód, do którego podłączona jest lampa, i wyłącz go. Dla większego bezpieczeństwa możesz także wyłączyć główny wyłącznik. To pierwszy i najważniejszy krok przed każdą pracą elektryczną.

Krok 2 – zdemontuj ramkę i przełącznik

Zdejmij ramkę, wsuwając cienki śrubokręt we wgłębienie przy jej krawędzi. Następnie odkręć dwie śrubki zaciskające pazurki wyłącznika mocującego go do puszki.

Krok 3 – wysuń stary przełącznik

Wysuń przełącznik ze ściany – zwykle jest połączony z czarnym lub brązowym przewodem fazowym (L) oraz przewodem prowadzącym do lampy.

Krok 4 – sprawdź napięcie i przygotuj przewody

Użyj testera napięcia, aby upewnić się, że obwód jest beznapięciowy. Jeśli napięcie jest wciąż obecne, wróć do kroku 1 i sprawdź, czy odłączyłeś właściwy obwód.

Wysuń przewody z zacisków starego wyłącznika. Sprawdź, czy w nowym ściemniaczu przewody montuje się przez wkręcenie czy wciśnięcie. Upewnij się, że długość odizolowania jest zgodna z instrukcją producenta – w razie potrzeby przytnij lub ponownie ściągnij izolację.

Schemat połączenia przewodów

Podłącz przewody zgodnie ze schematem połączeniowym producenta urządzenia:

  • przewód fazowy (L) – brązowy lub czarny – podłącz do zacisku oznaczonego L;
  • przewód wyjściowy do lampy – podłącz do zacisku oznaczonego symbolem fali (∿) lub opisanego jako wyjście/regulowane obciążenie;
  • przewód neutralny (N) – niebieski – połącz w puszce z pozostałymi przewodami neutralnymi za pomocą złączek, poza ściemniaczem;
  • przewód ochronny (PE) – żółto-zielony – połącz w puszce z pozostałymi przewodami ochronnymi za pomocą złączek, poza ściemniaczem.

Nigdy nie łącz przewodu neutralnego (N) z przewodem ochronnym (PE) w puszce.

Dla większej przejrzystości poniżej znajdziesz typowe oznaczenia przewodów w instalacjach:

Kolor Oznaczenie Funkcja
Brązowy / Czarny L przewód fazowy (zasilanie/wyjście na lampę)
Niebieski N przewód neutralny
Żółto-zielony PE przewód ochronny

Aby standardowa oprawa 230 V świeciła, potrzebne jest podłączenie przewodów: fazowego (L) i neutralnego (N).

Montaż ściemniacza w puszce

Po prawidłowym podłączeniu przewodów wykonaj montaż mechaniczny:

  1. Umieść ściemniacz w puszce montażowej i ułóż przewody tak, aby nie były ściśnięte;
  2. Wypoziomuj i dokręć śruby mocujące (rozporowe/pazurki) – dociągnij stabilnie, ale nie nadmiernie;
  3. Załóż ramkę i front obudowy zgodnie z instrukcją producenta;
  4. Dokręć pierścień mocujący (jeśli występuje w danym modelu);
  5. Załóż pokrętło lub klawisz ściemniacza i upewnij się, że działa płynnie;
  6. Sprawdź stabilność całego osprzętu i wyrównanie względem ściany.

Testowanie i włączenie zasilania

Po zakończeniu montażu zweryfikuj działanie ściemniacza:

  1. Włącz bezpieczniki na chwilę, aby przetestować urządzenie;
  2. Sprawdź włączanie/wyłączanie oraz płynne ściemnianie i rozjaśnianie oprawy;
  3. Jeśli wszystko działa prawidłowo, wyłącz bezpieczniki, dociągnij ewentualne śruby i domknij osprzęt w puszce;
  4. Załóż klawisze/pokrętło i ramkę, po czym włącz bezpieczniki na stałe;
  5. Naciśnij przycisk/pokrętło ściemniacza i włącz zasilanie – oprawa LED z regulacją jasności jest gotowa do użycia.

Rozwiązywanie problemów

Jeżeli ściemnianie nie działa poprawnie (zatrzymuje się, restartuje lub działa z przerwami), wykonaj poniższe czynności:

  • naciśnij przycisk AUX2 – aktywujesz status diody LED (jeśli model posiada tę funkcję);
  • LED świeci na zielono – ustaw ściemniacz w tryb pojemnościowy (RC);
  • LED świeci na czerwono – ustaw ściemniacz w tryb indukcyjny (RL).

Dla szybkiej identyfikacji trybu pracy przydatna będzie poniższa tabela:

Kolor diody LED Tryb ściemniacza Typ obciążenia – przykłady
Zielony RC (pojemnościowy) LED ze zasilaczem elektronicznym, transformatory elektroniczne
Czerwony RL (indukcyjny) transformatory indukcyjne, obciążenia cewkowe
Brak świecenia — sprawdź zasilanie obwodu, minimalne obciążenie ściemniacza oraz ustawienia status LED

Wskazówki praktyczne

Na koniec pamiętaj o kilku praktycznych zasadach:

  • przywróć dopływ prądu dopiero po całkowitym zakończeniu montażu i kontroli połączeń,
  • prawidłowo zainstalowany ściemniacz umożliwia swobodne regulowanie jasności światła w zależności od potrzeb i upodobań,
  • załączanie i wyłączanie odbywa się przez naciśnięcie pokrętła/klawisza, a regulacja jasności przez jego obrót.
