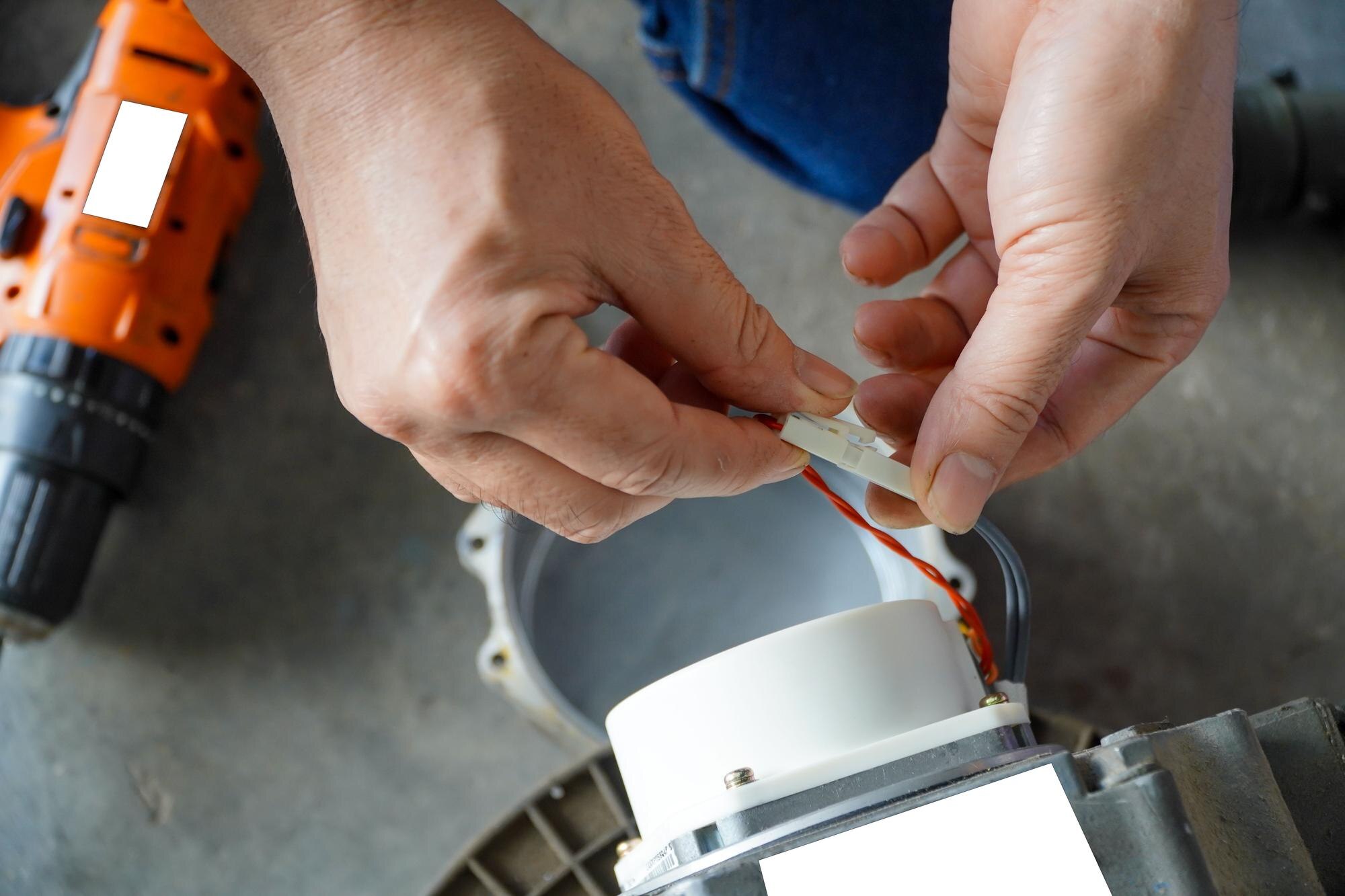

elektryczny silnik serwowy Mechanik naprawiający silnik serwowy prądu przemiennego silnik bezszczotkowy prądu stałego i silnik krokowy

Jak podłączyć silnik elektryczny?

4 min. czytania

Jak podłączyć silnik elektryczny? Szczegółowa instrukcja krok po kroku

Podłączenie silnika elektrycznego wymaga zachowania zasad bezpieczeństwa, użycia odpowiednich narzędzi oraz postępowania zgodnie ze schematem z dokumentacji producenta. Proces różni się w zależności od typu: silnik jednofazowy (zasilanie 230 V) lub silnik trójfazowy (zasilanie 400 V, konfiguracje gwiazda lub trójkąt).

Pracuj wyłącznie przy odłączonym zasilaniu i zawsze korzystaj ze schematu producenta.

1. Przygotowanie stanowiska pracy i narzędzi

Zanim rozpoczniesz, przygotuj stanowisko i niezbędne wyposażenie:

  • wyłącz zasilanie – zabezpiecz strefę roboczą (np. kłódką na wyłączniku) i sprawdź brak napięcia próbnikiem;
  • zbierz narzędzia – izolowane szczypce i śrubokręty, miernik/multimetr, próbnik napięcia, przewody o właściwym przekroju, bezpieczniki/wyłączniki;
  • przygotuj dokumentację – sprawdź parametry silnika (napięcie, moc, częstotliwość) oraz schemat połączeń producenta;
  • sprawdź zaciski i uziemienie – upewnij się, że zaciski są czyste, przewody nieuszkodzone, a przewód ochronny PE trwale połączony z obudową silnika.

Wskazówka – oznacz przewody kolorami: L (faza) – brązowy/czarny, N (neutralny) – niebieski, PE (ochronny) – żółto‑zielony.

2. Identyfikacja przewodów i parametrów silnika

Przed podłączeniem zidentyfikuj przewody oraz potwierdź parametry z tabliczką znamionową:

  • oznaczenia przewodów – w silniku trójfazowym zidentyfikuj L1, L2, L3, ewentualny N oraz PE;
  • zgodność z instalacją – napięcie zasilania musi odpowiadać tabliczce znamionowej (np. 230 V/400 V);
  • konfiguracja uzwojeń – dla silnika trójfazowego wybierz gwiazdę (niższy prąd rozruchowy; mostki między U2–V2–W2) lub trójkąt (pełna moc; mostki U1–V2, V1–W2, W1–U2).

Porada – użyj multimetru do pomiaru rezystancji uzwojeń; w silniku jednofazowym uzwojenie główne zwykle ma niższą rezystancję niż pomocnicze.

3. Podłączenie silnika jednofazowego (z kondensatorem)

W standardowym silniku jednofazowym są dwa uzwojenia: główne i pomocnicze (z kondensatorem do fazowania). Postępuj według schematu producenta:

  • fazę L – podłącz do zacisku 1 (początek uzwojenia głównego);
  • neutralny N – podłącz do zacisku 2 (koniec uzwojenia głównego);
  • kondensator – połącz zgodnie ze schematem równolegle z uzwojeniem pomocniczym;
  • przewód PE – podłącz do zacisku uziemiającego/obudowy.

Zmiana kierunku obrotów – zamień przewody kondensatora.

4. Podłączenie silnika trójfazowego

Wybierz konfigurację uzwojeń zgodnie z tabliczką znamionową i zastosowaniem:

  • konfiguracja gwiazda – podłącz L1→U1, L2→V1, L3→W1; zmostkuj razem U2, V2, W2;
  • konfiguracja trójkąt – zmostkuj U1–W2, V1–U2, W1–V2; podłącz L1→U1, L2→V1, L3→W1;
  • przewód PE – połącz z obudową;
  • rozruch gwiazda–trójkąt – dla silników powyżej 5,5 kW użyj rozrusznika: start w gwieździe, następnie przełączenie w trójkąt.

Zmiana kierunku obrotów – zamień miejscami dwa przewody fazowe (np. L1 i L2).

Dla szybkiego porównania połączeń w konfiguracjach gwiazda i trójkąt skorzystaj z poniższej tabeli:

Konfiguracja Schemat połączeń (uproszczony) Zastosowanie
Gwiazda L1→U1, L2→V1, L3→W1; mostki: U2–V2–W2 Rozruch, niższe obciążenie/prąd rozruchowy
Trójkąt mostki: U1–W2, V1–U2, W1–V2; zasilanie: L1→U1, L2→V1, L3→W1 Praca z pełną mocą i momentem

5. Testowanie i uruchomienie

Po wykonaniu połączeń przeprowadź kontrolę i krótki rozruch próbny:

  • kontrola połączeń – dokręć zaciski, sprawdź izolację oraz brak zwarć (pomiar multimetrem);
  • próbne uruchomienie – włącz zasilanie na krótko i obserwuj kierunek obrotów, dźwięki, temperaturę; zmierz prąd/napięcie i porównaj ze specyfikacją;
  • diagnoza problemów – w razie nieprawidłowości odłącz zasilanie, sprawdź uziemienie, przekrój przewodów oraz poprawność mostków.

Najczęstsze błędy i wskazówki bezpieczeństwa

Najczęstsze błędy

Poniżej znajdziesz typowe pomyłki popełniane przy podłączaniu silników:

  • brak przewodu ochronnego PE – bezpośrednie ryzyko porażenia i uszkodzeń;
  • zbyt mały przekrój przewodów – przegrzewanie instalacji, spadki napięć i ryzyko pożaru;
  • pomylenie połączeń gwiazda/trójkąt – nieprawidłowa praca, przeciążenia lub brak rozruchu;
  • niedokręcone zaciski i słaba izolacja – iskrzenie, nagrzewanie, przyspieszone zużycie komponentów.

Kluczowe wskazówki bezpieczeństwa

Stosuj poniższe zasady, aby pracować bezpiecznie i zgodnie ze sztuką:

  • zawsze pracuj bez napięcia – stosuj blokadę LOTO i weryfikuj brak napięcia miernikiem;
  • używaj odpowiednich urządzeń rozruchowych – dla większych silników stosuj rozrusznik lub układ gwiazda–trójkąt w celu ograniczenia prądu rozruchowego;
  • regularnie kontroluj stan instalacji – sprawdzaj przewody, zaciski, uziemienie i szczelność przepustów kablowych;
  • w razie wątpliwości skonsultuj się z elektrykiem – najlepiej z uprawnieniami SEP.
