Jak podłączyć sondy do multimetru? Szczegółowa instrukcja krok po kroku

Podłączenie sond (przewodów pomiarowych) do multimetru wymaga bezwzględnego przestrzegania zasad bezpieczeństwa, aby uniknąć uszkodzenia przyrządu lub porażenia prądem.

Standardowo multimetry mają dwa podstawowe gniazda – COM (dla czarnej sondy, masa/ujemny biegun) oraz V/Ω/mA (lub podobne, dla czerwonej sondy, dodatni biegun). Poniżej znajdziesz uniwersalną instrukcję dla większości multimetrów cyfrowych, z podziałem na typy pomiarów.

Krok 1 – przygotowanie multimetru i sond

Zanim zaczniesz, wykonaj te podstawowe czynności:

• sprawdź stan przyrządu – upewnij się, że multimetr jest wyłączony lub w trybie bezpiecznym i że sondy są odłączone od obwodu;
• identyfikuj sondy – czarna sonda trafia do COM (wspólny punkt masy), czerwona to pozytywny biegun (+);
• wyjmij sondy z obecnych gniazd – jeśli były wpięte, przygotuj je do poprawnego podłączenia.

Krok 2 – podstawowe podłączenie sond (uniwersalne dla większości funkcji)

Postępuj według poniższych wskazówek:

1. Zawsze najpierw włóż wtyk czarnej sondy do gniazda COM.

2. Następnie włóż wtyk czerwonej sondy do odpowiedniego gniazda w zależności od rodzaju pomiaru:

   Typ pomiaru	Gniazdo dla czerwonej sondy	Uwagi
   Napięcie (V DC/AC)	V/Ω (lub V/Ω/f/°C)	Podstawowe gniazdo dla większości multimetrów.
   Rezystancja (Ω), ciągłość, diody, pojemność	V/Ω (lub V/Ω/mA)	Przed pomiarem odłącz zasilanie obwodu.
   Prąd mały (μA/mA, do ok. 200–400 mA)	V/Ω/mA lub μA/mA	Przewody wpiąć szeregowo w obwód.
   Prąd duży (do 10 A)	10A (dedykowane gniazdo)	Mierzyć krótko (zwykle do 10–30 s), potem zrobić przerwę.
   Temperatura (np. termopara K lub sonda PT100)	V/Ω lub gniazdo dedykowane	Użyj specjalnej sondy temperaturowej.

3. Przykład: dla pomiaru napięcia czarny przewód do COM, czerwony do V/Ω.

Krok 3 – ustawienie multimetru i wykonanie pomiaru

Aby prawidłowo zmierzyć wybraną wielkość, wykonaj kolejno:

1. Włącz multimetr i ustaw pokrętło/przyciski na żądany tryb (np. DCV dla napięcia stałego, ACV dla zmiennego).

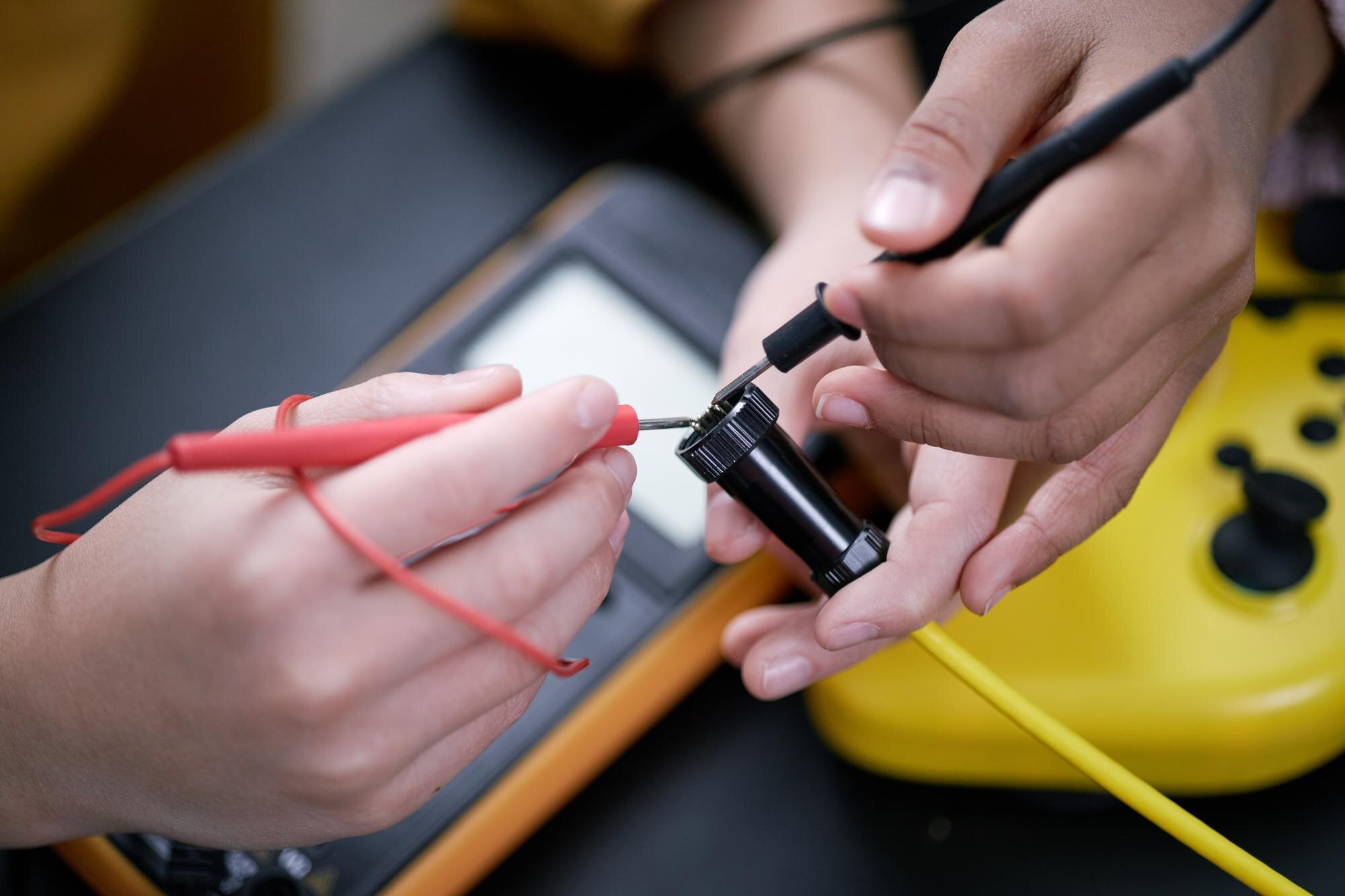

2. Podłącz sondy do obwodu: Napięcie mierz równolegle (bez przerywania obwodu). Prąd mierz szeregowo (przerwij obwód i włącz miernik w szereg).
3. Odczytaj wynik na wyświetlaczu; znak minus oznacza odwróconą polaryzację względem sond (czerwona = „+”).

Schemat gniazd (typowy multimetr):

10A V/Ω/mA
| |
+---------+
| COM |
+---------+

Ważne porady i wskazówki bezpieczeństwa

Zachowaj poniższe zasady – to klucz do bezpiecznych i wiarygodnych pomiarów:

• kolejność podłączania – najpierw czarny przewód (COM), potem czerwony; odłączaj w odwrotnej kolejności;
• trzymaj palce za osłonami izolacyjnymi – nigdy nie dotykaj metalowych końców sond podczas pomiaru;
• odłącz zasilanie przed pomiarem rezystancji, ciągłości, diod lub pojemności – zapobiega to błędom i uszkodzeniom;
• nie przekraczaj zakresów – gdy nie znasz wartości, zacznij od najwyższego zakresu i schodź niżej;
• dla prądu > 200 mA – używaj gniazda 10A i mierz krótko, aby nie przegrzać bezpiecznika ani miernika;
• sprawdź baterię w mierniku – słaba bateria może zafałszować odczyty;
• komunikat OL (overload) – zwiększ zakres lub sprawdź poprawność podłączenia przewodów;
• tranzystory/hFE – używaj dedykowanego gniazda i właściwego ułożenia wyprowadzeń (np. ECBE dla NPN/PNP).

Ta instrukcja obejmuje około 95% popularnych multimetrów (np. DT832, UT139C, Mastech). Zawsze sprawdź instrukcję obsługi swojego modelu – bezpieczeństwo jest priorytetem.
