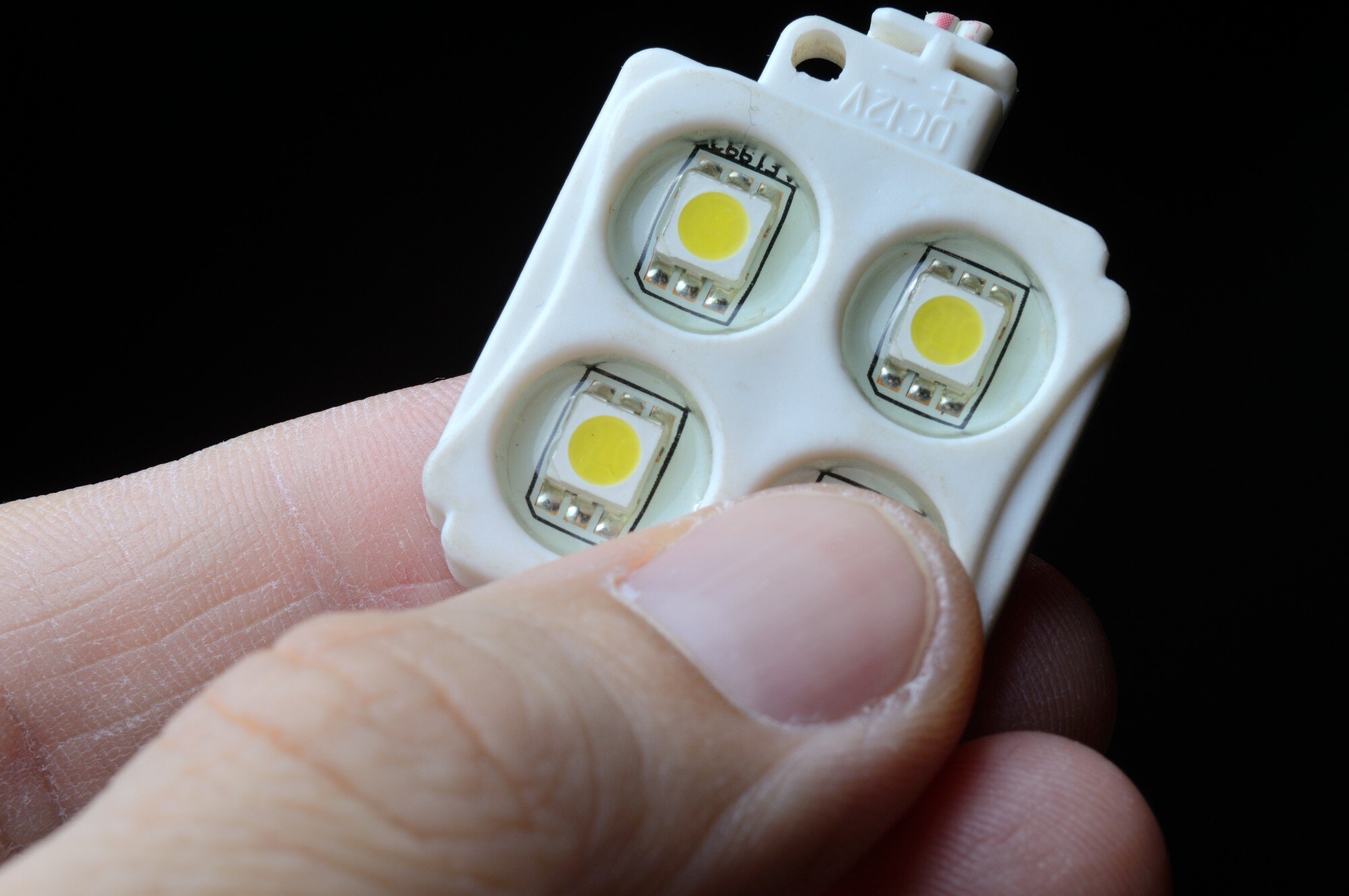

Moduł LED RGB z 4 punktami LED w plastikowej obudowie trzyma palce osoby. zbliżenie

Jak podłączyć sterownik LED płynące światło?

4 min. czytania

Jak podłączyć sterownik LED do efektu płynącego światła – szczegółowa instrukcja krok po kroku

Efekt płynącego światła (tzw. fala LED) uzyskasz za pomocą cyfrowego sterownika LED, np. PX202 lub ES-D, podłączonego do cyfrowej taśmy LED; sterownik sekwencyjnie włącza i wyłącza sekcje taśmy w zadanej ramie czasowej, tworząc wrażenie płynnego przepływu światła.

Instrukcja dotyczy podstawowego montażu z zasilaczem, taśmą cyfrową LED (np. adresowalną WS2812B) i sterownikiem radiowym. Zawsze sprawdzaj zgodność napięcia (najczęściej 12 V lub 24 V) i mocy – nigdy nie podłączaj 230 V bezpośrednio do sterownika, aby uniknąć uszkodzenia! Dla efektu fali stosuj taśmę jednokolorową lub RGB z obsługą cyfrową.

Potrzebne elementy

Przygotuj następujące elementy:

  • Cyfrowa taśma LED – np. z pikselami adresowalnymi lub WS2812B do efektów sekwencyjnych;
  • Zasilacz LED – 12 V/24 V, o mocy minimum o 20–50% większej niż łączny pobór taśmy;
  • Sterownik cyfrowy – np. PX202 z panelem naściennym i odbiornikiem RF lub ES-D z wejściami UP/DN;
  • Przewody – zasilające: czerwony (+), czarny (); dla taśm cyfrowych: przewód sygnałowy DATA/SIG;
  • Narzędzia – śrubokręt, multimetr, taśma izolacyjna, klej termiczny lub profil aluminiowy;
  • Akcesoria opcjonalne – pilot RF, przyciski dzwonkowe do wyzwalania efektu.

Uwaga: dobierz sterownik do typu taśmy – mono do jednokolorowych, RGB do kolorowych; zasilacz musi być napięciowy (nie prądowy).

Krok po kroku – podłączenie i uruchomienie

  1. Przygotuj taśmę LED

    Zmatów i odtłuść powierzchnię montażu (np. profil aluminiowy papierem ściernym i benzyną ekstrakcyjną). Przyklej taśmę klejem 3M i zapewnij efektywne odprowadzanie ciepła, aby uniknąć przegrzania. Docinaj taśmę wyłącznie w wyznaczonych miejscach.

  2. Podłącz zasilacz

    Podłącz zasilacz do sieci 230 V tylko na wejściu INPUT. Wyjście OUTPUT zasilacza (zaciski + i –) przygotuj do zasilenia sterownika. Sprawdź multimetrem napięcie – musi być stabilne 12 V/24 V.

  3. Podłącz sterownik do zasilacza i taśmy

    Wykonaj połączenia zgodnie z poniższymi punktami:

    • Przewód + (czerwony) – z wyjścia + zasilacza do wejścia V+ / DC+ sterownika;
    • Przewód – (czarny) – z wyjścia – zasilacza do wejścia V- / DC- sterownika;
    • Przewód DATA – z wyjścia sterownika DATA / SIG do wejścia DATA taśmy LED; dla RGB podłącz odpowiednie kanały CH1/CH2/CH3.

    Schemat ogólny: zasilacz OUTPUT → sterownik INPUT → sterownik OUTPUT → taśma LED (+, -, DATA). Nie podłączaj sterownika między zasilacz prądowy a LED! Użyj szybkozłączek lub zacisków śrubowych: poluzuj, włóż przewód, dokręć.

  4. Sparuj sterownik z panelem/pilotem (dla efektu fali)

    Wykonaj parowanie zgodnie z poniższymi wskazówkami:

    • Włącz zasilanie – upewnij się, że sterownik i taśma są prawidłowo zasilone;
    • PX202 – naciśnij przycisk na panelu naściennym; odbiornik radiowy w sterowniku powinien sparować się automatycznie i uruchomić sekwencję fali;
    • ES-D – podłącz przyciski dzwonkowe do wejść UP/DN, aby wyzwalać falę w górę/dół (np. na schodach);
    • Ogólne parowanie RF – wciśnij „OFF” + „ON” lub „włącz” + „program” przez ok. 3 sekundy po podaniu zasilania; test: efekt fali to płynne zapalanie kolejnych sekcji, nie całych segmentów naraz.
  5. Zamontuj i uszczelnij

    Umieść sterownik w obudowie, a profil LED zabezpiecz (np. farbą – 2 warstwy). Wszystkie łączenia uszczelnij; w profilach zewnętrznych użyj silikonu. Podłącz całość do instalacji wyłącznie przez zasilacz.

  6. Testuj i kalibruj

    Włącz instalację i sprawdź płynność fali przyciskiem lub pilotem. Dostosuj prędkość oraz czas efektu w ustawieniach sterownika. Jeśli efekt nie działa: sprawdź polaryzację (+/−), napięcie i połączenie DATA.

Najważniejsze porady i wskazówki

Poniższe wskazówki pomogą uniknąć błędów i zwiększą niezawodność instalacji:

  • Bezpieczeństwo – zawsze odłącz zasilanie przed montażem i nie przekraczaj mocy sterownika (np. 24 A = 288 W @ 12 V);
  • Błędy do uniknięcia – zły typ zasilacza (prądowy zamiast napięciowego), odwrotna polaryzacja, brak stabilizacji i niewłaściwe prowadzenie przewodu DATA;
  • Zaawansowane – na schodach stosuj ES-D z czujnikami ruchu; przy długich taśmach (>5 m) dodaj repeater sygnału lub zasilanie z obu końców;
  • Rozwiązywanie problemów – brak efektu? wykonaj reset sterownika (odłącz zasilanie na >10 s); miganie lub desynchronizacja? powtórz parowanie z kroku 4;
  • Wydajność – używaj profili z radiatorem, aby wydłużyć żywotność taśmy; dla RGB+CCT wybieraj sterowniki dedykowane do pięciu kanałów.

Ta metoda pozwala uzyskać profesjonalny efekt płynącego światła bez skomplikowanego programowania; jeśli sterownik ma aplikację, wygodnie skonfigurujesz prędkość i wzory efektów na smartfonie.
