Jak podłączyć szynoprzewód? instrukcja krok po kroku dla systemów 1-fazowych i 3-fazowych

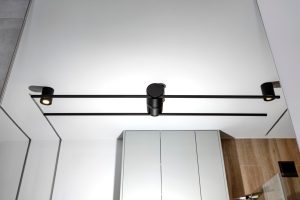

Szynoprzewód to elastyczny system oświetlenia szynowego, umożliwiający przesuwne i obrotowe mocowanie opraw LED.
Wybierz typ systemu odpowiedni do potrzeb: 1‑fazowy (prostszy i tańszy) lub 3‑fazowy (trzy niezależne tory zasilania, sterowanie grupami opraw).
Instrukcja obejmuje montaż natynkowy (najpopularniejszy), podtynkowy oraz kluczowe różnice w podłączeniu elektrycznym.
Narzędzia i materiały potrzebne
Przygotuj poniższe elementy przed rozpoczęciem montażu:
- szynoprzewody – długości dopasowane do projektu; możliwe łączenie odcinków (np. 1 m + 2 m) przy użyciu łączników;
- element zasilający – kostka z wpięciami będąca jedynym punktem styku z siecią; sprawdź zgodność z normą PN-EN 60598;
- łączniki i zakończenia – proste, narożne (np. L) oraz końcówki/kaptury do zamknięcia torów;
- elementy montażowe i narzędzia – kołki rozporowe, wkręty, śrubokręt, wiertarka (wiertło do metalu i betonu), miernik napięcia, centymetr, ołówek;
- oprawy oświetleniowe – kompatybilne z wybranym typem szyny (1‑fazową lub 3‑fazową);
- zasilacz 48 V (dla systemów magnetycznych) – dedykowany, stosowany zamiast zasilania 230 V.
Wskazówka – kupuj elementy od jednego producenta (filtruj po marce, kolorze, liczbie faz i sposobie montażu: natynkowy/podtynkowy). Sprawdź normę PN-EN 60598 (bezpieczeństwo opraw oświetleniowych).
Krok 1 – planowanie i przygotowanie
Zanim zaczniesz, wykonaj poniższe przygotowania:
- Określ układ szyn (prosta linia, L, T, krzyż, kwadrat) i pozycję elementu zasilającego – to jedyne miejsce podłączenia do sieci.
- Podciągnij instalację elektryczną do tego miejsca (1‑fazowa: L + N + PE; 3‑fazowa: L1 + L2 + L3 + N + PE).
- Wyłącz zasilanie w rozdzielni i sprawdź miernikiem napięcia, czy na przewodach jest 0 V.
- Wyczyść i wysusz powierzchnię montażu (sufit podwieszany lub natynkowy).
Porada – dla sufitu podwieszanego (podtynkowy): mocuj szyny przed przykręceniem płyt g‑k, aby zlicować z sufitem. Na gotowym suficie: wytnij rowki pod szyny z rantem (montaż niezlicowany).
Krok 2 – montaż szyn
Postępuj zgodnie z poniższymi krokami montażowymi:
- Przyłóż szynę do sufitu i zaznacz ołówkiem otwory montażowe (fabryczne lub wcześniej wywiercone).
- Wywierć otwory w suficie i włóż kołki rozporowe.
- Przykręć szyny wkrętami, zachowując odstępy i punkty mocowań zalecane przez producenta.
- Połącz sekcje za pomocą łączników (proste/narożne) i zamknij końce kapturami.
Wskazówka – precyzja mocowania zapewnia estetykę i stabilność. Unikaj luzów; przy dłuższych odcinkach docinaj pod kątem i łącz zgodnie z zaleceniami.
Krok 3 – podłączenie elektryczne: 1‑fazowy vs 3‑fazowy
Wyłącz prąd przed każdym podłączeniem! Użyj elementu zasilającego z kostką wpięć (oznaczenia: L/N/PE lub L1–L3/N/PE).
Różnice w okablowaniu prezentuje poniższa tabela:
| Typ szynoprzewodu | Schemat podłączenia (do kostki zasilającej) | Uwagi |
|---|---|---|
| 1‑fazowy |
L (brązowy/czarny) do L. N (niebieski) do N. PE (żółto‑zielony) do PE. Wszystkie oprawy zasilane z jednej fazy (do 16 A maks.). |
Prostszy i tańszy. Prąd rozchodzi się po całej szynie jednym torem fazowym. Schemat: sieć → kostka → szyna (jeden tor fazy). |
| 3‑fazowy |
L1, L2, L3 (np. brązowy, czarny, szary) do L1/L2/L3. N do N. PE do PE. Oprawy przypisz do faz (np. L1 = grupa 1). |
Niezależne grupy opraw (oddzielne tory). Schemat: sieć 3‑fazowa → kostka → trzy tory w szynie. Maksymalne obciążenie na tor: zgodnie ze specyfikacją (np. 16 A/tor). |
Wykonaj połączenie w następującej kolejności:
- Otwórz element zasilający, wsuń przewody z sieci oraz z szyny (zgodnie z oznaczeniami).
- Dokręć zaciski, sprawdź izolację i upewnij się, że nie ma luźnych żył.
- Dla systemów magnetycznych podłącz dedykowany zasilacz 48 V zamiast sieci 230 V.
Schemat tekstowy (uproszczony):
Sieć elektryczna
├── 1-fazowy:
│ ├── L --- Kostka (L) --- Szyna (tor 1) --- Oprawy
│ ├── N --- Kostka (N) --- Szyna (tor N)
│ └── PE -- Kostka (PE) -- Szyna (PE)
├── 3-fazowy:
│ ├── L1 -- Kostka (L1) --- Szyna (tor 1) --- Oprawy gr.1
│ ├── L2 -- Kostka (L2) --- Szyna (tor 2) --- Oprawy gr.2
│ ├── L3 -- Kostka (L3) --- Szyna (tor 3) --- Oprawy gr.3
│ ├── N --- Kostka (N)
│ └── PE -- Kostka (PE)
Porady bezpieczeństwa:
- przekrój przewodów – stosuj kable o przekroju co najmniej 1,5 mm², dopasowując je do spodziewanego obciążenia;
- moc i obciążenie – nie przekraczaj mocy toru/szyny (np. ok. 3500 W dla instalacji 1‑fazowej, o ile producent nie określi inaczej);
- uprawnienia i kontrola – jeśli nie masz doświadczenia, zleć podłączenie elektrykowi z uprawnieniami; trzymaj się norm PN‑HD 60364.
Krok 4 – montaż opraw i testowanie
Po zakończeniu podłączeń wykonaj testowe uruchomienie zgodnie z poniższą procedurą:
- Włącz zasilanie dopiero po zakończeniu wszystkich połączeń.
- Wsuń oprawy w szynę (bez narzędzi), ustaw ich kąt i pozycję.
- Przetestuj działanie: włącz oświetlenie, sprawdź napięcia, brak zwarć oraz stabilność połączeń i równomierne świecenie.
- Zabezpiecz końce szyn osłonami/kapturami.
Najważniejsze wskazówki i błędy do uniknięcia
Poniższe punkty pomogą Ci uniknąć typowych problemów podczas montażu:
- bezpieczeństwo – zawsze wyłącz prąd i weryfikuj brak napięcia miernikiem; stosuj się do norm PN‑HD 60364;
- dobór systemu – wybierz 1‑fazowy do mniejszych pomieszczeń, a 3‑fazowy do większych przestrzeni (łatwiejsze równoważenie obciążenia faz);
- diagnostyka – brak zasilania? sprawdź podłączenia w kostce i przypisanie faz; przegrzewanie? zmniejsz obciążenie lub rozdziel oprawy na inne tory;
- montaż podtynkowy – dla montażu zlicowanego mocuj szyny przed przykręceniem płyt g‑k;
- konserwacja – oprawy możesz przesuwać po szynie; czyść elementy suchą, miękką ściereczką.
Ta instalacja jest osiągalna dla majsterkowiczów, jednak w razie wątpliwości skonsultuj się z elektrykiem z uprawnieniami. Prawidłowy montaż trwa zazwyczaj 1–2 godziny.
