Jak podłączyć taśmę LED do włącznika światła?

Jak podłączyć taśmę LED do włącznika światła – szczegółowa instrukcja krok po kroku

Podłączenie taśmy LED do ściennego włącznika światła wymaga zasilacza przekształcającego napięcie 230 V na 12 V lub 24 V, ominięcia włącznika przez przewody neutralny (N) i ochronny (PE) oraz przerwania przewodu fazowego (L) przez włącznik. Prace przy instalacji elektrycznej powinien wykonywać uprawniony elektryk – jeśli nie masz uprawnień, nie ryzykuj.

Co będziesz potrzebować?

Zbierz elementy przed startem, by uniknąć przerw:

• taśma LED – 12 V lub 24 V, jednokolorowa lub RGB; oblicz długość i moc, np. 5 m taśmy 14,4 W/m wymaga zasilacza min. 75–100 W z zapasem 20%;
• zasilacz LED – dopasowany do mocy taśmy (do kuchni/łazienki wybierz wodoodporny IP65+);
• włącznik ścienny – tradycyjny lub dotykowy na 230 V (jednobiegunowy do prostego włącz/wyłącz);
• przewody – elastyczne: L (brązowy/czarny), N (niebieski), PE (żółto-zielony) oraz peszle do prowadzenia instalacji;
• narzędzia – lutownica lub złącza zaciskowe, multimetr, nożyczki, taśma izolacyjna, profile aluminiowe do odprowadzania ciepła i ochrony;
• puszka podtynkowa – pod włącznik ścienny.

Krok po kroku – montaż z włącznikiem ściennym (podtynkowy)

1. Wyłącz zasilanie w rozdzielni i sprawdź multimetrem brak napięcia. Bezpieczeństwo jest najważniejsze – nigdy nie pracuj pod napięciem.

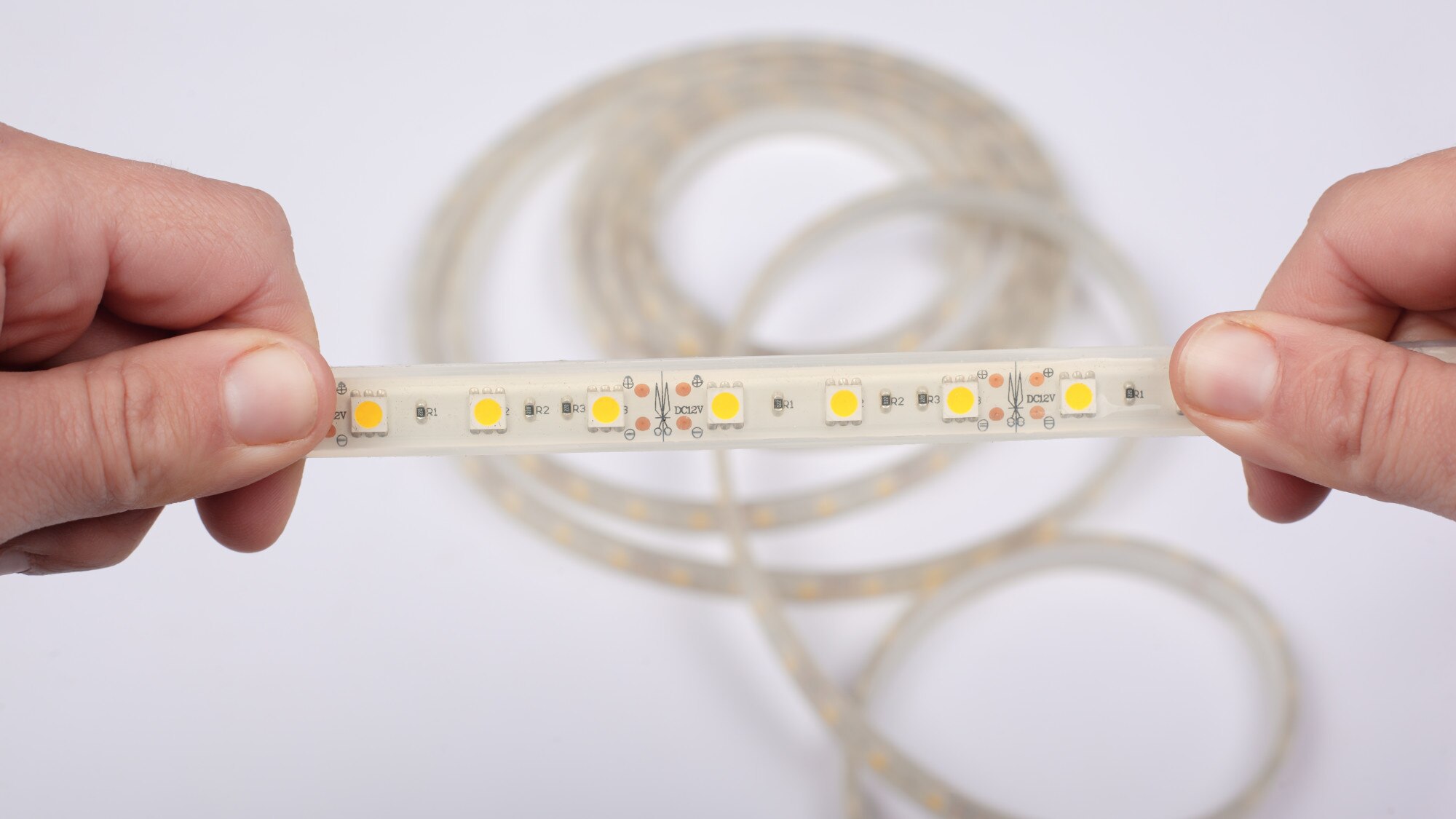

2. Przygotuj taśmę LED – zmierz i przytnij wyłącznie w wyznaczonych miejscach (oznaczenia cięcia). Podłącz przewody: czerwony do +, czarny do –; dla RGB zastosuj osobne wyjścia R/G/B. Sprawdź polaryzację – odwrotna może uszkodzić taśmę.

3. Zamontuj puszkę i poprowadź przewody – w miejscu włącznika zainstaluj puszkę podtynkową. Z rozdzielni doprowadź L do wejścia włącznika, a N i PE bezpośrednio do zasilacza (omijają włącznik). Z wyjścia włącznika (L’) poprowadź przewód do wejścia zasilacza 230 V. Użyj peszli dla ochrony i łatwiejszego serwisu.

4. Podłącz w puszce włącznika – przewód L do zacisku wejściowego włącznika, wyjście L’ do zasilacza. N i PE podłącz bezpośrednio do zasilacza. Zadbaj o solidną izolację połączeń.

5. Podłącz stronę niskonapięciową – wyjście zasilacza 12/24 V DC podłącz do taśmy: + do czerwonego, – do czarnego. Dla odcinków dłuższych niż 5 m zasilaj z obu stron lub centralnie, aby ograniczyć spadki napięcia.

6. Zamontuj elementy – przyklej taśmę do profilu aluminiowego (lepsze chłodzenie i estetyka). Przewody ukryj w listwach maskujących, aby uniknąć uszkodzeń mechanicznych.

7. Testuj – włącz zasilanie i sprawdź działanie włącznika. Zmierz napięcie multimetrem. Jeśli nie działa: sprawdź polaryzację, połączenia oraz bezpieczniki w zasilaczu.

Schemat podłączenia (tekstowy)

Poniżej znajdziesz schemat połączeń w formie tekstowej:

Rozdzielnia (230 V) ── L ── [WŁĄCZNIK] ── L' ──┐
│ │
N ─────────────────────────────────────────────┤
└── Zasilacz (230 V → 12/24 V) ── + ── Taśma LED
PE ───────────────────────────────────────────────────────────────────────────── ── –

Włącznik przerywa wyłącznie przewód L; przewody N i PE są podłączone stale.

Warianty sterowania (bez kucia ścian)

Jeśli nie chcesz ingerować w istniejącą instalację, rozważ te opcje:

• dotykowy/czujnikowy (12/24 V) – montowany między zasilaczem a taśmą;
• pilot/aplikacja/RF – sterownik między zasilaczem a taśmą, a nadajnik montowany na ścianie;
• podwójny włącznik – jeden tor dla taśmy LED, niezależnie od głównego oświetlenia.

Wskazówki, porady i błędy do uniknięcia

Przed zakończeniem montażu zwróć uwagę na najczęstsze problemy i dobre praktyki:

• bezpieczeństwo – zawsze wyłącz prąd i korzystaj z wyłącznika różnicowoprądowego (RCD); nie przeciążaj zasilacza – zapas mocy 20–30%;
• błędy – nie skracaj taśmy poza liniami cięcia; nie lutuj pod napięciem; nie ignoruj polaryzacji przewodów;
• estetyka i chłodzenie – profile aluminiowe rozpraszają ciepło i zapobiegają przegrzaniu; przewody prowadź w listwach;
• wilgoć – do wilgotnych pomieszczeń stosuj taśmy i zasilacze o klasie IP65+;
• dłuższe odcinki – stosuj podwójne lub centralne zasilanie, aby ograniczyć spadki napięcia;
• diagnostyka – migotanie oznacza zwykle zły zasilacz; nierówne świecenie to spadki napięcia – zastosuj grubsze przewody lub dodatkowe punkty zasilania.

Metoda działa z istniejącą instalacją, ale podczas remontu zaplanuj peszle na przyszłe przewody i sterowniki. W przypadku RGB dodaj odpowiedni sterownik za zasilaczem, przed taśmą.
