Zanim zaczniesz montaż, upewnij się, że posiadasz wszystkie elementy:

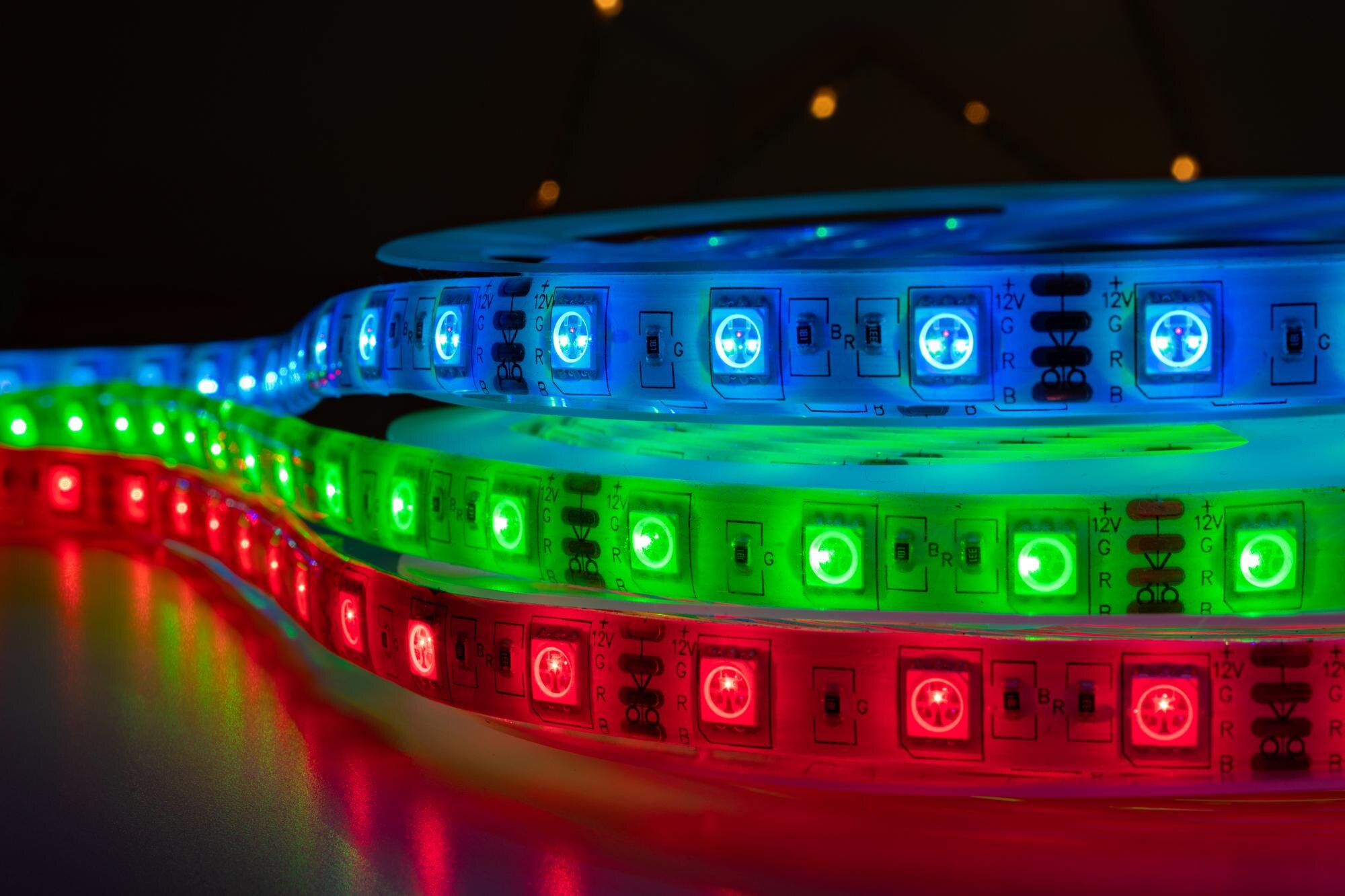

- taśma LED RGB – wielokolorowa, wyposażona w cztery przewody wychodzące z taśmy (w przeciwieństwie do zwykłych taśm LED, które mają dwa przewody);
- sterownik RGB (kontroler) – urządzenie przejmujące kontrolę nad wyborem barwy i jasnością światła;
- zasilacz – musi być stałonapięciowy, stabilizowany, przeznaczony dla technologii LED;
- pilot zdalnego sterowania – zwykle dołączony do zestawu.
Wybór odpowiedniego zasilacza
Moc zasilacza jest kluczowa dla prawidłowego działania. Oblicz ją w następujący sposób:
- Pomnóż długość taśmy przez jej moc znamionową na metr.
- Dodaj 10% zapasu na ewentualne straty.
- Wybierz zasilacz co najmniej równy uzyskanej wartości (może być mocniejszy, ale nigdy słabszy).
Na przykład: taśma 5 m o mocy 12 W/m = 60 W + 10% = 66 W, więc potrzebujesz zasilacza o mocy minimum 66 W.
Instrukcja podłączenia – krok po kroku
Krok 1 – przygotowanie powierzchni i montaż taśmy
Taśma LED posiada warstwę klejącą na tylnej stronie – przygotuj podłoże i zamocuj ją zgodnie z poniższymi wskazówkami:
- wyczyść powierzchnię montażową (powinna być czysta, sucha, płaska, bez kurzu i wilgoci),
- zdejmuj paski ochronne stopniowo,
- przyklejaj taśmę bez nadmiernej siły,
- przycinaj wyłącznie w oznaczonych miejscach – nie grozi to uszkodzeniem diod.
Krok 2 – podłączenie taśmy LED do sterownika (najpopularniejsza metoda)
Sterownik RGB podłączamy między zasilaczem a taśmą LED. Wykonaj kolejno poniższe czynności:
| Krok | Czynność |
|---|---|
| 1 | Zidentyfikuj cztery przewody wychodzące z taśmy LED RGB. |
| 2 | Połącz je z odpowiednimi portami sterownika – taśma zwykle posiada 4-biegunowy przewód. |
| 3 | Upewnij się, że przewody są prawidłowo dopasowane do oznaczeń na sterowniku. |
| 4 | Jeśli zestaw posiada gotowe wtyczki i gniazda, połącz je bezpośrednio. |
Ważne: zwróć uwagę na oznaczenia na sterowniku: R, G, B, V+ (lub +12V/+24V). Kolory przewodów muszą odpowiadać właściwym zaciskom – zielony do G, czerwony do R, niebieski do B, przewód wspólny do V+.
Krok 3 – podłączenie sterownika do zasilacza
Po połączeniu taśmy ze sterownikiem wykonaj następujące działania:
- podłącz zasilanie – przewody zasilacza wepnij do wejścia zasilania sterownika;
- sprawdź zgodność złączy – strzałki na wtyczce i gnieździe muszą być skierowane na siebie;
- zachowaj prawidłową polaryzację – plus (+) do dodatniego, minus (–) do ujemnego;
- kontroluj kolejność – odwrotne podłączenie uniemożliwi działanie układu.
Krok 4 – podłączenie do zasilania
Podłącz wtyczkę sieciową zasilacza do gniazdka. Upewnij się, że zasilacz jest przeznaczony do technologii LED i spełnia wymagane parametry mocy.
Krok 5 – praca z pilotem
Odbiornik podczerwieni sterownika powinien być widoczny i niezasłonięty. Za pomocą pilota zmienisz kolory, jasność i tryby świecenia taśmy.
Alternatywne metody łączenia (bez gotowych złączek)
Jeśli komponenty nie posiadają gotowych wtyczek i gniazd, skorzystaj z jednej z poniższych metod:
Łączenie za pomocą szybkozłączek (bez lutowania)
Postępuj zgodnie z tym prostym schematem:
- dopasuj przewody – zachowaj zgodność z oznaczeniami
R,G,B,V+; - połącz kolory z kolorami – zielony z zielonym, czerwony z czerwonym, niebieski z niebieskim, przewód wspólny do
V+; - zaciśnij szybkozłączki – to bezpieczna metoda, niewymagająca specjalistycznych umiejętności.
Łączenie za pomocą lutownicy (dla zaawansowanych)
Jeśli nie posiadasz szybkozłączek lub potrzebujesz trwałego połączenia:
- po przycięciu taśmy na pożądaną długość przygotuj i odizoluj końce przewodów,
- użyj lutownicy do połączenia przewodów, zachowując krótkie czasy grzania,
- pracuj ostrożnie – metoda wymaga doświadczenia, aby nie uszkodzić elementów.
Podłączanie wielu taśm LED do jednego zasilacza
Jeśli montujesz taśmę LED o łącznej długości powyżej 5 metrów, zastosuj się do tych zasad dla równomiernej jasności:
- najlepiej doprowadź zasilanie do środka odcinka,
- taki układ minimalizuje spadki napięcia i wyrównuje moc świecenia,
- możesz zasilić oddzielne sekcje taśmy, korzystając z odpowiednich złączników lub przewodów rozdzielczych.
Ważne porady i wskazówki
Aby uniknąć najczęstszych błędów i zapewnić niezawodną pracę instalacji, pamiętaj o poniższych zasadach:
- Sprawdź polaryzację – prawidłowe podłączenie dodatniego i ujemnego bieguna jest kluczowe;
- Nie pomylaj kolorów przewodów – szczególnie przy taśmach RGB+CCT, gdzie błędne połączenie spowoduje nieprawidłowe kolory (np. zamiast ciepłej bieli uzyskasz zimną barwę);
- Zabezpiecz wszystkie połączenia – luźne przewody mogą powodować migotanie, przegrzewanie i spadki jasności;
- Przechowuj instrukcje zestawu – każdy komplet może mieć specyficzne wymagania dotyczące napięcia i mocy;
- Umieść sterownik w łatwo dostępnym miejscu – można go przymocować śrubami, opaską zaciskową lub taśmą dwustronną.
Prawidłowe podłączenie taśmy LED RGB ze sterownikiem gwarantuje pełną kontrolę nad kolorami i efektami oraz bezpieczną, stabilną pracę całego układu.
