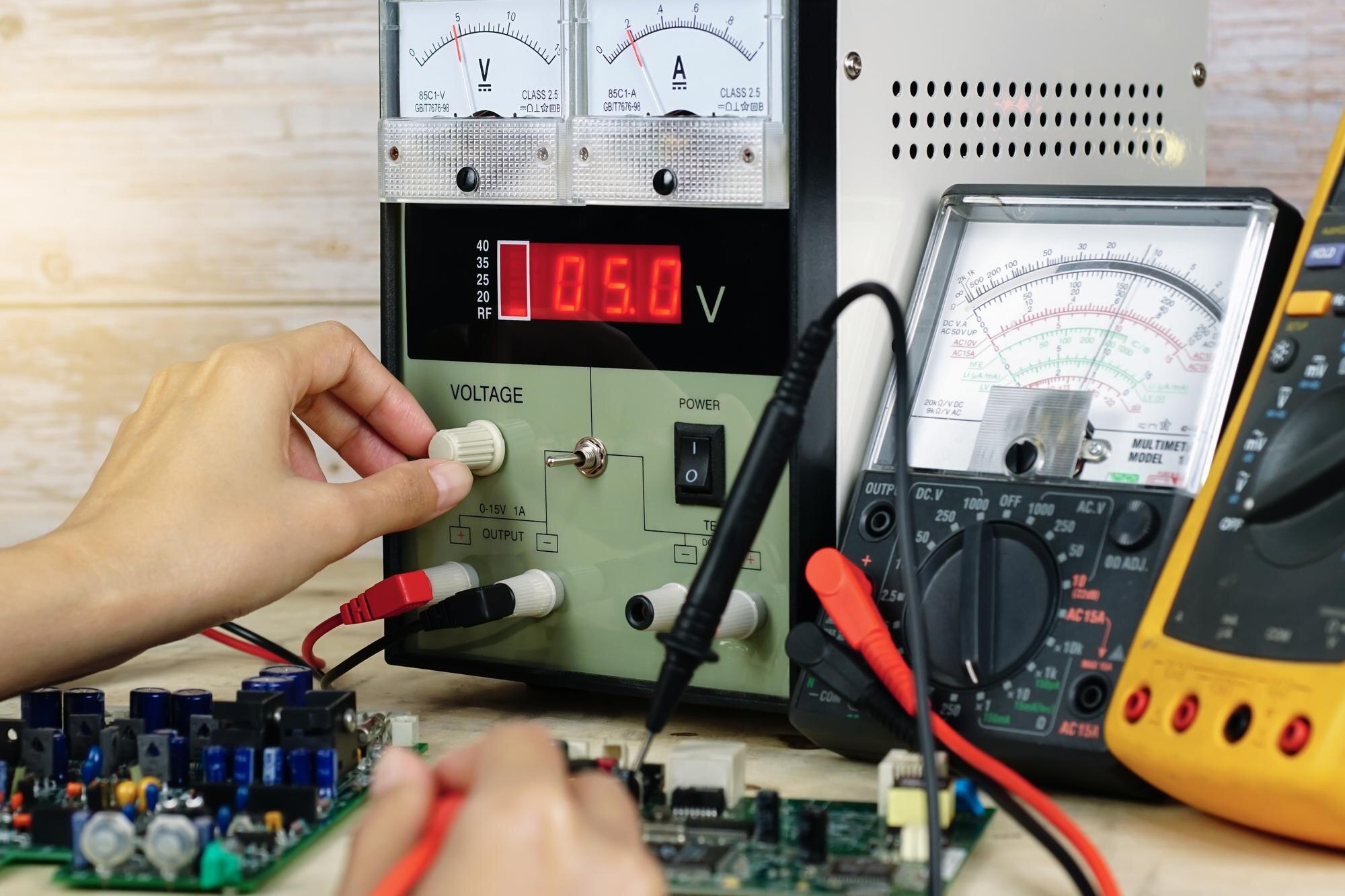

Woltomierz mierzy napięcie i zawsze podłącza się równolegle do obwodu. Amperomierz mierzy natężenie prądu i zawsze podłącza się szeregowo do obwodu.
Pomylenie tych połączeń może natychmiast uszkodzić miernik i elementy obwodu.
Właściwe podłączenie decyduje o dokładności pomiarów oraz bezpieczeństwie użytkownika i sprzętu.
Procedura bezpieczeństwa – krok wstępny
Przed każdą pracą przy obwodzie elektrycznym wykonaj poniższe czynności:
- wyłącz zasilanie obwodu,
- upewnij się, że prąd faktycznie nie płynie przez obwód,
- zasilanie włącz dopiero po prawidłowym podłączeniu mierników.
Podłączenie woltomierza – instrukcja krok po kroku
Krok 1: Przygotowanie. Wyłącz zasilanie obwodu i zidentyfikuj miejsce, gdzie chcesz zmierzyć napięcie.
Krok 2: Połączenie równoległe. Woltomierz podłącz równolegle do elementu lub sekcji obwodu, której napięcie chcesz zmierzyć. Końcówki miernika przyłóż bezpośrednio do dwóch punktów, między którymi mierzysz różnicę potencjałów.
Krok 3: Prawidłowa polaryzacja. Przewód czerwony podłącz do dodatniego bieguna (punktu o wyższym potencjale), a przewód czarny do bieguna ujemnego (punktu o niższym potencjale).
Krok 4: Podłączenie do miernika. Przewód czerwony wepnij do gniazda oznaczonego symbolem V, a przewód czarny do gniazda COM lub GND.
Krok 5: Włączenie zasilania. Po upewnieniu się, że wszystkie połączenia są prawidłowe, włącz zasilanie obwodu.
Podłączenie amperomierza – instrukcja krok po kroku
Krok 1: Przygotowanie. Wyłącz zasilanie i zidentyfikuj miejsce w obwodzie, gdzie chcesz zmierzyć natężenie prądu.
Krok 2: Przerwanie obwodu. W przeciwieństwie do woltomierza, amperomierz wymaga fizycznej ingerencji – przerwij przewód w wybranym punkcie obwodu.
Krok 3: Połączenie szeregowe. Włącz amperomierz szeregowo, aby cały mierzony prąd przepływał przez jego zaciski.
Krok 4: Prawidłowa polaryzacja. Przewód czarny podłącz do masy (ujemnego bieguna), a przewód czerwony do punktu, z którego mierzysz prąd.
Krok 5: Kontrola polaryzacji. Czarny przewód musi być po stronie ujemnej zasilania; odwrotne podłączenie grozi uszkodzeniem miernika.
Krok 6: Sprawdzenie zakresu. Zawsze sprawdź maksymalny prąd i wybierz właściwe gniazdo (A/mA) w mierniku, aby uniknąć uszkodzenia.
Krok 7: Włączenie zasilania. Po upewnieniu się, że wszystkie połączenia są prawidłowe, włącz zasilanie obwodu.
Urządzenia z wbudowanym bocznikiem: przewody pomiarowe podłącz do dedykowanych zacisków oznaczonych do pomiaru prądu.
Najczęstsze błędy do uniknięcia
Poniżej znajdziesz typowe błędy i sposoby, aby ich uniknąć podczas pomiarów:
| Błąd | Konsekwencja | Jak uniknąć |
|---|---|---|
| Podłączenie amperomierza równolegle zamiast szeregowo | Poważne uszkodzenie miernika | Amperomierz zawsze szeregowo, woltomierz zawsze równolegle. |
| Niewłaściwa polaryzacja | Uszkodzenie urządzenia lub brak pomiaru | czarny → masa/ujemny biegun, czerwony → dodatni |
| Praca pod napięciem | Porażenie prądem, uszkodzenie urządzenia | wyłącz zasilanie przed każdym podłączeniem |
| Przekroczenie zakresu miernika | Trwałe uszkodzenie | sprawdź maksymalne wartości dla danego miernika |
