Jak podłączyć włącznik schodowy podwójny krzyżowy? Szczegółowa instrukcja krok po kroku
Włącznik schodowy podwójny krzyżowy (łącznik krzyżowy podwójny) umożliwia sterowanie dwoma niezależnymi obwodami oświetleniowymi z trzech lub więcej punktów (np. parter, półpiętro, piętro), umieszczając go pomiędzy dwoma włącznikami schodowymi podwójnymi. Schemat połączeń przypomina wariant pojedynczy, lecz wymaga czterech przewodów podróżnikowych między łącznikami (zwykle czarny, szary i dwa dodatkowe).
Wymagane elementy i założenia
Aby przeprowadzić montaż sprawnie i bezpiecznie, przygotuj następujące elementy:
- 2 włączniki schodowe podwójne – początkowy i końcowy;
- 1 lub więcej włączników krzyżowych podwójnych – montowane pomiędzy włącznikami schodowymi;
- przewody – fazowy L (brązowy), neutralny N (niebieski), ochronny PE (żółto‑zielony), podróżnikowe (czarny, szary itp.);
- akcesoria montażowe – puszki instalacyjne, złączki WAGO, narzędzia, multimetr do pomiarów;
- instalacja dla dwóch lamp – każdy klawisz steruje jedną lampą niezależnie;
- napięcie: 230 V AC – rozwiązanie sprawdza się w budynkach wielopoziomowych.
Bezpieczeństwo przede wszystkim – pamiętaj o kluczowych zasadach przed rozpoczęciem prac:
- wyłącz zasilanie w rozdzielnicy i sprawdź multimetrem brak napięcia w puszkach,
- pracuj w suchym otoczeniu i używaj narzędzi z izolowanymi rękojeściami,
- jeśli nie masz doświadczenia, skorzystaj z usług elektryka – błędy grożą porażeniem prądem lub pożarem,
- sprawdź schemat na obudowie łączników – strzałki wskazują wejścia i wyjścia.
Krok po kroku: podłączenie dla trzech punktów (2 schodowe + 1 krzyżowy podwójny)
Postępuj zgodnie z poniższą procedurą:
- Przygotuj puszkę początkową (włącznik schodowy podwójny nr 1, np. u dołu schodów):
- doprowadź przewód zasilający YDY 3×1,5 mm² – fazę (L) podłącz do zacisku wspólnego L1 (czerwony/oznaczony),
- podłącz 4 przewody podróżnikowe (np. 2× czarny, 2× szary) do zacisków przełączających – po dwa na każdy obwód (dla dwóch lamp),
- nie podłączaj tu N i PE do łącznika – połącz je złączkami w puszce i poprowadź dalej do lamp.
- Podłącz puszkę środkową (włącznik krzyżowy podwójny):
- na wejścia łącznika podłącz 4 przewody podróżnikowe przychodzące z puszki nr 1 (oznaczenie „we”),
- na wyjścia podłącz kolejne 4 przewody podróżnikowe prowadzące do puszki końcowej (oznaczenie „wy”),
- przewody N i PE ominą łącznik – połącz je przelotowo złączkami instalacyjnymi,
- łącznik krzyżowy „krzyżuje” pary przewodów, dzięki czemu umożliwia sterowanie z punktu pośredniego.
- Podłącz puszkę końcową (włącznik schodowy podwójny nr 2, np. na górze):
- podłącz 4 przewody podróżnikowe z łącznika krzyżowego do zacisków przełączających (po dwa na obwód),
- z zacisków wspólnych L1 i L2 wyprowadź fazy do lamp nr 1 i nr 2 (brązowy przewód do każdej lampy),
- przewody N i PE podłącz bezpośrednio do lamp (lub przelotowo w puszkach).

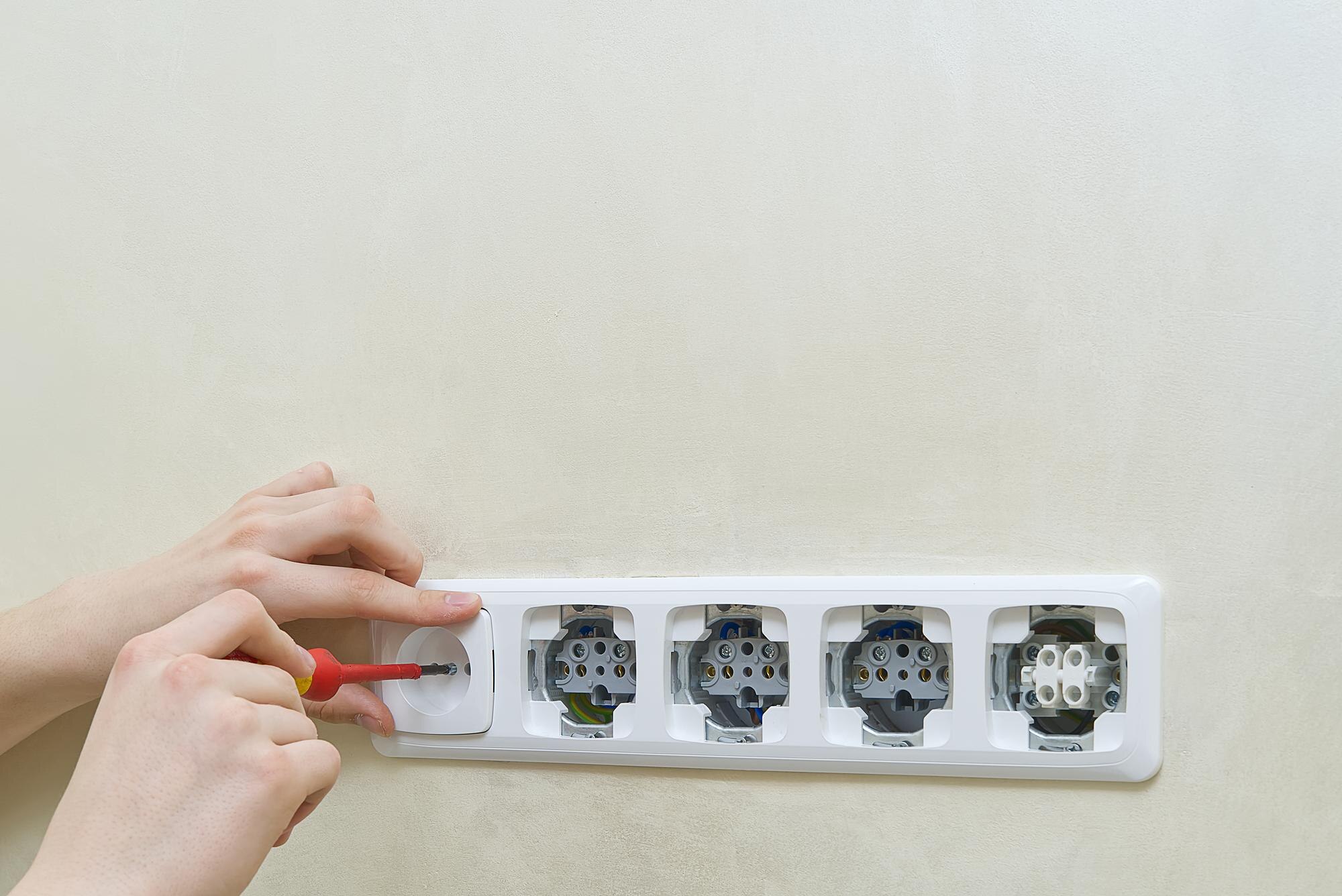

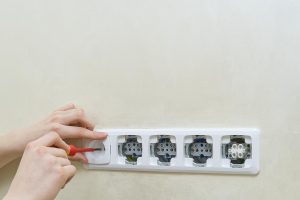

- Zamocuj mechanizmy i osprzęt:
- wsuń łączniki do puszek i równomiernie dokręć śruby montażowe,
- załóż ramki wewnętrzne, klawisze oraz ramki zewnętrzne zgodnie z instrukcją producenta,
- w przypadku wersji dotykowych wykonaj parowanie (przytrzymaj do pulsowania i potwierdź na drugim łączniku).
- Przeprowadź test instalacji:
- włącz zasilanie w rozdzielnicy,
- sprawdź, czy każdy klawisz steruje przypisaną lampą z każdego punktu,
- multimetrem zweryfikuj, czy faza przełącza się między przewodami podróżnikowymi,
- jeśli coś nie działa, sprawdź połączenia, kolory przewodów oraz polaryzację zacisków.
Schemat uproszczony (tekstowy dla dwóch obwodów)
Poniższa tabela porządkuje kluczowe połączenia w trzech punktach instalacji:
| Punkt | Zaciski włącznika schodowego podwójnego | Podróżnikowe (4 szt.) | Do lampy |
|---|---|---|---|
| Początkowy | L (faza zasilania), 1a/2a (przełączniki) | Czarny1, Szary1, Czarny2, Szary2 → do krzyżowego | – |
| Krzyżowy | Wejścia: 4 podróżnikowe; Wyjścia: 4 podróżnikowe | Połączenia „przekrzyżowane” → do końcowego | N/PE przelotowo przez złączki |
| Końcowy | 1b/2b (przełączniki), L1/L2 (wyjścia do lamp) | 4 z krzyżowego | Faza L1 → lampa 1, L2 → lampa 2 + N/PE |
Najważniejsze porady i wskazówki
Na koniec zwróć uwagę na praktyczne wskazówki, które ułatwią montaż i diagnostykę:
- kolory przewodów – L = brązowy/czarny, przewody podróżnikowe = czarny/szary/inny, N = niebieski, PE = żółto‑zielony; zawsze oznaczaj żyły taśmą opisową;
- więcej punktów sterowania – dodaj kolejne łączniki krzyżowe podwójne, powtarzając schemat połączeń (liczba przewodów podróżnikowych odpowiednio rośnie);
- podwójny vs pojedynczy – podwójny łącznik zawiera dwa niezależne zestawy styków i steruje dwiema lampami osobno;
- częste błędy – zamiana wejść/wyjść w krzyżowym, pominięte przelotowe połączenia N/PE, zbyt krótko odizolowane żyły;
- normy i przekroje – stosuj przewody o przekroju min. 1,5 mm² i zachowaj maksymalne obciążenie 10 A na obwód (zgodnie z SEP, PN‑IEC 60884);
- modernizacja instalacji – w istniejących układach prowadź nowe odcinki przewodów w tynku lub listwach instalacyjnych.
Instalacja działa na zasadzie przełączania fazy między przewodami podróżnikowymi – światło świeci, gdy obwód jest zamknięty w każdym punkcie sterowania.
