Jak podłączyć wzmacniacz samochodowy do głośników? Szczegółowa instrukcja krok po kroku

Podłączenie wzmacniacza samochodowego do głośników wymaga bezpiecznego montażu, odpowiednich przewodów i zgodności impedancji, aby uniknąć uszkodzeń instalacji elektrycznej i sprzętu.

Zawsze odłącz ujemny biegun akumulatora przed rozpoczęciem prac – to kluczowe dla Twojego bezpieczeństwa i ochrony sprzętu.

Proces obejmuje zasilanie z akumulatora, sygnał z radia oraz wyjścia do głośników. Dopasuj impedancję głośników do specyfikacji wzmacniacza (zwykle 4–8 Ω na kanał), aby uniknąć przeciążenia.

Przygotowanie przed instalacją

Zanim zaczniesz prowadzenie przewodów i montaż urządzeń, wykonaj poniższe czynności:

• zbierz narzędzia i materiały – klipsy do tapicerki, multimetr, klucz płaski, przewody zasilające (przekrój min. 10 mm² dla +12 V), przewód uziemiający (min. 10 mm²), przewody RCA (sygnałowe), przewód zdalnego sterowania REM (0,5 mm², często niebieski), przewody głośnikowe (np. 2,5 mm²), bezpiecznik (umieszczony maks. 30 cm od akumulatora), oprawka bezpiecznika, zaciski, taśma izolacyjna;
• sprawdź kompatybilność – dopasuj moc wzmacniacza do głośników i ich impedancję (4–8 Ω na kanał; nie schodź poniżej wartości dopuszczalnej przez wzmacniacz). Przeczytaj instrukcję wzmacniacza – np. dla 2‑kanałowego zwykle podłączasz jeden głośnik na kanał;
• wybierz miejsce montażu – pod siedzeniem pasażera lub w bagażniku; zapewnij wentylację, stabilne mocowanie i dostęp do kabli. Zaplanuj trasy przewodów wzdłuż progów lub pod elementami tapicerki, z dala od źródeł wysokiej temperatury;
• uwaga – pracuj w rękawicach i unikaj zwarć. Jeśli nie masz doświadczenia, skonsultuj prace z elektrykiem samochodowym.

Krok po kroku – podłączenie

Wykonaj poniższe kroki w podanej kolejności, kontrolując połączenia na każdym etapie:

1. Odłącz akumulator – zdejmij ujemny biegun (-) akumulatora, aby uniknąć porażenia lub spięcia.
2. Podłącz uziemienie (GND) – przygotuj przewód uziemiający (min. 10 mm²), podłącz jeden koniec do zacisku GND na wzmacniaczu, a drugi do starannie oczyszczonego, niepomalowanego punktu masy w karoserii (np. fabryczna śruba, maks. 1 m od wzmacniacza). Dokręć solidnie po zeszlifowaniu farby.
3. Zainstaluj zasilanie (+12 V):
   • poprowadź czerwony przewód zasilający (min. 10 mm²) od dodatniego bieguna (+) akumulatora do zacisku +12 V lub B+ na wzmacniaczu,
   • wstaw bezpiecznik w oprawkę maks. 30 cm od akumulatora (najlepiej jak najbliżej; wartość zgodna z zaleceniem producenta),
   • prowadź przewody zasilający i uziemiający stabilnymi, odseparowanymi trasami, zabezpieczając je przed przetarciami.

   Zabezpiecz przewody przed ostrymi krawędziami i źródłami ciepła – unikniesz zwarć i spadków napięcia.

4. Podłącz sygnał z radia (RCA i REM):

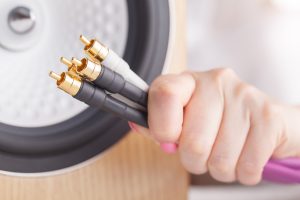

   • podłącz kable RCA (czerwony/biały) z wyjść OUTPUT/PRE‑OUT radia do wejść INPUT/LINE IN na wzmacniaczu, zachowując kanały lewy/prawy,
   • nie prowadź przewodów RCA razem z przewodami zasilającymi – zminimalizujesz ryzyko szumów i pisków alternatora,
   • podłącz przewód REM (niebieski, 0,5 mm²) z wyjścia REMOTE/REM radia do zacisku REM we wzmacniaczu – dzięki temu wzmacniacz włączy się automatycznie z radiem.

   Dbaj o separację przewodów sygnałowych od zasilających – to klucz do czystego dźwięku.

5. Podłącz głośniki:
   • użyj przewodów głośnikowych z odpowiednimi końcówkami (np. widełki lub banany),
   • podłącz wyjścia wzmacniacza (np. CH1+, CH1‑, CH2+) do zacisków głośników – plus do plusa (+), minus do minusa (‑),
   • sprawdź schemat wzmacniacza w kwestii mostkowania (np. pod subwoofer) oraz wymaganą impedancję obciążenia.

   Nie łącz głośników jednocześnie z radiem i wzmacniaczem – grozi to uszkodzeniem urządzeń.

6. Zamontuj i sprawdź:
   • przymocuj wzmacniacz stabilnie (śruby, ewentualnie taśma dwustronna o wysokiej wytrzymałości),
   • włóż bezpiecznik jako ostatni etap, następnie podłącz ujemny biegun akumulatora,
   • włącz radio – wzmacniacz powinien się uruchomić; ustaw gain na minimum i stopniowo zwiększaj, unikając przesterowania,
   • zmierz napięcia multimetrem: na +12 V powinno być 12–14 V, rezystancja masy do punktu GND powinna wynosić <0,1 Ω.

   Po wstępnym strojeniu wykonaj testy odsłuchowe i korekty ustawień filtrów.

Najważniejsze porady i wskazówki

Aby uniknąć typowych problemów i zadbać o niezawodność instalacji, pamiętaj o poniższych zasadach:

• bezpieczeństwo – najpierw podłącz GND, potem +12 V; wstępne testy przeprowadzaj przy niskim poziomie głośności, aby nie uszkodzić głośników;
• problemy? – szumy: sprawdź jakość uziemienia i separację kabli RCA od zasilających; brak dźwięku: zweryfikuj połączenia REM i RCA (czerwony – prawy, biały – lewy);
• mostkowanie – do subwoofera zwykle mostkuje się kanały (np. CH1+ i CH2‑); zawsze sprawdź schemat w instrukcji wzmacniacza;
• mocowanie kabli – używaj opasek zaciskowych, prowadź przewody stabilnie, chroń przed wilgocią, drganiami i ostrymi krawędziami;
• ustawienia – po podłączeniu zestrojenie: filtry LPF/HPF, gain ok. 1/4 mocy na start, właściwy crossover dla subwoofera;
• błędy nowicjuszy – zbyt cienkie przewody powodują spadki napięcia i nagrzewanie; ignorowanie impedancji grozi uszkodzeniem wzmacniacza i głośników.

Prawidłowo wykonana instalacja znacząco poprawia jakość dźwięku, zapewniając czystszy i mocniejszy sygnał z radia do głośników. W przypadku konkretnych modeli (np. Alpine, Autotek) zawsze sprawdź instrukcję producenta.
