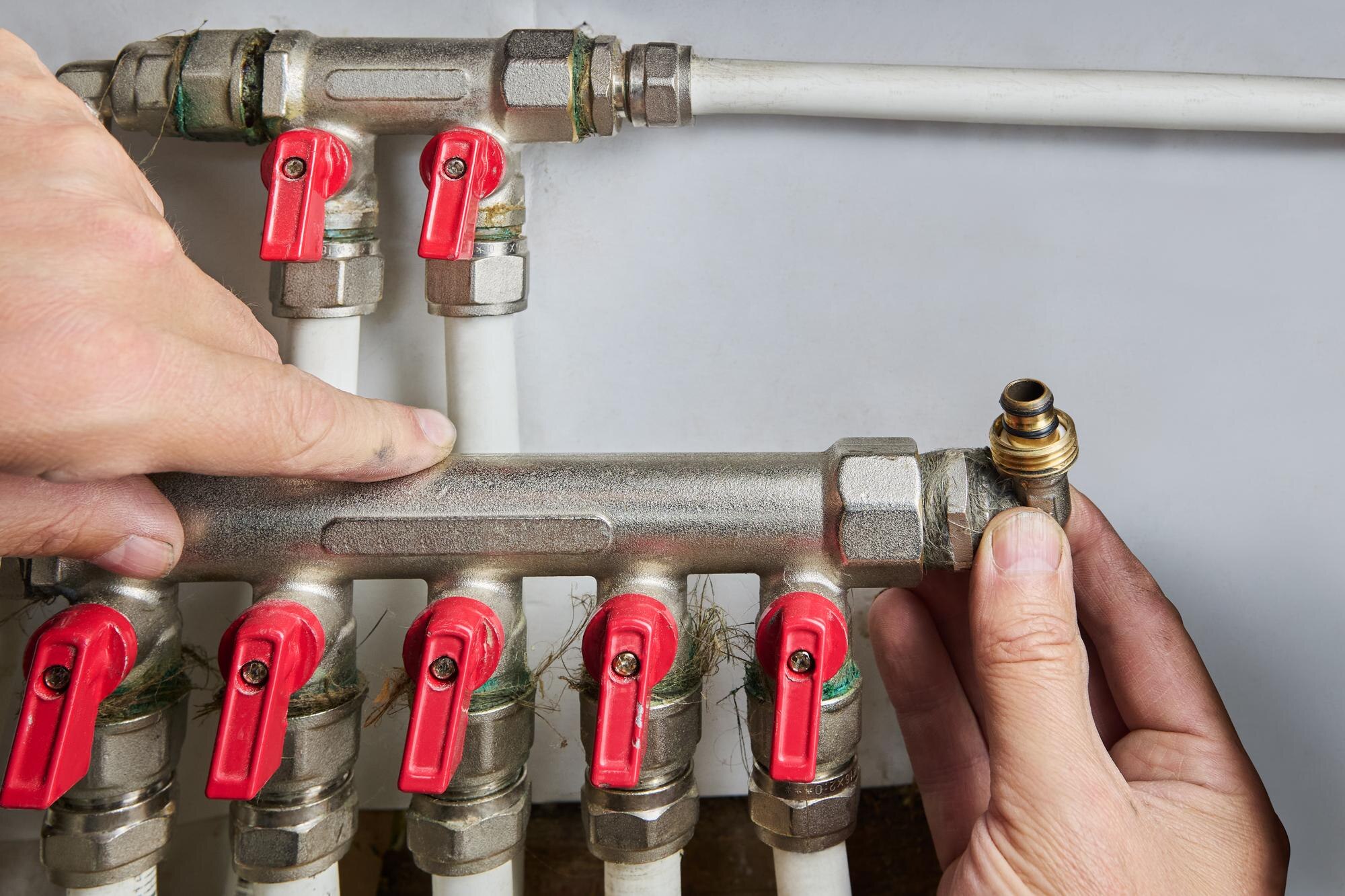

Instalator instalacji kolektora dla rur z tworzyw sztucznych z pięcioma wyjściami

Jak podłączyć zawór trójdrożny? Do pieca, podłogówki, pompy ciepła, z siłownikiem

6 min. czytania

Zawór trójdrożny – szczegółowa instrukcja montażu i podłączenia do pieca, ogrzewania podłogowego, pompy ciepła z siłownikiem

Zawór trójdrożny reguluje temperaturę w instalacji grzewczej poprzez mieszanie wody gorącej z powrotną, stabilizując pracę źródła ciepła i chroniąc instalację. Dla kotłów na paliwo stałe zaleca się utrzymywanie temperatury powrotu 55–60°C w celu ochrony przed korozją niskotemperaturową; kotły kondensacyjne i pompy ciepła powinny pracować na możliwie niskiej temperaturze zgodnie z krzywą grzewczą.

Zawór montuj w obiegu grzewczym za pompą (np. przy kotle lub pompie ciepła) albo w obiegu CWU przed pompą – zawsze zgodnie ze schematem producenta danego modelu.

Przygotowanie przed montażem

Przed rozpoczęciem prac wykonaj poniższe czynności kontrolne i przygotowawcze:

  • sprawdź schemat producenta – każdy zawór (np. ESBE VRG, ARV Afriso) ma dołączony rysunek podłączeń; zweryfikuj kierunki strzałek na korpusie (zasilanie, powrót, port mieszania);
  • wypłucz instalację – przed montażem dokładnie oczyść rury z resztek lutu, opiłków i zanieczyszczeń, aby uniknąć zatarcia lub nieszczelności zaworu;
  • zabierz narzędzia i elementy – klucze, taśmę teflonową, uszczelki, adaptery do siłownika, pokrętło, skalę (0–10 lub 10–0), kable elektryczne (żółto-zielony PE i przewody sterujące wg instrukcji);
  • bezpieczeństwo – wyłącz kocioł/pompę ciepła, odetnij zasilanie elektryczne, spuść wodę z instalacji; nigdy nie montuj zaworu na rurze do naczynia przelewowego w układach otwartych;
  • kompatybilność i nastawy – dla podłogówki ustaw krzywą grzewczą niżej niż dla grzejników (typowo 30–40°C na zasilaniu); w kotłach kondensacyjnych i pompach ciepła unikaj nadmiernie wysokich temperatur zasilania/powrotu i dobierz mieszanie do najniższej skutecznej krzywej.

Montaż dopuszczalny pionowo lub poziomo, z łatwym dostępem serwisowym. Zabezpieczaj gwinty i nie dokręcaj nadmiernie, aby nie uszkodzić korpusu.

Krok po kroku – montaż zaworu mechanicznego

Poniżej znajdziesz zalecaną kolejność czynności montażowych:

  1. Demontaż elementów regulacyjnych – zdejmij pokrętło, pierścień ze wskaźnikiem i klamrę blokującą (jeśli występuje);
  2. Podłącz hydraulikę – podłącz króćce zgodnie ze schematem producenta i oznaczeniami na korpusie:
    • najczęściej: port AB – wylot mieszanki do obiegu,
    • port A – zasilanie gorące z kotła/pompy ciepła,
    • port B – powrót z instalacji (grzejniki/podłogówka),
    • użyj odpowiednich adapterów i uszczelek; dokręcaj równomiernie bez nadmiernej siły.
  3. Ustawienie ręczne (przed montażem siłownika) – wstępnie ustaw położenie mieszania:
    • ustaw przysłonę ok. 90° między wlotami (gorąca–zimna), a następnie w położeniu pośrednim,
    • dobierz właściwą skalę (0–10 lub 10–0) do kierunku pracy zaworu,
    • załóż pierścień (wskaźnik na środek trzpienia), pokrętło (we właściwym położeniu) i skalę; sprawdź płynność ruchu.
  4. Regulacja wstępna – dla kotłów na paliwo stałe ustaw tak, aby temperatura powrotu wynosiła 55–60°C; dla kotłów kondensacyjnych i pomp ciepła dąż do możliwie niskiej temperatury zasilania/powrotu zapewniającej komfort i stabilność pracy.

Poniżej dwa najczęściej spotykane warianty wpięcia zaworu trójdrożnego w instalację:

Schemat podłączenia Źródło ciepła Obieg odbiorczy
Za pompą (CO) zasilanie z kotła/pompy → zawór mieszający → instalacja → powrót do zaworu → kocioł/pompa; dla kotła stałopalnego pilnuj 55–60°C na powrocie, dla podłogówki mieszaj do 30–45°C; dla grzejników wyższa krzywa wg zapotrzebowania.
Przed pompą (CWU) powrót z wymiennika CWU → zawór → pompa ładująca → wymiennik, nie dotyczy.

Montaż siłownika (np. ARM, ESBE, CADDI)

Siłownik automatyzuje pozycję zaworu zgodnie z sygnałem regulatora pogodowego lub pokojowego (np. TECH, AFRISO). Zapewnia stabilną temperaturę zasilania i minimalizuje ryzyko przegrzewów.

  1. Przygotuj zawór – ustaw trzpień we właściwej pozycji bazowej (frez/dziobek adaptera wskazuje kierunek zamknięcia);
  2. Zamocuj adapter – nałóż na trzpień, dociśnij do korpusu zaworu, ustaw wskaźnik między drogami;
  3. Zamontuj siłownik – nasuń na adapter, przykręć śrubą blokującą (nie dokręcaj bezpośrednio do korpusu zaworu) i wsuń klamrę zabezpieczającą;
  4. Podłączenie elektryczne – wykonaj połączenia zgodnie ze schematem producenta siłownika i sterownika:
    • przeprowadź przewody przez dławik regulatora/pieca (np. CADDI: żółto-zielony do PE, pozostałe na zaciski sterujące),
    • podłącz odpowiedni typ sterowania: 0–10 V, 3‑punktowe lub 2‑punktowe (otwórz/zamknij),
    • test: sprawdź pełny ruch ok. 90° oraz zgodność kierunków (NO/NC).
  5. Kalibracja – po montażu zamknij obudowę, włącz tryb automatyczny na regulatorze i monitoruj temperatury zasilania/powrotu podczas rozruchu.

Dla instalacji z pompą ciepła – w razie potrzeby zastosuj bufor dla stabilizacji przepływu i pracy sprężarki; dbaj o minimalny przepływ wymagany przez producenta, a mieszanie ustaw na najniższą skuteczną krzywą (typowo 25–40°C dla podłogówki).

Najważniejsze porady i wskazówki

Poniższe praktyczne wskazówki pomogą uniknąć typowych problemów i skrócą czas uruchomienia:

  • błędy do uniknięcia – odwrócone kierunki przepływu uniemożliwiają mieszanie; brak płukania instalacji zatyka zawór; nadmierne dokręcanie może pęknąć korpus;
  • testowanie – po napełnieniu włącz pompę, sprawdź szczelność, płynność ruchu zaworu i temperatury na zasilaniu/powrocie (termometry lub czujniki);
  • konserwacja – co sezon weryfikuj nastawy, oczyść/smaruj trzpień, sprawdź autokalibrację lub krańcówki siłownika; zapewnij łatwy dostęp serwisowy;
  • rozwiązywanie problemów – brak mieszania: skontroluj skalę i położenie pokrętła; siłownik nie działa: sprawdź zasilanie, bezpieczniki, typ sygnału i okablowanie sterownika.

Dla specyficznych systemów

Dostosuj konfigurację zaworu i nastawy do charakterystyki źródła ciepła oraz odbiorników:

  • podłogówka – niższe temperatury zasilania 35–45°C, najlepiej osobna grupa mieszająca dla rozdzielenia od grzejników;
  • pompa ciepła – opcjonalny bufor dla stabilizacji przepływów, mieszanie ustaw na niską krzywą (25–40°C) dla wysokiej efektywności;
  • kocioł na paliwo stałe – ochrona przed korozją niskotemperaturową: temperatura powrotu 55–60°C i zawór mieszający obowiązkowy;
  • kocioł gazowy kondensacyjny – preferuje niskie temperatury powrotu dla zjawiska kondensacji; dobierz mieszanie pod możliwie najniższą krzywą grzewczą.

W razie wątpliwości skonsultuj montaż z instalatorem – błędne podłączenie może uszkodzić urządzenie lub obniżyć sprawność instalacji. Zawsze przestrzegaj instrukcji producenta (np. Caleffi, ESBE).
