Podłączenie kabla do wtyczki wymaga zrozumienia funkcji poszczególnych żył oraz prawidłowego ich osadzenia w zaciskach wtyczki zgodnie ze standardami. Proces musi być wykonany precyzyjnie, aby zapewnić bezpieczeństwo i uniknąć zwarć.
Zrozumienie kolorów przewodów
Przed rozpoczęciem pracy zidentyfikuj funkcję każdej żyły. W Polsce obowiązuje następująca standaryzacja kolorów:
- brązowy/czarny lub czerwony – przewód fazowy (L);
- niebieski – przewód neutralny (N);
- żółto-zielony – przewód ochronny (PE).
W kablu 4‑żyłowym często występuje dodatkowa żyła (np. czarna lub szara). W instalacji jednofazowej pozostaw ją niewykorzystaną i starannie zaizolowaną – nie łącz jej z innymi żyłami.
Jeśli wtyczka ma oznaczenia zacisków, podłącz przewody zgodnie z poniższym zestawieniem:
| Oznaczenie zacisku | Funkcja | Typowy kolor przewodu |
|---|---|---|
| L | faza | brązowy/czarny lub czerwony |
| N | neutralny | niebieski |
| PE | ochronny (uziemienie) | żółto-zielony |
Niezbędne narzędzia i materiały
Do bezpiecznego podłączenia kabla przygotuj następujące akcesoria:
- narzędzie do ściągania izolacji,
- nożyk lub obcinaczki do kabli,
- śrubokręt dopasowany do śrub wtyczki,
- multimetr do sprawdzenia ciągłości i zwarć,
- próbnik napięcia,
- tulejki kablowe do linek (jeśli przewód jest wielodrutowy).
Instrukcja krok po kroku
Postępuj według poniższych kroków, aby prawidłowo zamontować przewody we wtyczce:
- Wyłącz zasilanie obwodu i upewnij się, że nie ma napięcia. Sprawdź próbnikiem lub multimetrem, czy przewody są bezpieczne do pracy.
- Rozkręć wtyczkę i sprawdź jej wnętrze. Zlokalizuj oznaczenia zacisków L, N i PE oraz element odciążenia przewodu (uchwyt/klamra).

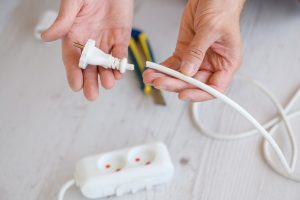

- Przygotuj kabel. Usuń zewnętrzny płaszcz na ok. 30–50 mm, a z każdej żyły ściągnij izolację na 6–8 mm. Uporządkuj i lekko skręć miedziane druciki; dla przewodów linkowych załóż tulejki.
- Podłącz żyły do właściwych zacisków. Brązowy/czarny do L (faza), niebieski do N (neutralny), żółto‑zielony do PE (ochronny). W kablu 4‑żyłowym niewykorzystaną żyłę odizoluj i zabezpiecz termokurczem lub taśmą. Nigdy nie łącz dwóch przewodów fazowych w jednym zacisku.
- Dokręć śruby zacisków z wyczuciem. Ułóż żyły tak, aby nie były naprężone i nie dotykały się wzajemnie. Zamocuj zacisk odciążający, aby wciągnięcie kabla nie przenosiło sił na zaciski.
- Wykonaj testy przed zamknięciem obudowy. Sprawdź multimetrem ciągłość każdego połączenia oraz brak zwarć między L–N, L–PE i N–PE. Nie włączaj zasilania, dopóki pomiary nie wykażą braku zwarć.
- Zamknij i skręć obudowę wtyczki, a następnie włącz zasilanie. Obserwuj działanie podłączonego urządzenia i kontroluj, czy nie występuje przegrzewanie wtyczki.
Ważne porady i wskazówki
- dobierz odpowiednie narzędzia – wysokiej jakości ściągacz izolacji, śrubokręt i multimetr ułatwią pracę i zwiększą bezpieczeństwo;
- stosuj tulejki – przy przewodach linkowych używaj tulejek kablowych, by zapobiec rozwarstwianiu żył i poprawić kontakt w zacisku;
- dokładnie dokręcaj – zbyt luźne połączenia powodują grzanie i ryzyko uszkodzeń, a zbyt mocne mogą uszkodzić żyłę;
- nie pomijaj testów – zawsze sprawdź ciągłość i brak zwarć multimetrem przed uruchomieniem instalacji;
- masz wątpliwości – skonsultuj się z wykwalifikowanym elektrykiem lub zleć mu wykonanie podłączenia.
Prawidłowe podłączenie kabla do wtyczki to klucz do bezpiecznej i niezawodnej pracy instalacji elektrycznej. Pamiętaj, że błędy mogą prowadzić do porażenia prądem lub pożaru, dlatego pracuj uważnie i zgodnie z zasadami.
