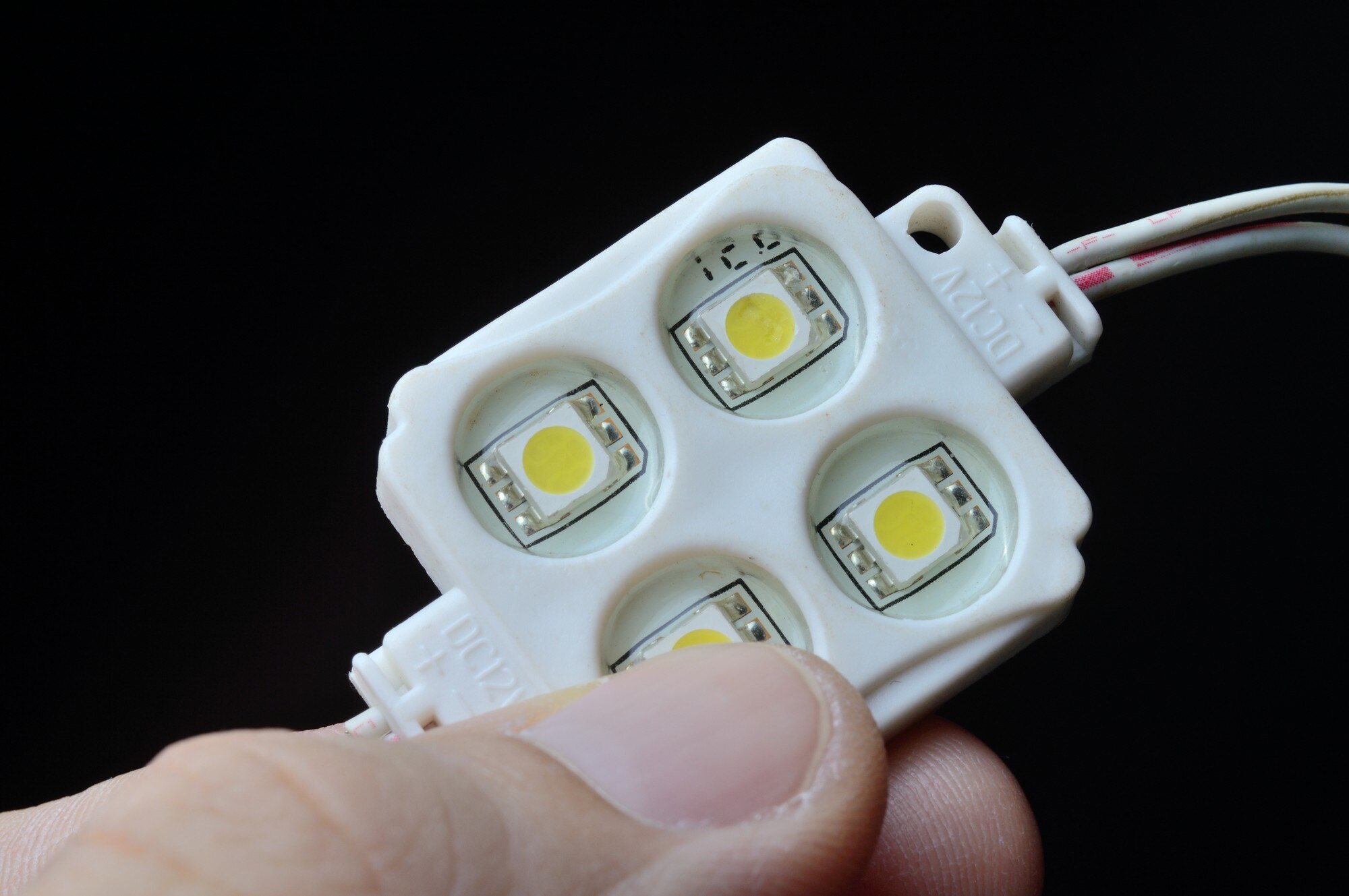

Moduł LED RGB z 4 punktami LED w plastikowej obudowie trzyma palce osoby. zbliżenie

Jak podłączyć ściemniacz LED? 12V, 230V schemat

5 min. czytania

Jak podłączyć ściemniacz LED? Schematy dla 12V i 230V – krok po kroku

Podłączenie ściemniacza LED zależy od napięcia i typu instalacji. Dla taśm LED 12V stosuje się zasilacz 230V/12V DC oraz sterownik/ściemniacz LED po stronie 12V (nie klasyczny ściemniacz 230V). Dla oświetlenia LED 230V używa się dedykowanego ściemniacza sieciowego z odpowiednim trybem pracy (np. TE lub LE).

Zawsze sprawdzaj instrukcję producenta, maksymalną moc i kompatybilność – nie wszystkie źródła LED są ściemnialne.

Montaż wykonuj wyłącznie przy wyłączonych bezpiecznikach, aby uniknąć porażenia prądem!

Potrzebne elementy

Przygotuj następujące elementy i akcesoria do montażu:

  • Dla 12V – taśma LED 12V, stabilizowany zasilacz 230V AC / 12V DC, sterownik/ściemniacz LED z wejściem (input) i wyjściem (output);
  • Dla 230V – ściemniacz uniwersalny LED (np. przyciskowo‑obrotowy) oraz kompatybilne źródła LED 230V z oznaczeniem „dimmable”;
  • Narzędzia – śrubokręt, złączki Wago, multimetr do sprawdzenia napięcia;
  • Przewody – fazowy (brązowy L), neutralny (niebieski N), ochronny (żółto‑zielony PE).

Schemat podłączenia dla LED 12V (taśma LED ze sterownikiem i zasilaczem)

To najczęstszy układ dla niskonapięciowych taśm LED. Zasilanie płynie kolejno: 230V → zasilacz → sterownik → taśma LED. Poniżej schemat połączeń krok po kroku:

Etap Połączenie
230V AC (sieć) przewód L (faza) i N (neutralny) do wejścia zasilacza 230V AC; PE do obudowy, jeśli wymaga tego producent
Zasilacz (wyjście 12V DC) wyjście + i − 12V DC do wejścia sterownika LED
Sterownik LED (wyjście) wyjście + i − sterownika do taśmy LED
Taśma LED zachowaj poprawną polaryzację: + do +, − do −

Kroki podłączenia (12V):

  1. Wyłącz prąd – odłącz bezpieczniki główne i potwierdź brak napięcia multimetrem;
  2. Podłącz zasilacz – do wejść L (faza, brązowy) i N (neutralny, niebieski) podaj 230V AC; PE (żółto‑zielony) podłącz, jeśli obudowa tego wymaga; na wyjściu uzyskasz + i − 12V DC;
  3. Podłącz sterownik – wejście sterownika do +/− z wyjścia zasilacza; wyjście sterownika do +/− taśmy LED; stosuj złączki lub lutowanie dla pewnego kontaktu;
  4. Zamontuj elementy – umieść zasilacz i sterownik w obudowie, przyklej taśmę, sprawdź polaryzację oraz przekroje przewodów;
  5. Test – włącz zasilanie i reguluj jasność; jeśli pojawia się migotanie, zastosuj lepszy zasilacz stabilizowany lub sterownik o wyższej częstotliwości PWM.

Moc zasilacza powinna być ≥ suma mocy taśmy + zapas 20%. Dla długich odcinków rozważ zasilanie wielopunktowe, aby ograniczyć spadki napięć.

Schemat podłączenia dla LED 230V (bezpośrednio do sieci)

W tym wariancie stosujesz klasyczny ściemniacz montowany w puszce. Faza przechodzi przez ściemniacz do opraw LED, a przewody N i PE prowadzone są osobno. Poniżej uproszczony schemat połączeń:

Linia Połączenie
L (faza) do zacisku L ściemniacza, następnie z zacisku wyjściowego ściemniacza do fazy oprawy LED
N (neutralny) bezpośrednio do oprawy LED (złączka np. Wago)
PE (ochronny) do oprawy LED oraz elementów metalowych/obudowy zgodnie z zaleceniami

Kroki podłączenia (230V):

  1. Wyłącz prąd – zabezpieczenia wyłączone i potwierdzony brak napięcia;
  2. Demontaż – wyjmij stary wyłącznik/przewody, sprawdź stabilność puszki i stan izolacji;
  3. Ustaw tryb ściemniacza – wybierz TE (trailing edge) dla większości LED i zasilaczy elektronicznych lub LE (leading edge) dla żarówek żarnikowych i niektórych transformatorów;
  4. Podłącz przewody:
    • faza (L, brązowy) → zacisk L ściemniacza,
    • wyjście obciążenia ściemniacza → faza do LED,
    • N (niebieski) i PE (żółto‑zielony) → połącz bezpośrednio z oprawą LED w złączkach.
  5. Montaż – umieść ściemniacz w puszce, przykręć mechanizm, załóż ramkę/pokrętło;
  6. Konfiguracja – włącz zasilanie, ustaw minimalną i maksymalną jasność zgodnie z instrukcją modelu;
  7. Test – sprawdź płynność ściemniania; przy migotaniu zmień tryb TE/LE lub zastosuj inny model ściemniacza dedykowany do LED.

Dla przejrzystości doboru trybu pracy ściemniacza zobacz krótką ściągę:

Tryb Typowe zastosowanie Uwagi
TE (trailing edge) większość źródeł LED „dimmable”, zasilacze elektroniczne cichsza praca, mniejsze ryzyko migotania i buczenia
LE (leading edge) żarówki żarnikowe, niektóre transformatory/obciążenia indukcyjne zwykle gorsza kompatybilność z LED, możliwe migotanie

Wskazówki: sprawdź maksymalną moc ściemniacza (np. 300 W), uwzględniając obciążenie przeliczone dla LED; do układów schodowych użyj łączników monostabilnych zgodnych z danym ściemniaczem; źródła LED muszą mieć oznaczenie „ściemnialne”.

Najważniejsze porady i błędy do uniknięcia

Zanim zakończysz montaż, zwróć uwagę na poniższe kwestie:

  • bezpieczeństwo – zawsze wyłącz prąd i potwierdź brak napięcia multimetrem; nie montuj bez uziemienia w miejscach wilgotnych;
  • kompatybilność – taśma LED 12V wymaga zasilacza DC i sterownika; do 230V unikaj najtańszych ściemniaczy, które często powodują migotanie;
  • moc – dobierz zasilacz/ściemniacz ≥ łączna moc obciążenia + 20% zapasu; przykład: taśma 5 m × 10 W/m → minimum 60 W na zasilaczu;
  • problemy – migotanie? zmień tryb TE/LE, zastosuj lepszy zasilacz lub inny ściemniacz; brak reakcji? sprawdź polaryzację i poprawność podłączeń;
  • alternatywy – do systemów smart home wybierz ściemniacze Wi‑Fi/Zigbee zgodne z ekosystemem (np. Simon GO), pamiętając o schemacie producenta.

Nie dla początkujących – w razie wątpliwości wezwij elektryka. Zawsze stosuj się do instrukcji konkretnego urządzenia.
