Woltomierz zawsze podłączamy równolegle do obwodu. Oznacza to, że końcówki woltomierza przykładamy bezpośrednio do zacisków elementu, na którym mierzymy napięcie, bez przerywania obwodu. Takie podłączenie jest mało inwazyjne i umożliwia dokładny pomiar napięcia bez zakłócania przepływu prądu.
Zasady bezpieczeństwa przed pomiarem
Zanim zaczniesz pracę, pamiętaj o następujących krokach:
- wyłącz zasilanie – upewnij się, że dopływ prądu do obwodu jest odłączony;
- sprawdź, czy obwód faktycznie nie jest zasilany – to chroni zarówno urządzenie, jak i twoje bezpieczeństwo;
- włącz ponownie zasilanie – dopiero po poprawnym podłączeniu woltomierza do obwodu.
Podłączenie przewodów pomiarowych
Prawidłowe przyporządkowanie kolorów przewodów jest kluczowe dla wiarygodnych wyników:
- czerwony przewód – podłącz do bieguna dodatniego (+ lub wyższego potencjału);
- czarny przewód – podłącz do bieguna ujemnego (− lub niższego potencjału);
- czerwony przewód do gniazda – V (pomiar napięcia);
- czarny przewód do gniazda – COM lub GND (masa).
Krok po kroku – podłączenie woltomierza
Wykonaj poniższe czynności w podanej kolejności:
- Wyłącz zasilanie obwodu lub urządzenia, które chcesz mierzyć.
- Przygotuj woltomierz i upewnij się, że jest w dobrym stanie technicznym.
- Przyłóż czerwoną końcówkę do punktu z dodatnim potencjałem (np. dodatni biegun baterii, wyjście zasilacza).
- Przyłóż czarną końcówkę do punktu z ujemnym potencjałem (np. ujemny biegun baterii, masa).
- Włącz zasilanie dopiero po prawidłowym podłączeniu woltomierza.
- Odczytaj wartość na wyświetlaczu woltomierza.
- Wyłącz zasilanie po zakończeniu pomiaru i odłącz woltomierz.

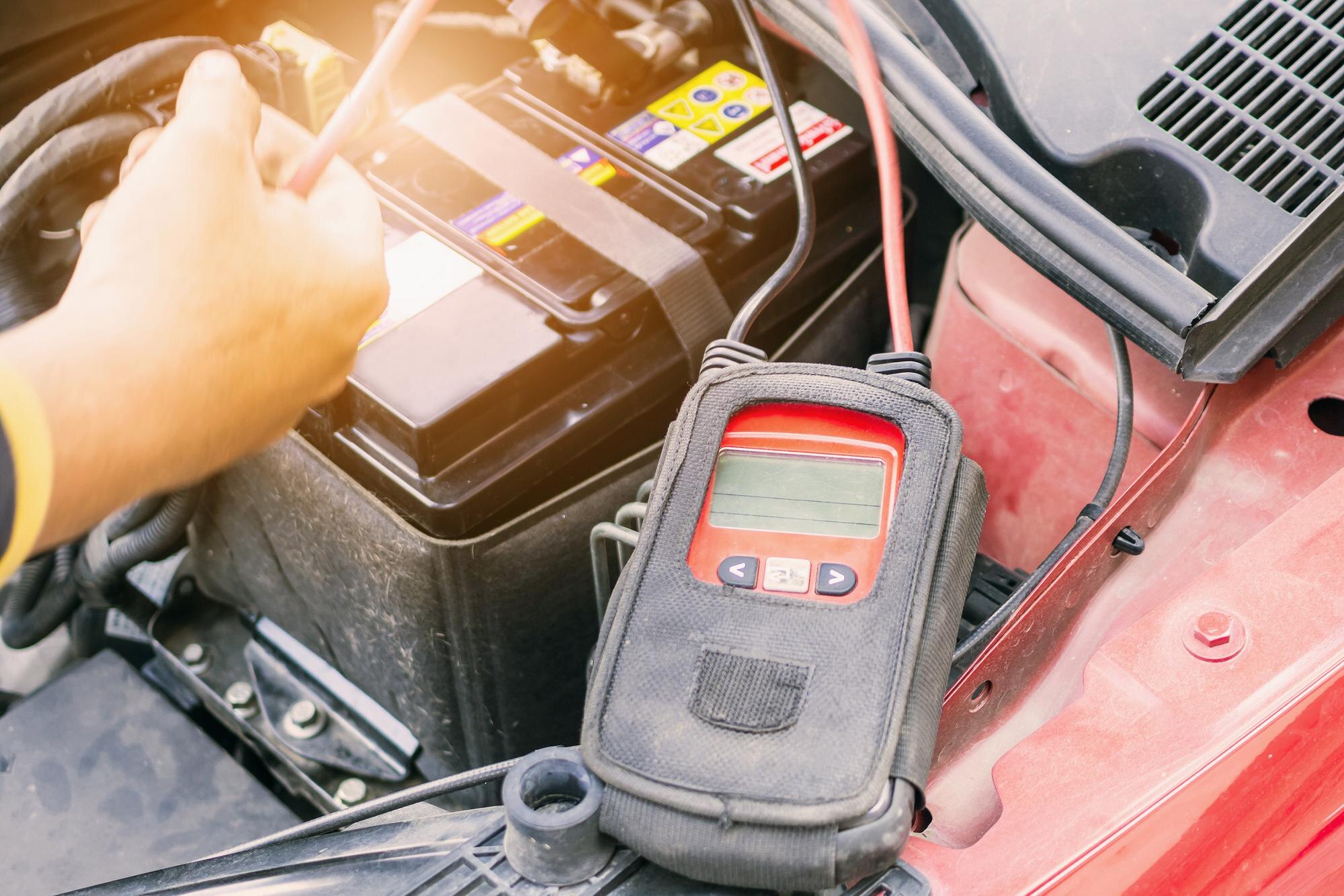

Podłączenie do akumulatora samochodowego
Procedura dla akumulatora samochodowego jest analogiczna do standardowego pomiaru:
- czarny przewód – podłącz do terminala ujemnego akumulatora (oznaczony −);
- czerwony przewód – podłącz do terminala dodatniego akumulatora (oznaczony +);
- napięcie akumulatora – zwykle około 12 V w samochodach osobowych.
Podłączenie w ciągniku lub innych pojazdach
Zasada pozostaje taka sama jak w samochodzie, z uwzględnieniem napięcia instalacji:
- zidentyfikuj dodatni i ujemny biegun zasilania pojazdu,
- przystosuj procedurę do napięcia systemu elektrycznego, np. 24 V w większości ciągników rolniczych,
- upewnij się, że czerwona końcówka trafia na plus zasilania, a czarna na masę (ujemny biegun).
Ważne wskazówki praktyczne
Te proste zasady ułatwią bezpieczny i szybki pomiar:
- woltomierz powinien być standardowym wyposażeniem każdego elektroinstalatora, ze względu na praktyczność i niezawodność,
- pomiar napięcia jest procesem mało inwazyjnym – nie wymaga rozpinania ani przerabiania obwodu,
- zawsze sprawdzaj polaryzację – nieprawidłowe podłączenie nie uszkodzi woltomierza, ale pomiar będzie błędny,
- jeśli planujesz wykonywać częste pomiary, rozważ zapamiętanie symbolu woltomierza na schematach elektrycznych dla szybszej identyfikacji miejsc pomiarowych.
Prawidłowe podłączenie woltomierza jest proste, o ile stosujesz podstawowe zasady i rozumiesz działanie przyrządu – to minimalizuje ryzyko błędów i chroni badane urządzenia.
