Jak podłączyć gniazdko elektryczne z uziemieniem i bez uziemienia? Instrukcja krok po kroku

Podłączenie gniazdka elektrycznego wymaga ścisłego przestrzegania zasad bezpieczeństwa, norm PN-EN 60364 oraz użycia odpowiednich narzędzi. Gniazdko z uziemieniem (3 kable: L – faza, N – neutralny, PE – ochronny z bolcem) zapewnia ochronę przed porażeniem, podczas gdy gniazdko bez uziemienia (2 kable: L i N) stosuje się wyłącznie w starszych instalacjach bez przewodu PE.

Narzędzia i materiały niezbędne do montażu

Przygotuj poniższe narzędzia i materiały przed rozpoczęciem prac:

• izolowany śrubokręt płaski i krzyżakowy,
• ściągacz izolacji lub kombinerki,
• miernik napięcia (kontrolka) lub multimetr,
• puszka instalacyjna podtynkowa,
• taśma izolacyjna,
• gniazdko pojedyncze lub podwójne (z lub bez uziemienia).

Ogólne zasady bezpieczeństwa – zawsze na pierwszym miejscu

Przed rozpoczęciem montażu pamiętaj o kluczowych zasadach bezpieczeństwa:

1. Wyłącz zasilanie – odłącz odpowiedni obwód w rozdzielnicy i sprawdź brak napięcia na przewodach miernikiem (brak świecenia kontrolki);
2. Używaj izolowanych narzędzi – zmniejszają ryzyko porażenia;
3. Identyfikuj przewody po kolorach – kieruj się poniższym oznaczeniem żył przewodów:
   • L (faza) – brązowy, czarny lub czerwony – przenosi prąd;
   • N (neutralny) – niebieski – zamyka obwód;
   • PE (ochronny) – żółto-zielony – uziemienie (bolec).
4. Ściągnij izolację – 10–12 mm z końca przewodu, bez uszkadzania żyły;
5. Sprawdź instalację – upewnij się, że masz odpowiednie kable (2 lub 3) wychodzące z puszki.

Uwaga: prace przy instalacji elektrycznej może wykonywać wyłącznie osoba z uprawnieniami (SEP). W razie wątpliwości wezwij elektryka i stosuj wyłączniki różnicowoprądowe (RCD).

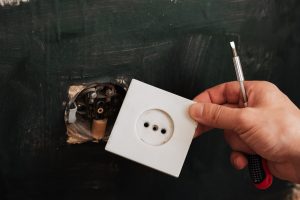

Podłączenie gniazdka z uziemieniem (3 kable – L, N, PE)

Instrukcja dotyczy gniazd jednofazowych typu E/F z bolcem – stosowanych w nowoczesnych instalacjach TN-S lub TN-C-S:

1. Przygotuj puszkę – wsuń przewody do puszki podtynkowej, delikatnie je ułóż i zegnij tak, by nie napinały zacisków;

2. Identyfikuj przewody – użyj miernika; żyła fazowa L powoduje zaświecenie kontrolki;

3. Podłącz przewody w kolejności: PE → N → L – szczegóły znajdziesz w tabeli:

   Przewód	Kolor	Zacisk w gniazdku	Uwagi
   PE (ochronny)	żółto-zielony	symbol uziemienia (środkowy bolec)	Zawsze pierwszy – chroni przed porażeniem.
   N (neutralny)	niebieski	oznaczenie „N”	zwykle po prawej lub lewej stronie.
   L (faza)	brązowy lub czarny	oznaczenie „L”	Dokręć solidnie – unikniesz przegrzewania i luzów.

   Wsuń żyłę do zacisku i dokręć śrubę zdecydowanie, ale bez nadmiernej siły – tak, by nie uszkodzić przewodu.

4. Dla gniazdka podwójnego – wykonaj mostek fazowy (L) i neutralny (N) między gniazdami; PE poprowadź osobno do każdego modułu lub do wspólnego zacisku ochronnego, jeśli przewidziany;

5. Zamocuj gniazdko – wkręć mechanizm do puszki (śrubami lub uchwytami rozporowymi), sprawdź równe osadzenie;

6. Załóż ramkę i klawisz – następnie włącz zasilanie w rozdzielnicy;

7. Testuj – wykonaj poniższe czynności kontrolne:

• sprawdź miernikiem obecność fazy na zacisku L oraz ciągłość PE,
• podłącz urządzenie testowe (np. lampkę),
• zweryfikuj kontrolką obecność fazy wyłącznie na przewodzie L.

Podłączenie gniazdka bez uziemienia (2 kable – L, N)

Rozwiązanie stosowane w starszych instalacjach (typu C), bez bolca ochronnego – poziom bezpieczeństwa jest niższy. Nie obciążaj gniazda prądem powyżej 16 A.

1. Przygotuj puszkę – tak jak w przypadku gniazda z uziemieniem;

2. Identyfikuj przewody – obecne będą tylko L i N (brak PE);

3. Podłącz przewody zgodnie z poniższą tabelą:

   Przewód	Kolor	Zacisk w gniazdku	Uwagi
   N (neutralny)	niebieski	oznaczenie „N”	podłącz w pierwszej kolejności.
   L (faza)	brązowy lub czarny	oznaczenie „L”	Nie zamieniaj żył – grozi zwarciem i uszkodzeniem sprzętu.

   Dokręć zaciski z odpowiednią siłą i skontroluj osadzenie przewodów.

4. Dla gniazdka podwójnego – wykonaj mostkowanie L i N między gniazdami zgodnie z zaleceniami producenta osprzętu;

5. Zamocuj i załóż osłonę – analogicznie jak w sekcji z uziemieniem;

6. Testuj – sprawdź obecność fazy i ciągłość obwodu między L i N multimetrem.

Najczęstsze błędy i porady

Błędy

Do najczęstszych błędów podczas montażu należą:

• zamiana L i N (skutkuje brakiem lub nieprawidłowym działaniem),
• luźne zaciski przewodów (ryzyko iskrzenia, zwarcia i pożaru),
• brak testu ciągłości i weryfikacji obecności PE.

Porady

Aby zwiększyć bezpieczeństwo i trwałość instalacji, zastosuj poniższe wskazówki:

• po zakończeniu montażu zawsze sprawdź układ multimetrem (ciągłość i izolacja),
• w gniazdach podwójnych stosuj dedykowane mostki zgodne z serią osprzętu,
• wymień stare gniazda bez PE na modele z uziemieniem, jeśli instalacja posiada przewód ochronny,
• dla odbiorników o mocy powyżej 2 kW używaj gniazd z uziemieniem i zabezpieczaj obwód RCD,
• przed czyszczeniem lub demontażem zawsze odłącz zasilanie.
