Bezpieczeństwo przede wszystkim
Zanim rozpoczniesz jakiekolwiek prace, zawsze wyłącz napięcie w obwodzie poprzez wyłączenie odpowiedniego wyłącznika nadprądowego w rozdzielnicy i potwierdź brak napięcia miernikiem.
Pracuj w suchym otoczeniu, używaj wyłącznie narzędzi z izolowanymi rękojeściami.
Jeśli nie masz doświadczenia, skonsultuj się z elektrykiem – niewłaściwy montaż grozi porażeniem prądem lub pożarem.
Narzędzia i materiały potrzebne
Przygotuj poniższe akcesoria i elementy montażowe:
- śrubokręt płaski i krzyżakowy,
- miernik napięcia (np. neonówka lub multimetr),
- kombinerki do zdejmowania izolacji (długość odizolowania ok. 11 mm; użyj przymiarek na mechanizmie),
- taśma izolacyjna lub szybkozłączki WAGO do łączenia przewodów,
- puszka instalacyjna (podtynkowa lub natynkowa, głębokość min. 40 mm).
Ogólny schemat podłączenia standardowego włącznika jednobiegunowego (najczęstszy typ)
Dla większości serii (Ospel, Simon 10/54, Schneider, Legrand, Karlik, Makel, Polmark Rosa, Lexman) schemat jest zbliżony do poniższego:
- Faza (L, brązowy/biały) – z sieci na zacisk L włącznika;
- Wyjście do lampy (L1) – z zacisku wyjściowego włącznika do lampy;
- Neutralny (N, niebieski) – omija włącznik, łącz bezpośrednio z lampą (najczęściej w puszce);
- Ochronny (PE, żółto-zielony) – połącz z obudową puszki/lampy.
Schemat uproszczony (dla jednej lampy):
Sieć: L (faza) ──→ Zacisk L włącznika ──→ L1 (do lampy)
N (neutralny) ───────────────────────→ Do lampy
PE ───────────────────────────────────→ Obudowa
Krok po kroku – montaż i podłączenie (dla wszystkich wymienionych marek)
Procedura jest uniwersalna dla serii Ospel (Sonata, Aria, Touch), Simon (10, 54, Basic), Schneider, Legrand, Karlik, Makel, Polmark Rosa, Lexman – różnice dotyczą głównie konstrukcji klawiszy i ramek.
-

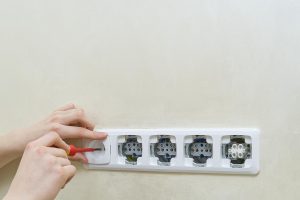

Demontaż starego osprzętu – zdejmij ramkę i klawisze (delikatnie podważ śrubokrętem), następnie odkręć mechanizm włącznika; uważaj na luźne przewody i ich kolejność.
-
Przygotowanie przewodów – odizoluj żyły na ok. 11 mm (zweryfikuj przymiarką na tylnej stronie mechanizmu, np. Simon); połącz przewody ochronne PE szybkozłączką oraz ułóż neutralne N na dnie puszki, pozostawiając zapas.
-
Podłączenie fazy – wykonaj połączenia zgodnie ze schematem: faza zasilająca na zacisk L (zwykle środkowy, wyraźnie oznaczony); przewód do lampy na zacisk wyjściowy (np. L1), a w wersji świecznikowej na zaciski boczne (np. 1 i 3).
-
Montaż w puszce – wsuwaj mechanizm zgodnie ze strzałkami TOP/góra (naciśnięcie dolnej części klawisza ma włączać światło); zamocuj mechanizm pazurkami rozporowymi (dokręć śrubki) lub wkrętami do puszki.
-
Złożenie osprzętu – zamontuj elementy w poniższej kolejności:
- załóż uszczelkę (rozprasza światło podświetlenia, jeśli występuje),
- załóż klawisze i ramkę (w zestawach z gniazdem: najpierw gniazdo, potem włącznik),
- dla dotykowych (Ospel Touch) – po ramce załóż panel dotykowy.
-
Test działania – włącz napięcie w rozdzielnicy, sprawdź poprawność załączania; w modelach z podświetleniem kontrolka świeci przy wyłączonej lampie.
Specyfika dla typów włączników i serii
Porównaj podstawowe typy łączników oraz ich typowe połączenia w poniższym zestawieniu:
| Typ włącznika | Schemat podłączenia | Przykładowe serie | Uwagi |
|---|---|---|---|
| Jednobiegunowy (pojedynczy) | L → włącznik → lampa (N omija) | Simon 10, Ospel Aria, Schneider, Legrand, Karlik | Najprostszy, do jednej lampy. |
| Świecznikowy/dwuobwodowy (dwie grupy świateł) | L → zaciski 1 i 3; L1/L2 do lamp | Simon 54, Simon Basic, Ospel Sonata | Przewód 4-żyłowy do lampy; możliwe podświetlenie pod klawiszami. |
| Schodowy (sterowanie z 2 miejsc) | Faza → schodowy 1 (L) → przewody korespondencyjne → schodowy 2 (L) → lampa | Ospel As/Sonata, Simon 10 | Zaciski L + dwa korespondencyjne; dla >2 miejsc dodaj łącznik krzyżowy. |
| Krzyżowy (w środku układu schodowego) | L1 → 1–2; L2 → 3–4 | Simon 10, inne | Działa wyłącznie między dwoma łącznikami schodowymi. |
| Podświetlany | Dodatkowy zacisk N do zasilania podświetlenia | Simon 54, Polmark Rosa, Lexman, Makel | LED świeci po wyłączeniu obwodu. |
| Dwubiegunowy | L i N prowadzone przez włącznik | Wybrane serie, np. Simon | Do obwodów z wymaganym rozłączeniem przewodu N. |
| Dotykowy | Standardowe podłączenie + moduł sterujący w puszce | Ospel Sonata Touch | Montaż pazurkami + panel frontowy. |
Schematy szczegółowe – pobierz dokumentację PDF producenta (np. Simon) dla konkretnego modelu.
Najważniejsze porady i wskazówki
Aby uniknąć błędów i przyspieszyć montaż, pamiętaj o poniższych zasadach:
- Oznaczenia zacisków – zawsze: L (wejście), 1/2/3 (wyjścia); w razie wątpliwości sprawdź instrukcję producenta;
- Podświetlenie – aby działało, doprowadź N do zacisku modułu podświetlenia; uszczelka w ramce rozprasza światło;
- Typ instalacji – w instalacjach z puszkami odgałęźnymi stosuj jeden przewód 3-żyłowy do łącznika; łącz PE i N osobno;
- Zestawy (łącznik + gniazdo) – montuj poziomo lub pionowo zgodnie z ramką; najpierw ustaw i skręć gniazdo, potem łącznik;
- Błędy do uniknięcia – nie myl fazy z neutralnym; nie montuj odwrotnie (bez oznaczenia TOP); nie pomijaj przewodu PE;
- Normy i parametry – trzymaj się PN-HD 60364; typowe maksymalne obciążenie łącznika to 10AX/250 V (sprawdź kartę katalogową);
- Rozwiązywanie problemów – brak światła: sprawdź obecność fazy i zaciski; migotanie: dociśnij przewody, usuń luźne połączenia.
Niniejsza instrukcja opiera się na standardowych mechanizmach wymienionych marek; dla modeli niestandardowych pobierz schemat producenta. Szacowany czas montażu: 10–20 minut.
