Jak podłączyć włączniki schodowe i krzyżowy?

5 min. czytania

Jak podłączyć włączniki schodowe i krzyżowy? Szczegółowa instrukcja krok po kroku

Podłączenie włączników schodowych i łącznika krzyżowego umożliwia wygodne sterowanie oświetleniem z trzech lub więcej punktów – idealnie sprawdza się w domach piętrowych i długich korytarzach.

Układ składa się z dwóch łączników schodowych (na końcach obwodu) oraz co najmniej jednego łącznika krzyżowego pomiędzy nimi. Przewód fazowy L (zwykle brązowy) wchodzi do pierwszego łącznika schodowego, a przewód do lampy wychodzi z drugiego. Przewody neutralny N (niebieski) i ochronny PE (żółto‑zielony) łączy się w puszkach za pomocą złączek instalacyjnych i prowadzi bezpośrednio do oprawy.

Ważne informacje i porady przed montażem

Zanim zaczniesz, zastosuj poniższe zasady bezpieczeństwa i przygotowania:

  • bezpieczeństwo przede wszystkim – przed rozpoczęciem wyłącz prąd w rozdzielnicy głównej i sprawdź brak napięcia miernikiem (np. próbnikiem fazowym); nigdy nie pracuj pod napięciem;
  • narzędzia i materiały – śrubokręt płaski i krzyżakowy, ściągacz/obcinarka do przewodów, zaciskarka, złączki WAGO, taśma izolacyjna, multimetr; zastosuj przewody o przekroju min. 1,5 mm² (np. YDYp 3×1,5);
  • typy łączników – wybierz modele z zaciskami śrubowymi lub bezśrubowymi (szybszy montaż); łącznik krzyżowy ma 4 zaciski – 2 wejściowe i 2 wyjściowe (często oznaczone strzałkami);
  • liczba punktów – dla 3 punktów: 2 schodowe + 1 krzyżowy; dla 4 punktów: 2 schodowe + 2 krzyżowe (kolejne łączniki krzyżowe łączy się szeregowo);
  • błędy do uniknięcia – nie mieszaj wejść z wyjściami w łączniku krzyżowym, nie zapominaj o złączkach dla N i PE, nie przekraczaj obciążenia (np. 10 A dla typowych łączników); jeśli nie masz doświadczenia, zleć montaż elektrykowi;
  • normy – montaż wykonuj zgodnie z normą PN‑IEC 60364.

Krok po kroku: schemat podłączenia dla 3 punktów sterowania

Założenia instalacji: puszka 1 (początek, z zasilaniem), puszka 2 (łącznik krzyżowy), puszka 3 (koniec, z lampą). Przewody biegną kolejno między puszkami.

  1. Przygotuj puszkę 1 (pierwszy łącznik schodowy):
    • wprowadź przewód zasilający (L, N, PE),
    • podłącz fazę L do zacisku L łącznika schodowego,
    • wyjścia łącznika schodowego (2 zaciski, np. 1 i 2) poprowadź do puszki 2,
    • przewody N i PE połącz w złączkach i poprowadź dalej do kolejnych puszek.

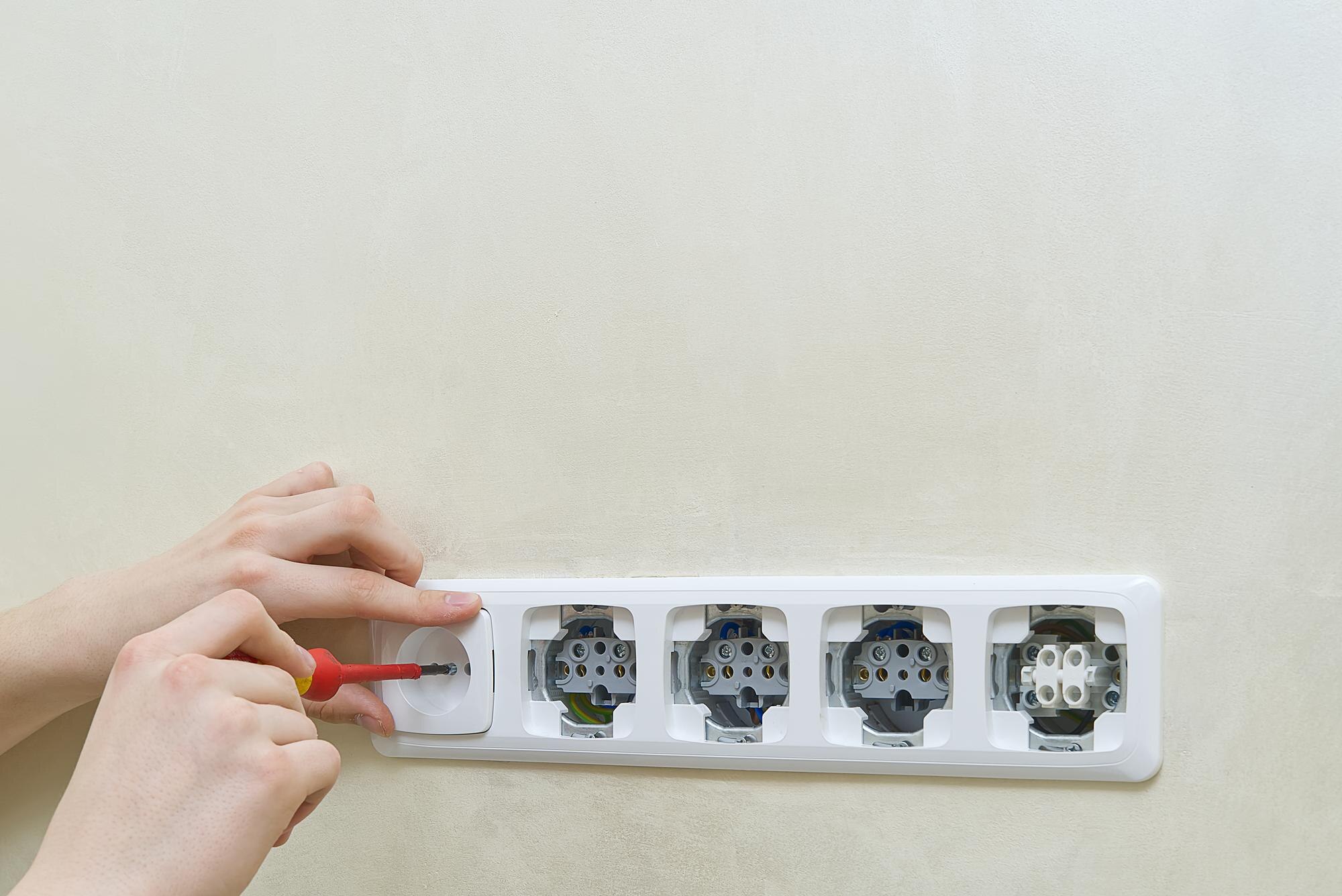

  2. Zamontuj pierwszy łącznik schodowy:
    • zdejmij ramkę i klawisz (delikatnie podważ śrubokrętem),
    • wsuń mechanizm do puszki i dokręć śruby montażowe,
    • załóż ramkę wewnętrzną, następnie zewnętrzną i klawisz.
  3. Przygotuj puszkę 2 (łącznik krzyżowy):
    • wejścia łącznika krzyżowego (2 zaciski) podłącz do dwóch wyjść z puszki 1,
    • wyjścia łącznika krzyżowego (2 zaciski) poprowadź do puszki 3,
    • przewody N i PE przedłuż złączkami z puszki 1.
  4. Zamontuj łącznik krzyżowy:
    • zdejmij osłonę i przygotuj żyły (długość odizolowania ok. 10–12 mm),
    • wsuń mechanizm do puszki, zabezpiecz i załóż ramki oraz klawisz,
    • pamiętaj o zgodności wejść i wyjść (nie krzyżuj ich losowo).
  5. Przygotuj puszkę 3 (drugi łącznik schodowy):
    • wejścia łącznika podłącz do dwóch wyjść z puszki 2,
    • z zacisku L łącznika wyprowadź przewód fazowy do lampy,
    • przewód N z lampy połącz ze złączką N, a PE ze złączką PE.
  6. Zamontuj drugi łącznik schodowy i podłącz lampę:

    podłącz fazę lampy do wyjścia łącznika, a przewody N i PE połącz bezpośrednio w złączkach.

  7. Test i uruchomienie:
    • sprawdź wszystkie połączenia wizualnie (brak luźnych żył i odsłoniętych przewodów),
    • włącz zasilanie w rozdzielnicy,
    • przetestuj działanie: włączaj i wyłączaj z każdego punktu – światło powinno zmieniać stan przy każdym naciśnięciu,
    • jeśli coś nie działa, wyłącz zasilanie i sprawdź ciągłość przewodów oraz poprawność połączeń multimetrem.

Schemat podłączenia w tabeli (tekstowy opis)

Poniżej znajdziesz zwięzłe zestawienie przebiegu połączeń między elementami instalacji:

Element Wejście (od czego) Wyjście (do czego) Uwagi
Puszka 1 (Schodowy 1) L (zasilanie) 2 przewody do łącznika krzyżowego N/PE w złączkach
Puszka 2 (Krzyżowy) 2 przewody od Schodowego 1 2 przewody do Schodowego 2 wejścia ≠ wyjścia (nie zamieniać)
Puszka 3 (Schodowy 2) 2 przewody od Krzyżowego przewód do lampy (L) N/PE bezpośrednio do lampy

Dodatkowe wskazówki

Skorzystaj z tych praktycznych podpowiedzi, aby uniknąć najczęstszych problemów:

  • więcej łączników krzyżowych – dodaj je między puszkami 2 a 3, łącząc wyjścia poprzedniego z wejściami następnego;
  • nowoczesne warianty – modele dotykowe lub bezprzewodowe podłączaj zgodnie ze schematem producenta (np. parowanie przycisków);
  • problemy? – brak reakcji: sprawdź obecność fazy na pierwszym łączniku; migotanie: dociśnij zaciski; przegrzewanie: zweryfikuj przekrój przewodów i obciążenie;
  • konserwacja – czyść mechanizmy suchą szmatką, kontroluj stan połączeń i wymieniaj osprzęt co ok. 10 lat.

Pamiętaj: praca przy instalacji elektrycznej wymaga zachowania szczególnej ostrożności – w razie wątpliwości skonsultuj się z certyfikowanym elektrykiem.
